50000平米4层大型购物中心空调通风设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：50000平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 设计内容：空调, 通风, 防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 水系统：双管制, 异程式
- 项目所在地：上海
附件详情
- 资料目录
- 设计及施工说明
- 图例及设备材料表
- 空调水系统流程图
- 吊顶式空调器净化接管示意图
- 防烟楼梯间加压送风系统图
- 排烟、排风系统图
- 空调风管平面图
- 通风，防、排烟平面图
- 空调水管平面图
附件详情
稿件为上海某购物中心空调通风设计施工图纸，购物中心地上4层，总建筑面积约为49511.9m2，空调面积均约36761m2。建筑总高度18.85m。
设计内容：该商场的防排烟设计，通风设计，以及中央空调设计。
，图纸共16张。

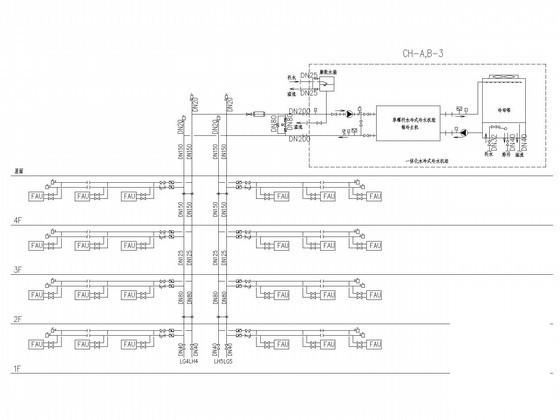

空调水系统流程图

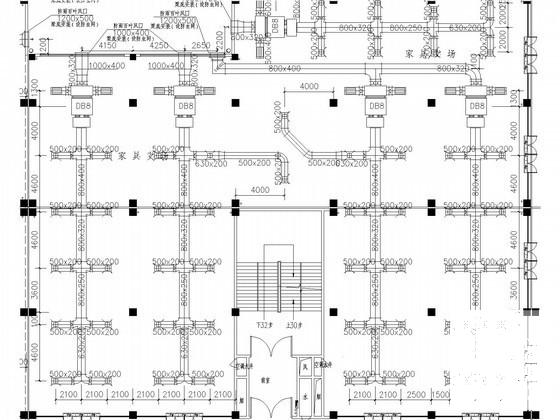

空调平面大样

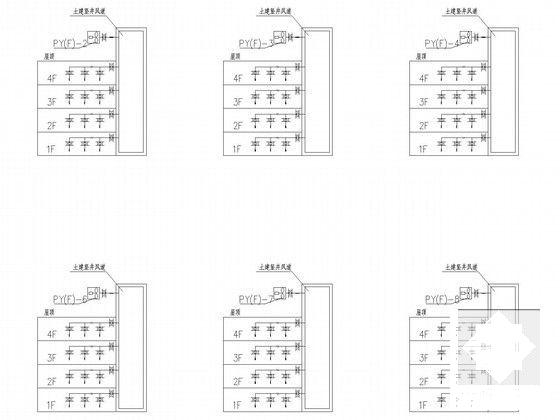

排烟、排风系统图

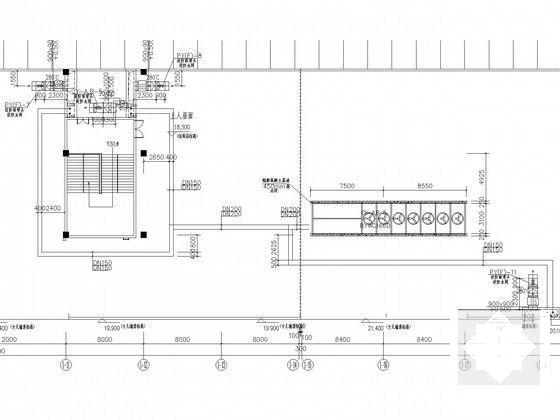

屋顶通风空调，防、排烟平面图大样

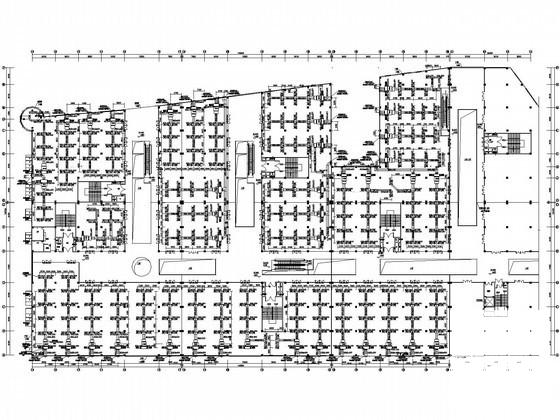

上海购中心暖通施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
大型购物中心设计 - 1 -
大型购物中心设计 - 2 -
大型购物中心设计 - 3 -
大型购物中心设计 - 4 -
大型购物中心设计 - 5 -
大型购物中心设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.95 MB
- 收藏次数：0
-
文件名称：
附件-995858597867505798755.rar
大型购物中心设计下载
