国内高层框架悬挑架施工方案及交底_CAD
附件详情
- 1. 编制依据 2
- 2. 项目概要 2
- 2.1. 工程简介 2
- 2.2. 分项工程难点 3
- 2.3. 分项项目概要 3
- 3. 施工部署 3
- 3.1. 目标部署 3
- 3.2. 工期部署 4
- 4. 施工准备 4
- 5. 施工主要方法 5
- 6. 质量标准 8
- 7. 安全注意事项 9
- 附 外 脚手架 计算书 12~18
附件详情
本部分悬挑脚手架是为S8所用，从首层到三层顶板，高度为10.55米，采用双排单杆悬挑脚手架。附计算书。立杆纵距为1.5m，排距为1.0m。相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于600mm，立杆与大横杆用扣件扣紧。纵向水平杆（大横杆）步距为1.5m。从底部开始将相邻的大横杆与立杆用十字扣件相接。连接大横杆的一字扣件，开口应朝架子内侧，螺栓要向上。上、下横杆的接头位置应错开布置在不同的立杆纵距中，与相邻立杆的距离不大于500mm，同一排横杆的水平偏差不大于该片脚手架总长度的1/300，且不大于50mm。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

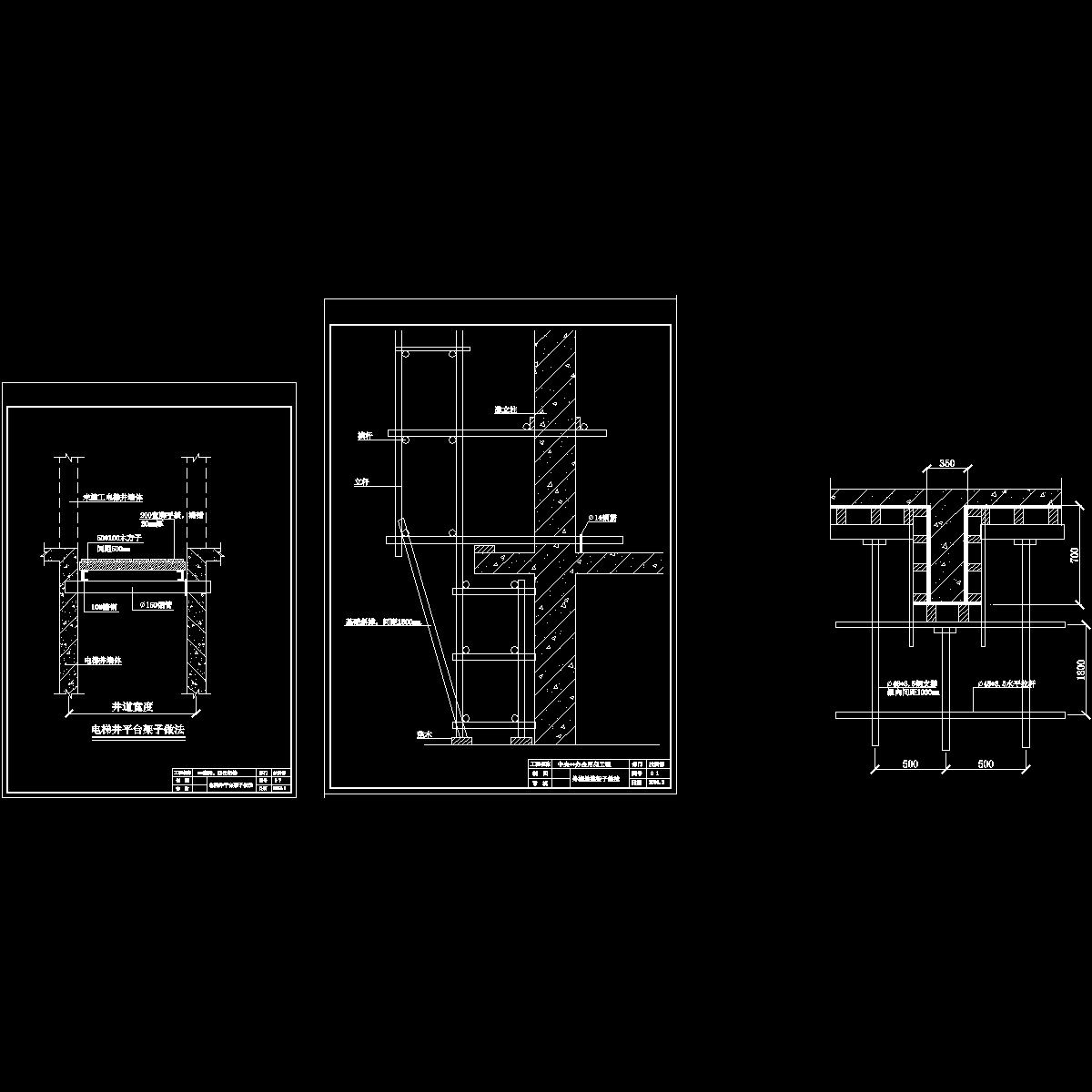

悬挑脚手架.dwg -

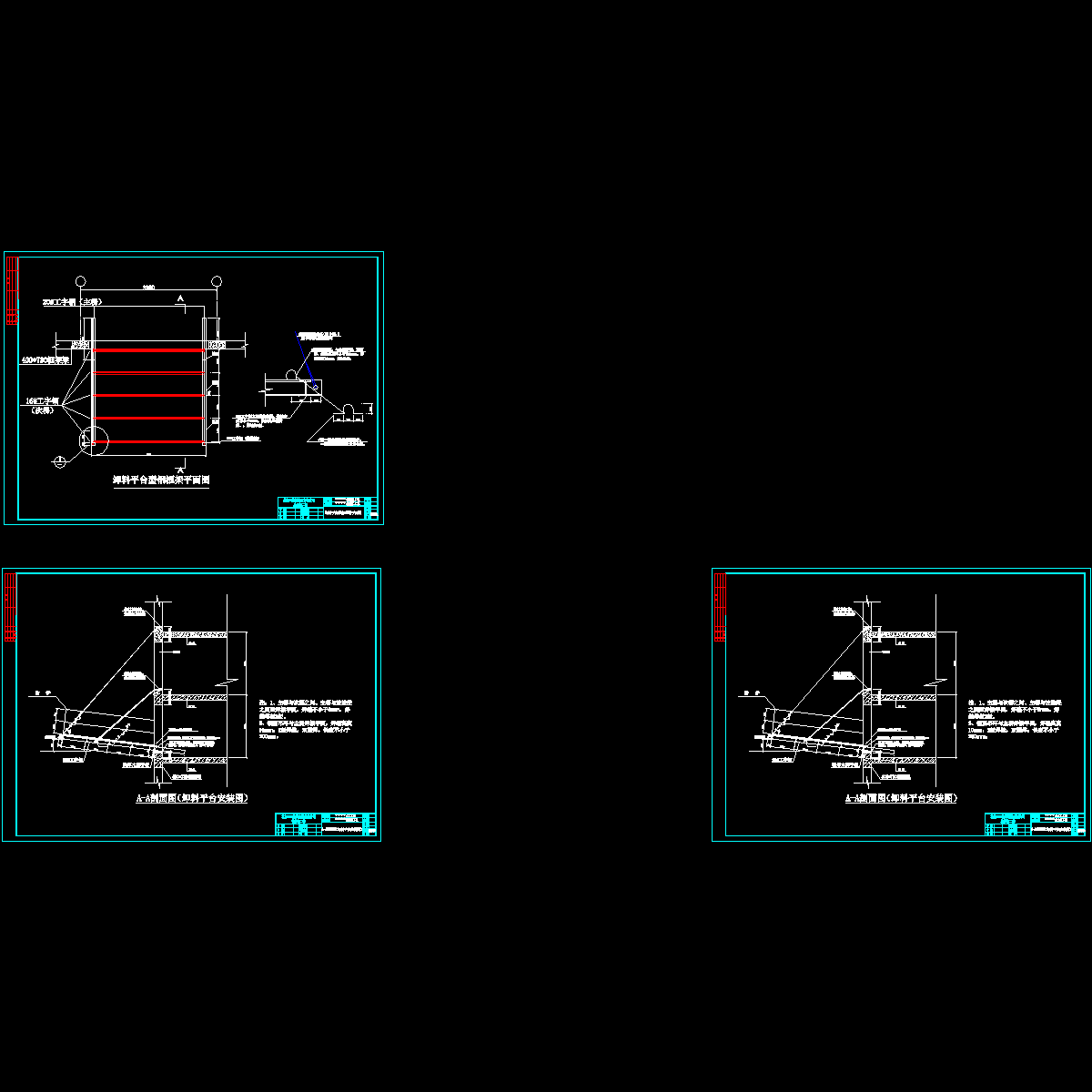

卸料平台平面图(07-01-29).dwg
以上是部分截图，请下载附件后查看完整高清内容
