3层购物商场空调及防排烟系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,防排烟,其它
  • 空调系统:全空气系统
  • 采暖系统:其它
  • 水系统:双管制
  • 送风方式:条缝送风
  • 节点大样:水泵,风机盘管,制冷机组
  • 项目所在地:上海

附件详情

  • 暖通空调说明书
  • 暖通空调设备表
  • 暖通风管平面图
  • 暖通水管平面图
  • 设备安装详图
  • 风机盘管控制系统图
  • 设计施工图

附件详情

一、项目概要:本项目属上海一商场空调系统及防排烟系统设计工程,建筑共三层......
二、设计内容:
1、空调冷负荷:风机盘管冷负荷设计冷量为550kW,冷指标270W/m2,.....
2、空调水系统设计:空调水系统设计风机盘管系统均采用两管制,冬季供回水温度(60/50℃),夏季(7/12℃)......
3、空调风系统:采用暗转风机盘管加新风处理机组系统,空气气流组织为通过设置在吊顶上的条形风口顶送顶回,局部吊顶复杂区域回风采用吊顶回风系统......
4、防排烟系统:区域一~三层分别设置机械排风系统,排烟口设在吊顶内,挡烟垂壁向上延伸至上层楼板上,并对穿越挡烟垂壁的管道进行必要的封堵,消防补风采用自然补风方式......

,图纸共26张。

暖通空调 平面布置图

风机盘管控制系统图

设备安装大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

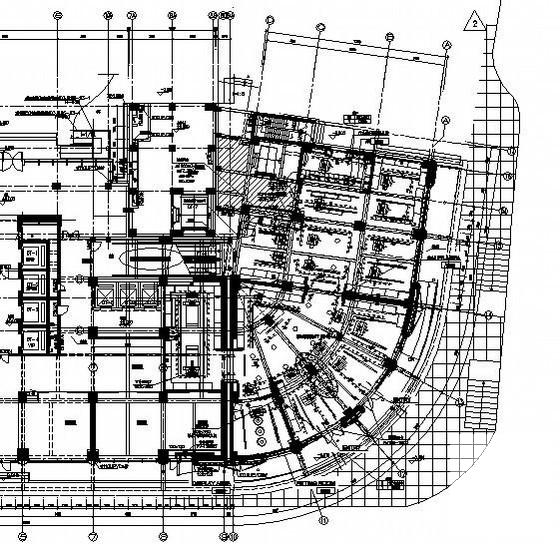

  • 商场空调系统设计 - 1
    商场空调系统设计 - 1

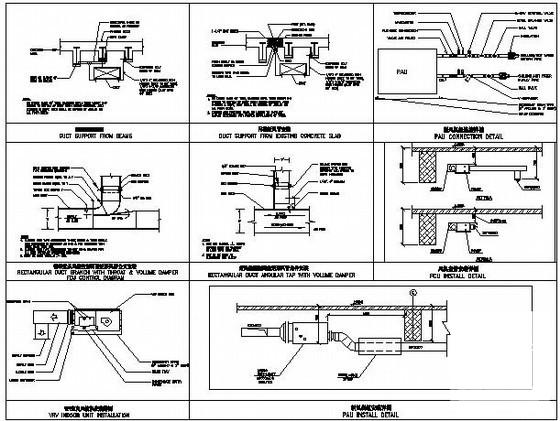

  • 商场空调系统设计 - 2
    商场空调系统设计 - 2

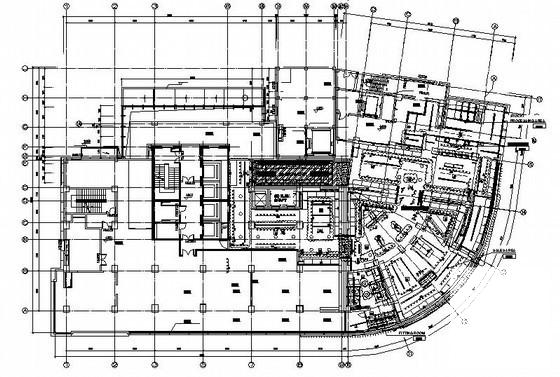

  • 商场空调系统设计 - 3
    商场空调系统设计 - 3

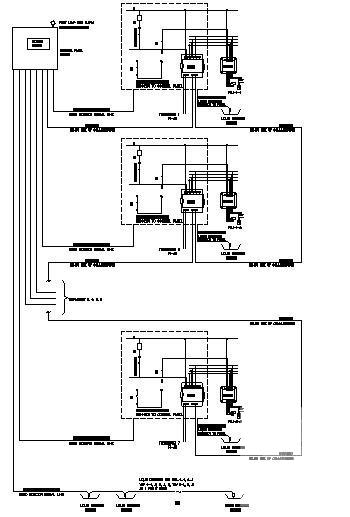

  • 商场空调系统设计 - 4
    商场空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
