5562平米超高层写字楼地下人防工程施工CAD大样图

  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:8张
  • 建筑设计面积:5562平方米
  • 建筑地上层数:2层
  • 设计效果图:无

附件详情

该资料为:某超高层写字楼地下人防工程施工图
人防工程建筑设计面积:5562平方米
该资料包含:地下二层平面图,地下二层战时平面图,人防大样图6张,共计8张图纸。
人防大样图内容包括:人防单元-进风口部平面图,人防单元-密必室平面图,人防单元-排风口部平面图,临战封堵平面图,人防单元-一框两门平面图,防爆电缆井地上平面图,防爆电缆井覆土层平面图,铁爬梯,防堵铁栏,活门栅预埋,上述各功能房间详细剖面图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

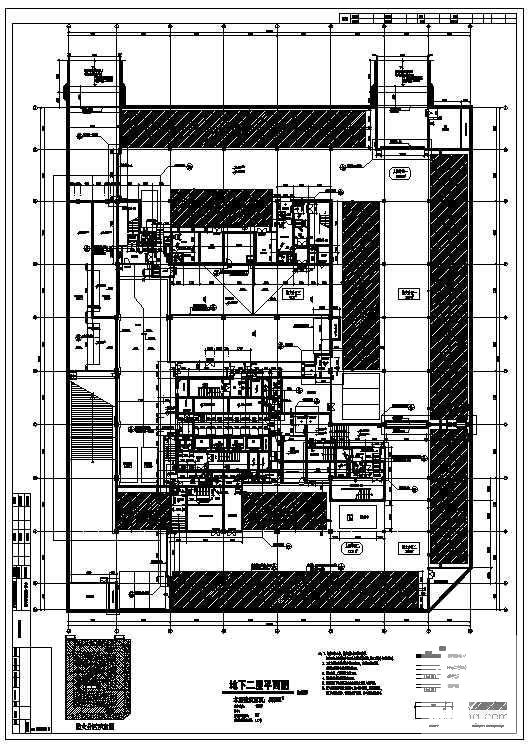

  • 地下人防工程施工 - 1
    地下人防工程施工 - 1

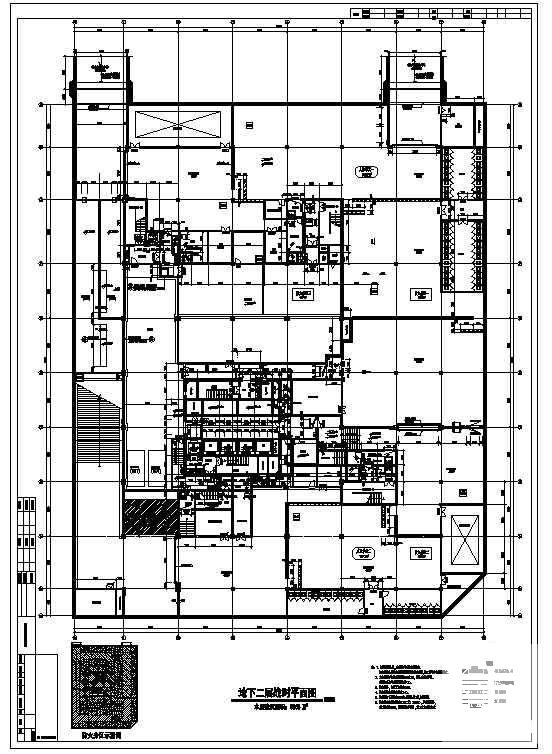

  • 地下人防工程施工 - 2
    地下人防工程施工 - 2

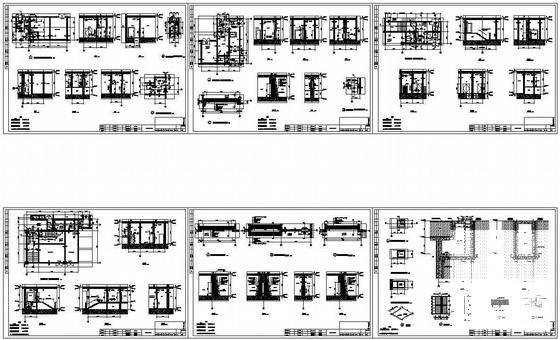

  • 地下人防工程施工 - 3
    地下人防工程施工 - 3

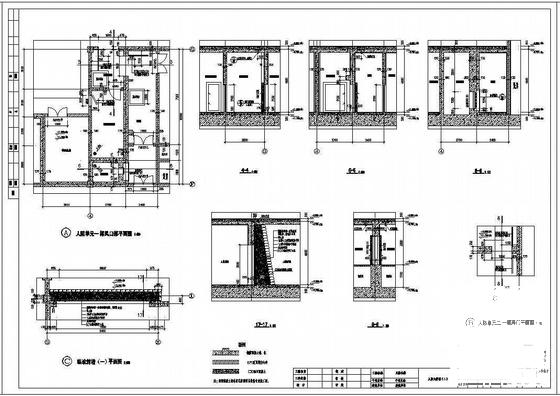

  • 地下人防工程施工 - 4
    地下人防工程施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
