109895平米会所地下车库人防通风系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:109895平方米
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房,人防
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

一、项目概要:

该项目是一个会所地下车库建筑。地下建筑面积为109895m2。图纸内容包含设计施工说明,主要设备材料表及图例,平时通风平面图,战时通风平面图,机房大样图等...

二、系统设计:

1.地下汽车库设机械通风和机械排烟系统 .平时地下车库的通风为机械排风、汽车坡道补风方式,火灾时均采用机械排烟、自然补风或机械补风方式。地下汽车库排风为4次/小时,排烟换气次数为6次/小时;消防补风换气次数为4次/小时...

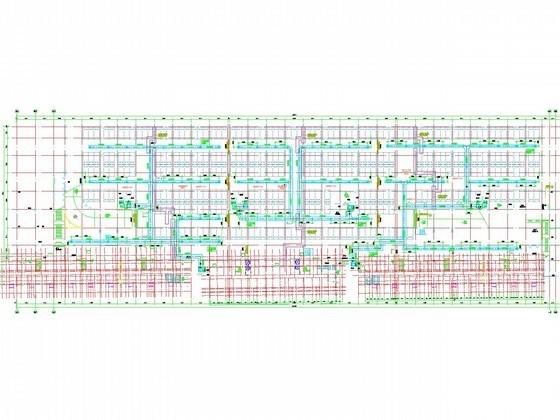

地下一层战时通风平面图

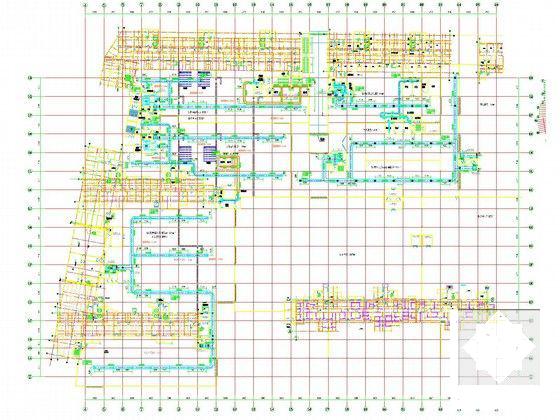

地下车库5区平时通风平面图

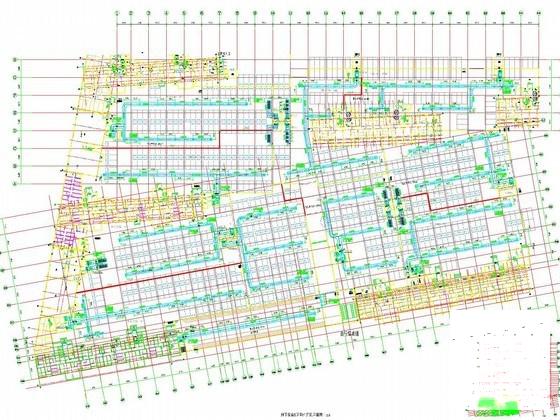

地下车库1区平时通风平面图

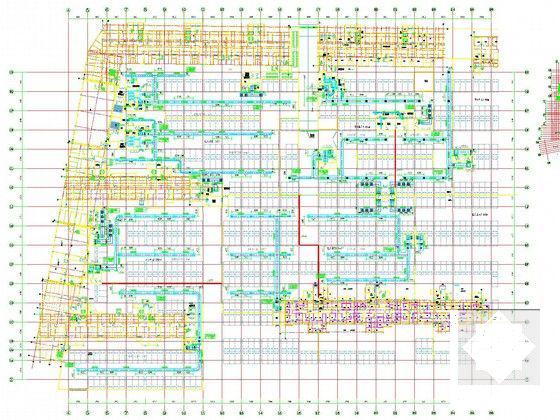

地下车库1区战时通风平面图

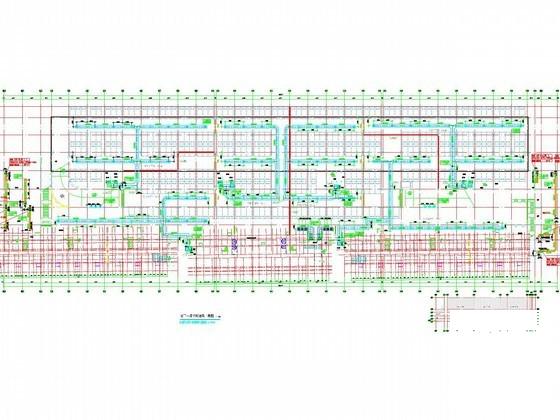

地下车库5区战时通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库通风设计 - 1
    地下车库通风设计 - 1
  • 地下车库通风设计 - 2
    地下车库通风设计 - 2
  • 地下车库通风设计 - 3
    地下车库通风设计 - 3
  • 地下车库通风设计 - 4
    地下车库通风设计 - 4
  • 地下车库通风设计 - 5
    地下车库通风设计 - 5
  • 地下车库通风设计 - 6
    地下车库通风设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
