3层检验中心空调设计施工CAD图纸（十万级洁净度）

附件详情

一、项目概要：本项目为2号楼实验室总共有三层实验室，一层为大动物实验室和功能实验室,二层为鼠实验室和功能实验室、三层为功能实验室,每层设相应辅助用房和办公区域.
1. 冷热源:系统总空调冷负荷为740kw,热负荷为650kw，设计选用两台冷量为422KW的风冷热泵机组提供冷热源。水管采用两管制，夏季再热采用电加热，冬季加湿为电极加湿器。
2. 空调系统的设计

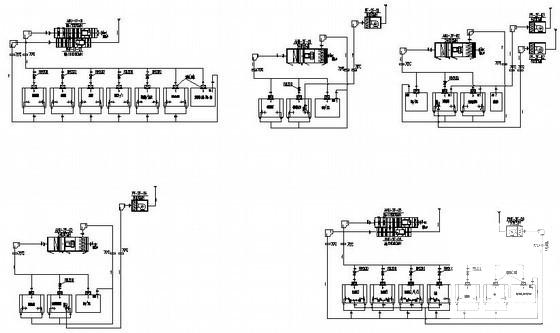

实验室及辅房设置一套全空气空调系统，采用全送全排的空调系统方式排风采用全热交换器进行能量回收;室洁净空气处理机组和排风机组均采用双通道式专用洁净空气处理机组;二层屏障环境动物实验室，洁净度为万级，采用全送全排的空调系统方式。气流组织采用上送下排；
二层四个洁净度为万级的功能实验室，分别采用一台自取新风的洁净循环机组系统方式。气流组织采用上送下排，高效过滤器顶送，齿轮式回风口下排，每套系统中的负压房间单独设一套排风机组进行压力调节。
1层的过滤实验室洁净度为十万级，采取全新风系统，新风由一层的新风机组提供，并在新风管上加一台加压送风及以保证风量及风压。该房间单设一台排风机组进行排风。

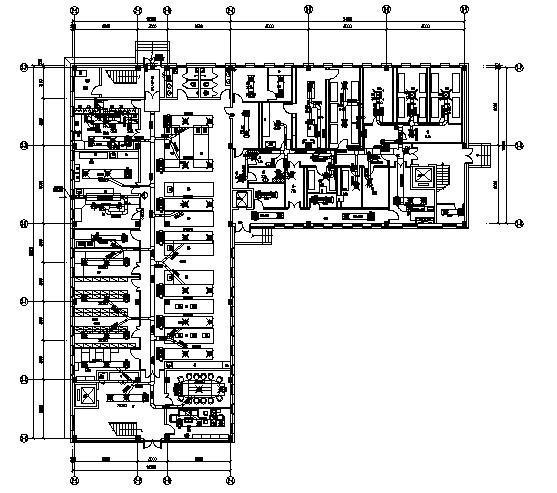

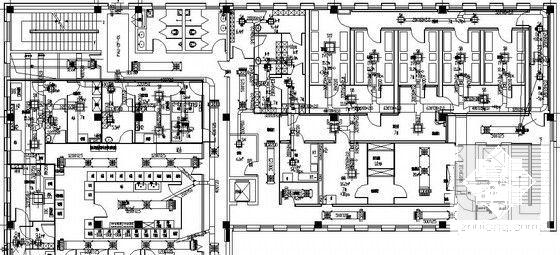

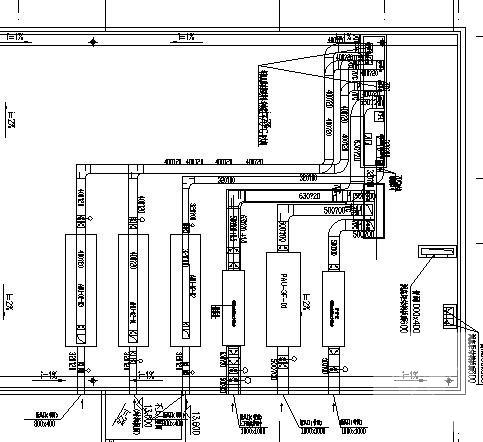

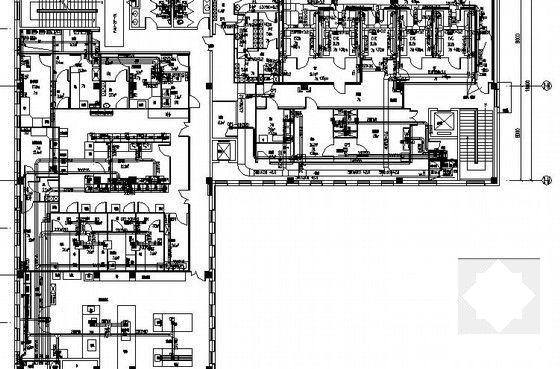

，图纸共22张。
