商务中心暖通空调设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1309

积分

超级版主

Rank: 8Rank: 8

积分
1309
发表于 2020-2-29 20:28:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业建筑
  • 建筑设计面积:48000平方米
  • 建筑高度:47m
  • 地上楼层:18
  • 地下楼层:3
  • 地下室:车库,商业
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,采暖,自控,防火排烟,消防联动
  • 附件设计说明:有
  • 空调系统:低温送风,热泵,变制冷剂流量多联分体式
  • 冷热源:风冷热泵
  • 采暖系统:热风
  • 参考图纸:20-50张

附件详情

  • 设计施工说明
  • 主要设备材料表

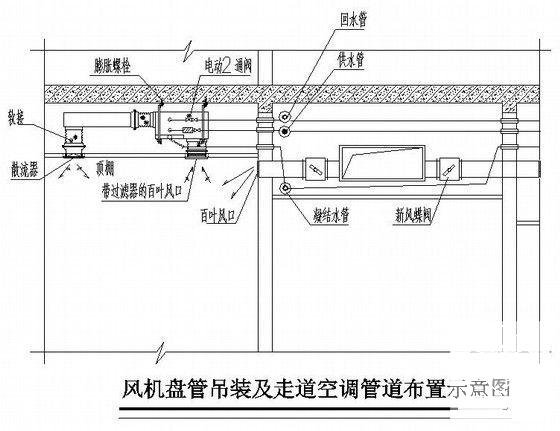

  • 通风平面图
  • 排烟平面图

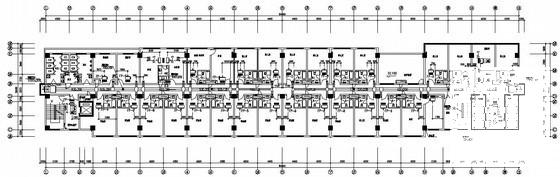

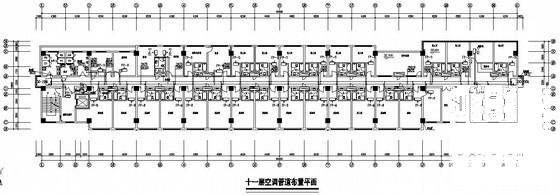

  • 空调管道布置平面图
  • 设备布置平面图

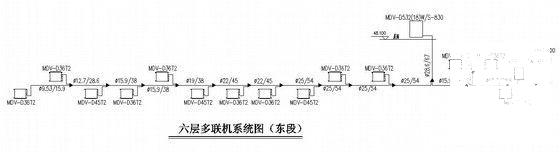

  • 空调系统图

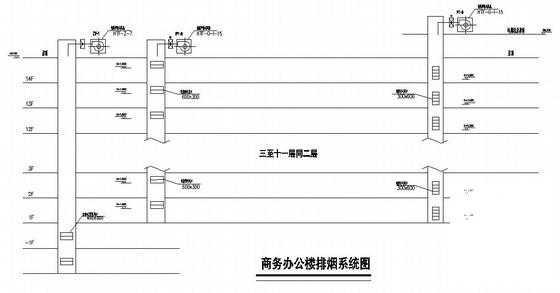

  • 排烟系统图
  • 大样图

附件详情

本施工图设计是根据建方要求和初步设计审查意见进行的大楼舒适性空调系统及 通风防排烟 系统设计。该项目建筑面积约为48000平米;其中地上建筑面积为38000平米;地下建筑面积为7500平米;建筑高度为47米;地上两栋18层建筑,地下3层。设计内容:通风系统、风盘加新风系统、变频多联系统、防排烟系统、自控系统、空气源热泵等。
该项目商务楼大楼一至三层商场及十至十四层客房冷负荷为930kW,热负荷400kW。采用两台空气源热泵机组空调作为冷(热)源。单台制冷量490kW,制热440kW。冷冻水供回水参数为7-12℃,热水供回水参数为55-45℃。机组设置大楼屋顶上。大楼四至九层商务办公用房冷负荷为600kW,热负荷400kW。每层分别设置两套变频多联商用中央空调系统。其中四层五层设置12HP系统4套,六至九层设置18HP系统8套。系统室外机统一设置在大楼屋顶。大楼空调水系统为双管制同程末端变流量系统 。在供回水总干管设压差调节阀,系统采用高位膨胀水箱定压,冷冻水补充来自自来水。在冷冻水(热水)及冷却水系统中设置水处理器及过滤器,以控制循环水水质。空调氟系统采用铜管连接....图纸20张。

图5

图6

图7

图8

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 20:28:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
