60000平米33层住宅楼小区采暖设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅,娱乐
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑设计面积:60000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,动力,机房
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 项目所在地:山东

附件详情

  • 采暖通风设计施工说明
  • 地下二层通风平面图
  • 人防说明及系统原理图

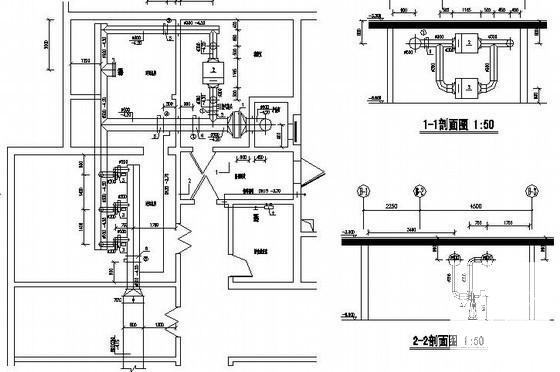

  • 人防送风机房大样图

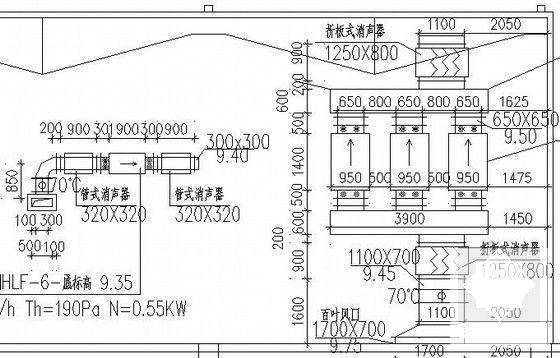

  • 屋顶层通风平剖面图
  • 消防防排烟系统图
  • 地下一层热水平面图

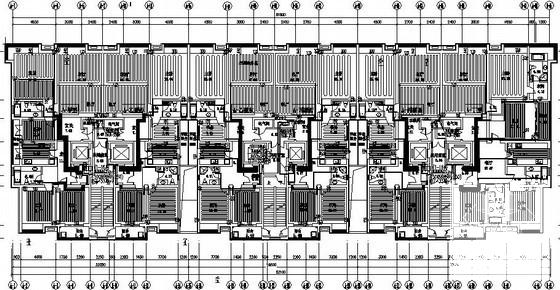

  • 层采暖平面
  • 地板辐射盘管管长间距列表

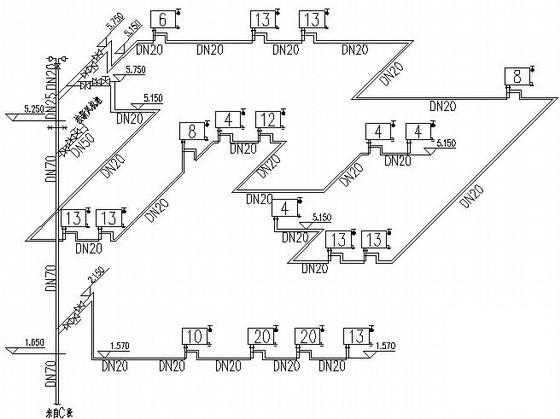

  • 热水管道立管图
  • 采暖大样图

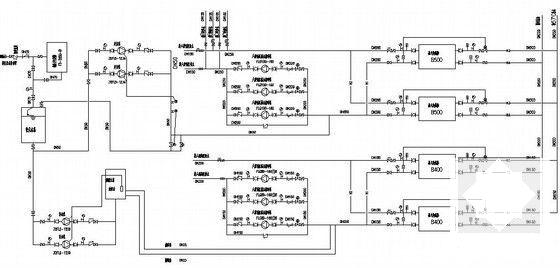

  • 换热站热水系统原理图
  • 换热站管道平面图
  • 换热站基础平面图
  • 换热站剖面图及大样图

附件详情

一、 项目概要:该项目为德州某住宅小区, 总建筑面积为60000平方米, 总共分为A,B,C,D四段,A段地上33层,地下2层,地上部分为住宅,地下部分为库房及人防用房;B段地上9层,地下2层,地上部分为住宅,地下部分为库房及人防用房;C段为地下机械式车库及设备用房;D段为会所。
二、设计范围: 住宅小区的采暖, 通风,防排烟,人防工程的设计.
1. 采暖系统:热源由地热井提供, 供回水温度57°C, 45°。设在C段内换热站换热为50°C/40°;采暖供水系统分高低区设置,2-15层采用低区供水,16-33层采用高区供水。
2 采暖方式:居住房间内卧室,书房等房间采用地板辐射采暖系统;居住房间内卫生间,淋浴采用散热器采暖系统。
3. 防排烟设计:A段地下一,二层分别设置平时通风,机 械排烟,消防补风系统。消防电梯及防烟楼梯间前室设置正压送风系统,并分段设计,地上防烟楼梯间利用自然排烟。








以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 采暖施工设计 - 1
    采暖施工设计 - 1
  • 采暖施工设计 - 2
    采暖施工设计 - 2
  • 采暖施工设计 - 3
    采暖施工设计 - 3
  • 采暖施工设计 - 4
    采暖施工设计 - 4
  • 采暖施工设计 - 5
    采暖施工设计 - 5
  • 采暖施工设计 - 6
    采暖施工设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
