高层住宅小区采暖通风系统设计施工CAD大样图

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：79000平方米
建筑地上层数：29层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：54张
设计年代：近代
设计内容：通风,采暖
冷热源：市政热网
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目所在地：山东

附件详情

一、项目概要：

该项目位于山东省，是一个高层住宅小区建筑，地上29层，地下2层，总建筑面积约79000平米。图纸内容包含设计及施工说明，主要设备材料表及图例，暖通平面图，屋顶设备机房通风平面图，采暖系统图，安装大样图等...

二、采暖设计：

采暖热媒为低温热水，由市政管网提供经换热站统一供热，单元式住宅采暖系统形式为户外共用立管下供下回异程式，户内为双管下供下回异程式系统。计量方式为分户计量，热表及关断、调节阀门设于户外公共部位的管井内；采用低温热水散热器采暖系统...

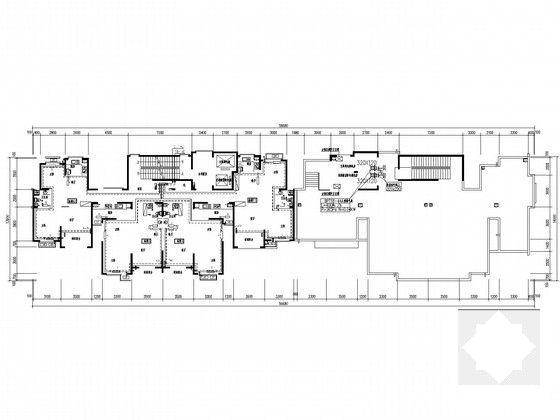

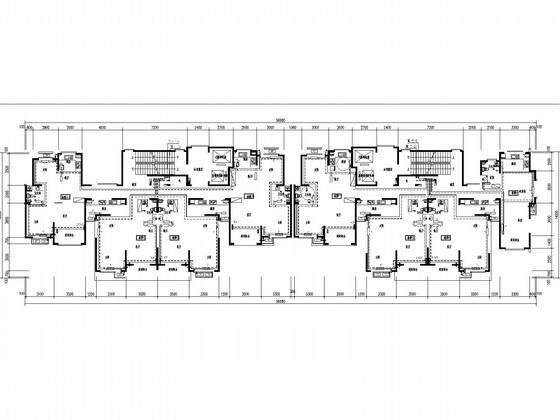

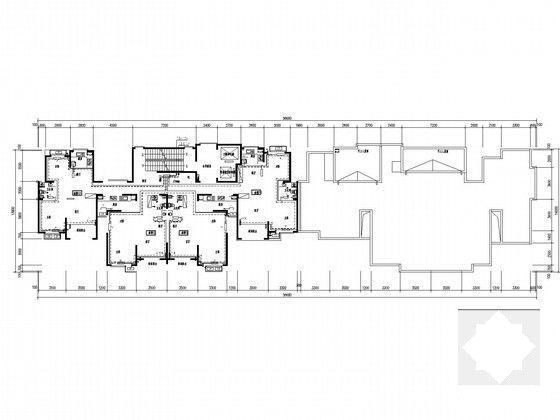

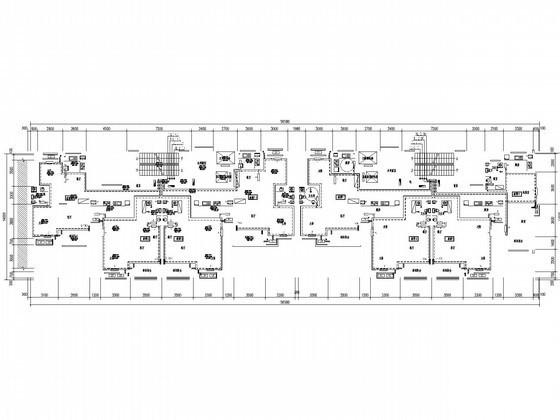

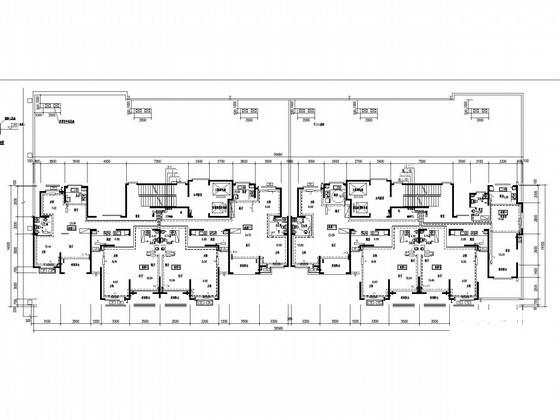

四层~十三层暖通平面图

十四层~二十三层暖通平面图

二十五、六层暖通平面图

二十七层暖通平面图

地下一层暖通平面图

地下二层暖通平面图

二十四层暖通平面图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
