6层物贸大厦给排水施工CAD图大样图
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 供水方式：市政供水
- 排水技术：重力排水
- 项目所在地：山西
附件详情
- 设计及施工说明
- 负一层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四~六层给排水平面图
- 热水系统图
- 冷水系统图
- 污、废水、客房通风及客房给排水大样图
附件详情
该资料为山西某物贸大厦给排水施工图图纸。该工程为改造工程，一共有六层，地下一层。设计内容有：给水系统、排水系统、雨水系统、冷凝水系统、热水系统。
，共8张图。

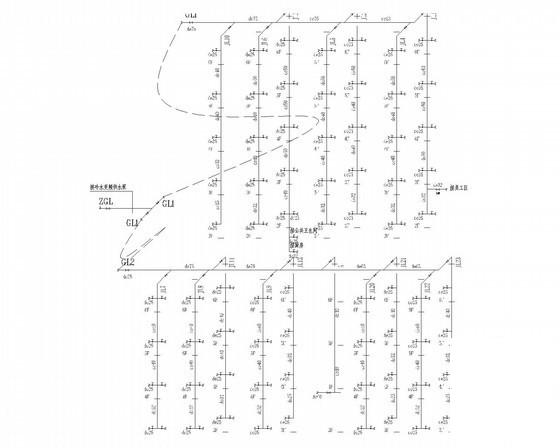

冷水系统图

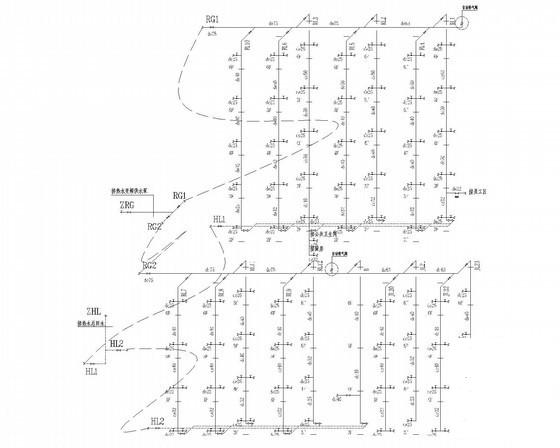

热水系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

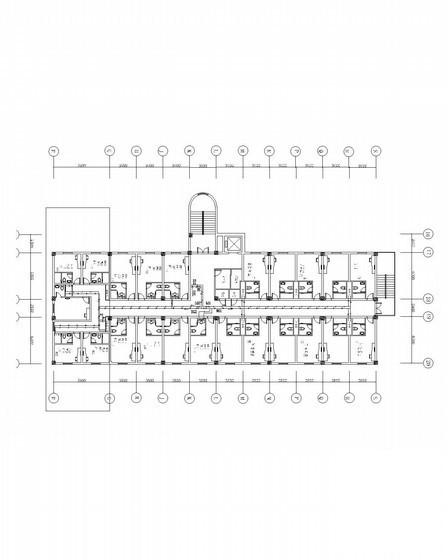

给排水大样图 - 1 -
给排水大样图 - 2 -
给排水大样图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.94 MB
- 收藏次数：0
-
文件名称：
附件-995860788587568668687.rar
给排水大样图下载
