25层大厦给排水设计全套CAD施工大样图
- 设计详细说明：无
- 建筑类别：住宅
- 建筑地上层数：25层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：34张
- 设计年代：近代
- 地下室用途：设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水
- 供水分区：三区
- 排水体制：雨污合流
- 大样节点：水箱,水泵,泵房,卫生间
附件详情
- 资料目录
- 主要设备及材料表
- 地下一层自动喷淋平面图
- 三层消防给水平面图
- 地下二层水泵房、消防水池大样图
- 屋顶消防、生活水箱给排水大样
- 卫生间给排水大样
附件详情
包括一到二十五层及夹层，楼顶的平面给排水图设计以及系统图设计。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

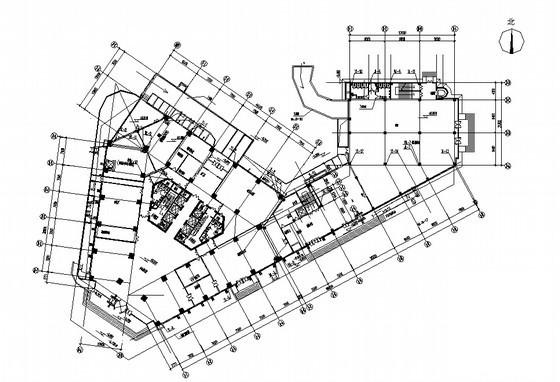

给排水设计施工 - 1 -

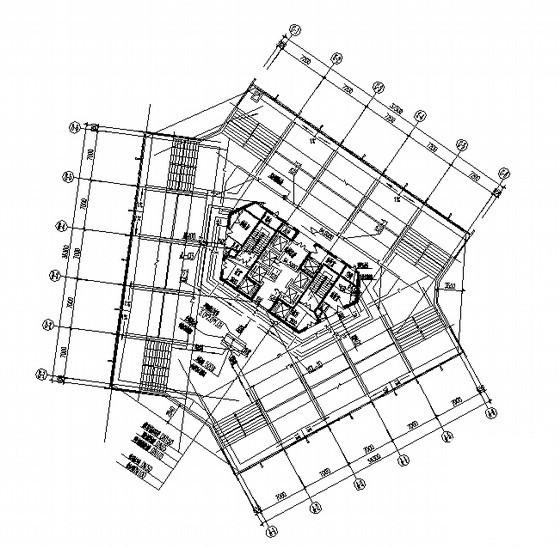

给排水设计施工 - 2 -

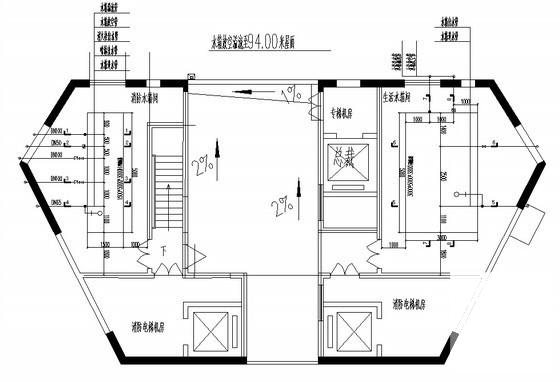

给排水设计施工 - 3 -

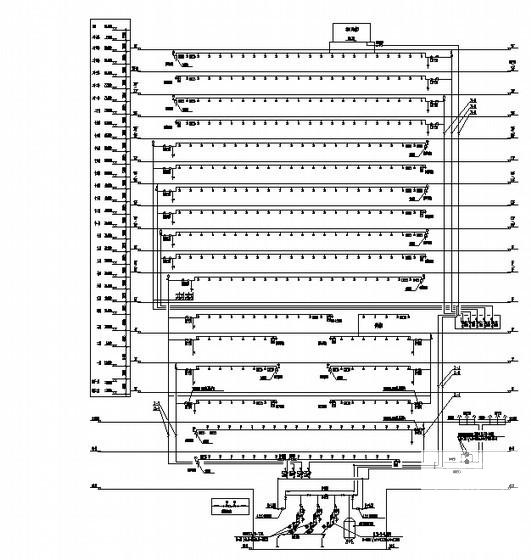

给排水设计施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
