6500平米小区地上18层住宅楼采暖施工CAD图纸
- 设计阶段：施工图设计
- 设计内容：散热器采暖
- CAD版本：CAD2000
- 参考图纸：8张
- 建筑设计面积：6500平方米
- 建筑地上层数：18层
- 采暖方式：散热器系统
附件详情
该项目为XX住宅小区住宅楼采暖设计，该资料住宅楼工程为十八层，单栋住宅楼建筑面积约为6500m2，本采暖设计热源引自小区总换热站房提供的80～60°C媒水，单栋采暖热负荷为采暖设计为
分户计量
，户间立管为下供下回机械循环双管异程式，每户室内为下供下回机械循环双管同程式系统。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

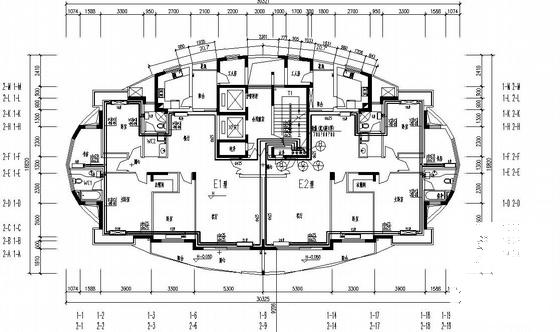

采暖施工图纸 - 1 -

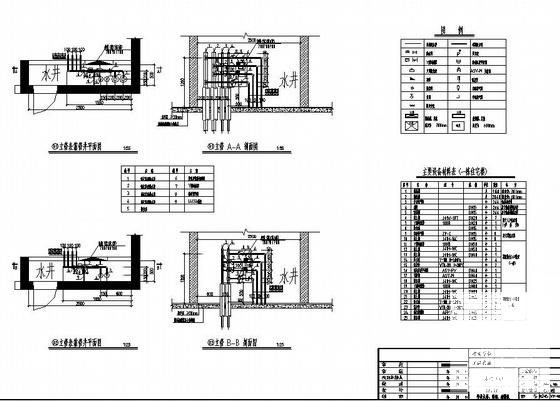

采暖施工图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
