别墅钢结构局部加层改造设计CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 参考图纸:10张
  • 设计年代:近代

附件详情

某别墅的结构加层,采用在原结构上连接钢梁,然后现浇压型板混凝土楼板。
该资料包含:设计说明,平面配筋图,基础平面布置,三层楼压型钢板布置平面图,楼钢夹层结构布置平面图, 节点详图
共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

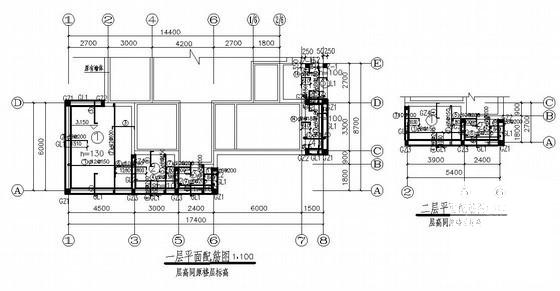

  • 钢结构设计施工图纸 - 1
    钢结构设计施工图纸 - 1

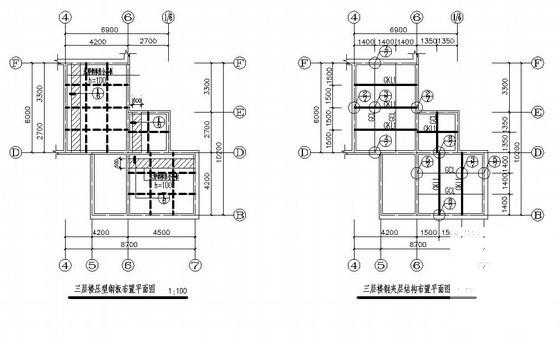

  • 钢结构设计施工图纸 - 2
    钢结构设计施工图纸 - 2

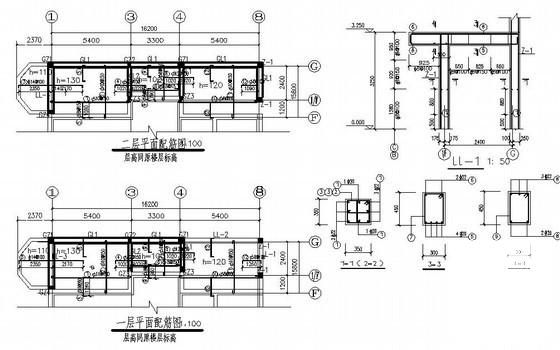

  • 钢结构设计施工图纸 - 3
    钢结构设计施工图纸 - 3

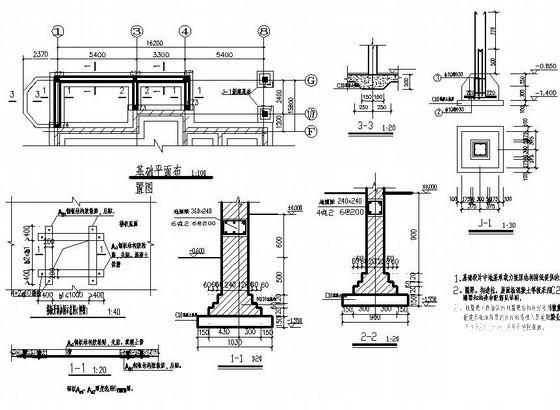

  • 钢结构设计施工图纸 - 4
