5层广电中心通风空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

该项目为山东某广电中心通风空调工程,地上五层。设计内容包括本楼的通风、排烟设计,大演播厅、舞台及与之相关联房间的空调设计。该资料中:大演播厅、舞台采用风道式系统,其他房间采用风机盘管加新风系统。风机盘管为卧式暗装机组,新风机组除一层采用一台立式机组外,其余均为卧式暗装(吊顶内安装)机组。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

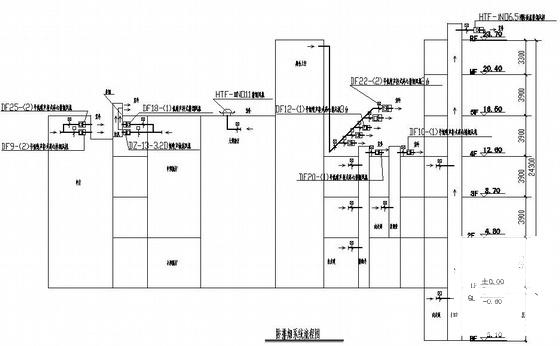

  • 5层广电中心通风空调CAD施工图纸 - 1
    第 1 张图

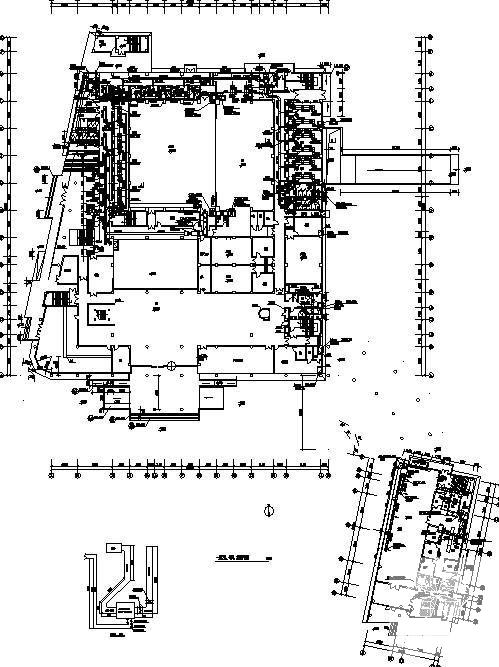

  • 5层广电中心通风空调CAD施工图纸 - 2
    第 2 张图

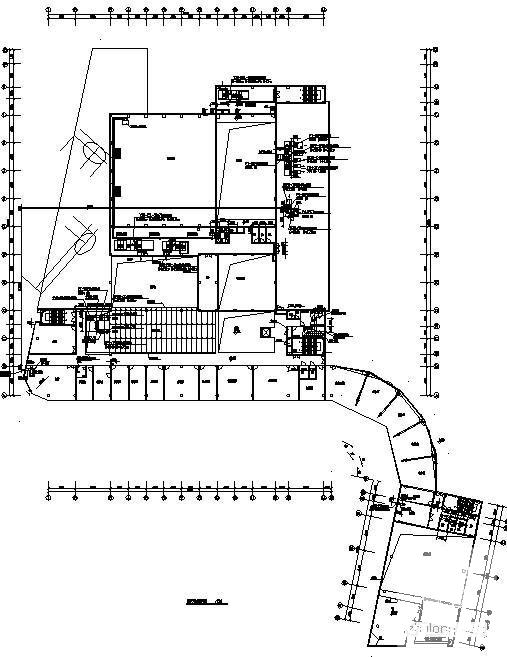

  • 5层广电中心通风空调CAD施工图纸 - 3
    第 3 张图

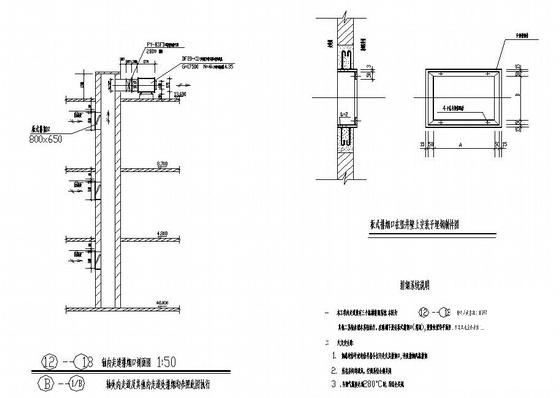

  • 5层广电中心通风空调CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
