双层网架钢结构加油站施工大样图cad平面布置图

  • 建筑类别:其他
  • 钢结构:网架
  • 抗震设防烈度:8度抗震
该附件为 双层网架钢结构加油站施工图
项目概要:结构型式: 双层网架;节点类型: 螺栓球;网格形式: 正放四角锥;支承形式:下弦周边支承
主要包括:网架支座大样图、网架平面布置图、网架上弦布置图、网架下弦布置图、网架腹杆布置图、网架屋面结构布置图、网架小立柱布置图网、屋面剖面图、侧立面剖面图、拐角 节点图 、钢天沟大样图、螺栓球节点详图、架杆件明细表、高强螺栓 封板 锥头 套筒 销钉明细表、网架球节点材料表等
CAD格式

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

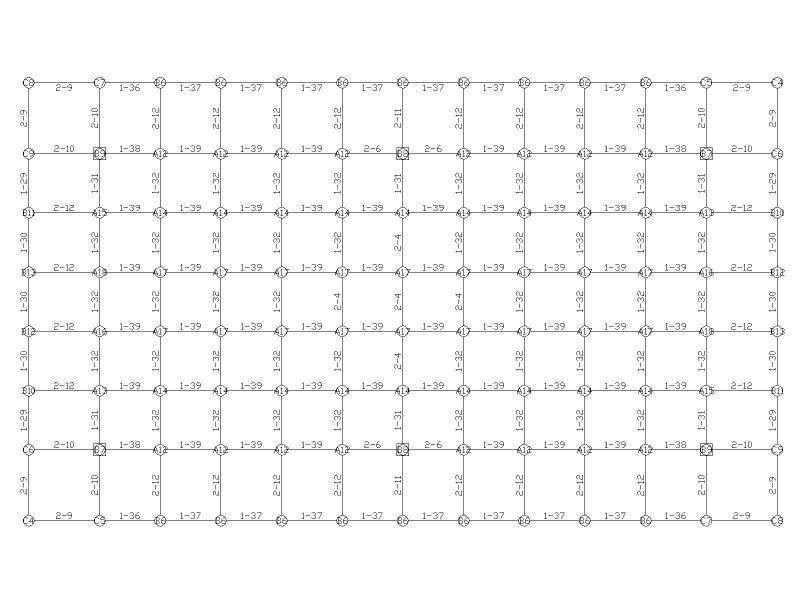

  • 网架下弦布置图
    网架下弦布置图

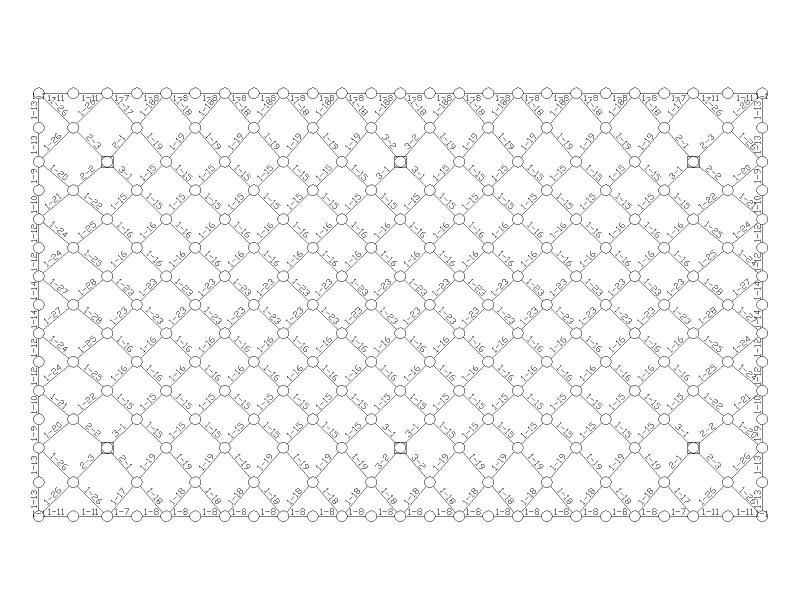

  • 网架腹杆布置图
    网架腹杆布置图

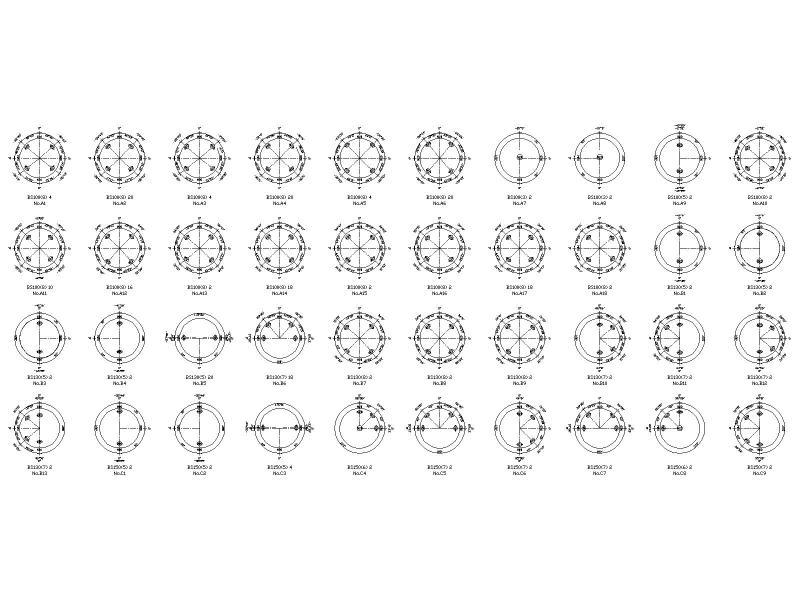

  • 螺栓球节点详图
    螺栓球节点详图

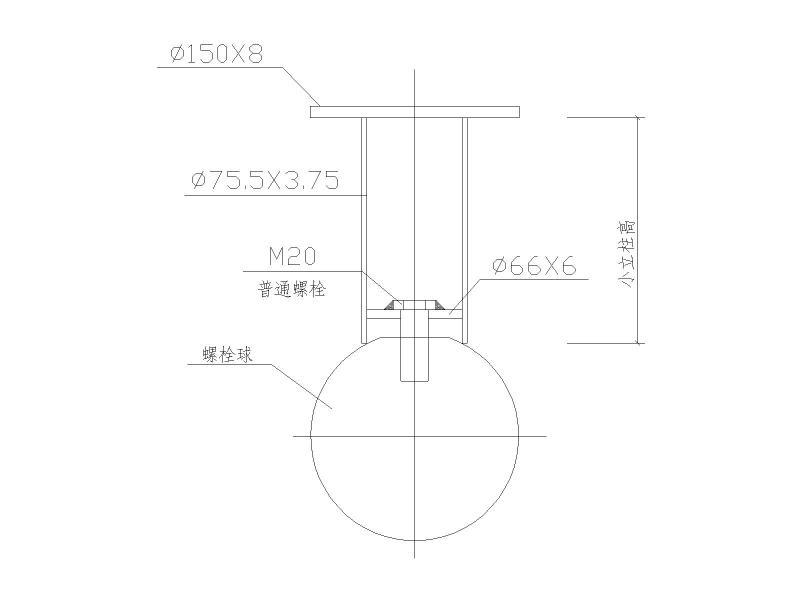

  • 小立柱大样图
    小立柱大样图
以上是部分截图,请下载附件后查看完整高清内容
