网球馆结构施工CAD图纸（独立基础，共24张）
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：网架,拱结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：24张
- 设计年代：近代
附件详情
该项目主体结构采用全现浇钢筋混凝土框架结构，框架抗震等级为二级。屋面采用钢网架结构，并有两道拱形网架，拱形网架之间设联系网架。
全套图纸共22张，包括：结构设计总说明，基础结构图，框架柱结构图，结构图，楼梯结构图，网架埋件布置图，屋面钢结构布置图，屋面网架结构布置图，屋面网架上弦杆截面及螺栓球布置图，屋面网架拱结构布置图，屋面网架拱下弦杆截面及螺栓球布置图，杆件材料表及高强螺栓、节点材料表等

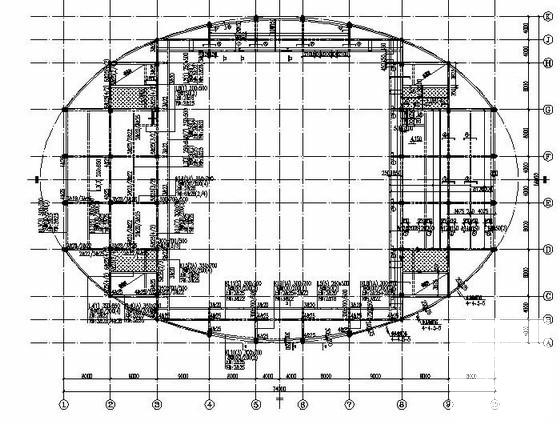

图2

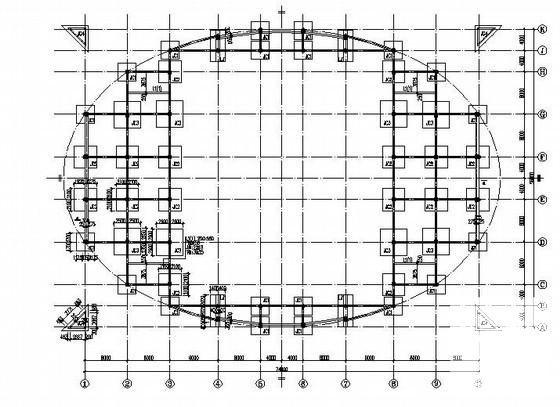

图3

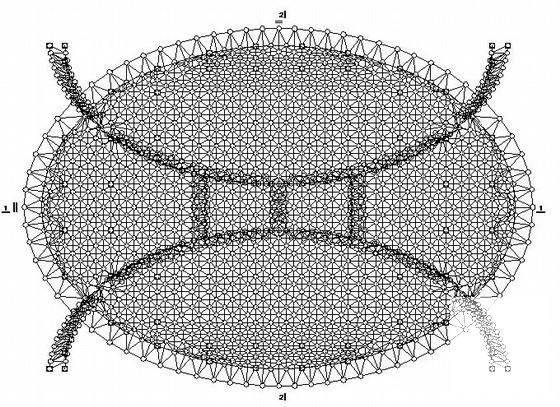

屋面钢结构布置图

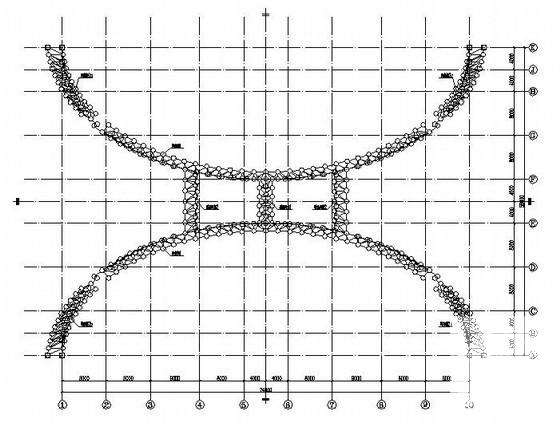

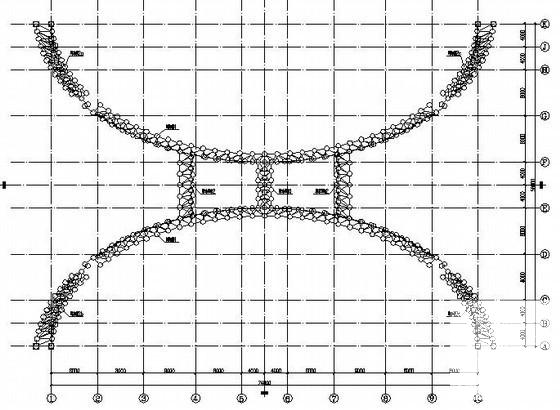

屋面网架拱结构布置图
总缩略图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.3 MB
- 收藏次数：0
-
文件名称：
附件-995878957768585789856.rar
