15米跨单层门式刚架机修车间建筑结构CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:15m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

某门式刚架机修车间建筑结构图
该资料为:某门式刚架机修车间建筑结构图
该项目为机修车间,拟建场地位于镇,南侧。主体结构为门式刚架,平面轴线尺寸60.00mx15.00m,室内外高差150mm,结构总高度为10.150m。
车间内布置一台20t/5t桥式起重机,跨度13.5m,轨顶标高7.000m。
基本风压:Wo=0.55kN/平方米
基本雪压:So=0.30kN/平方米
抗震设防烈度:7度
该资料包含:
建筑设计说明及工程做法、平面布置图、立面图、剖面图、屋面排水图、地基处理边界及桩位布置图、结构设计总说明、基础及锚栓平面布置图、基础大样、刚架及吊车梁 平面布置图 、屋面结构布置图、墙面结构布置图、屋面檩条大样、墙面檩条大样、墙面檩条材料表、屋面水平支撑及系杆详图、柱间支撑详图、GJ1施工图、抗风柱施工图、连接节点大样、吊车梁连接节点大样共23张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑门图纸 - 1
    建筑门图纸 - 1

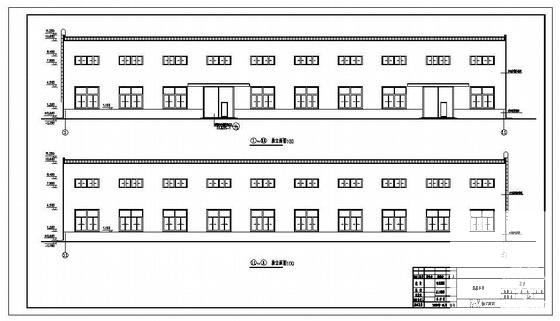

  • 建筑门图纸 - 2
    建筑门图纸 - 2

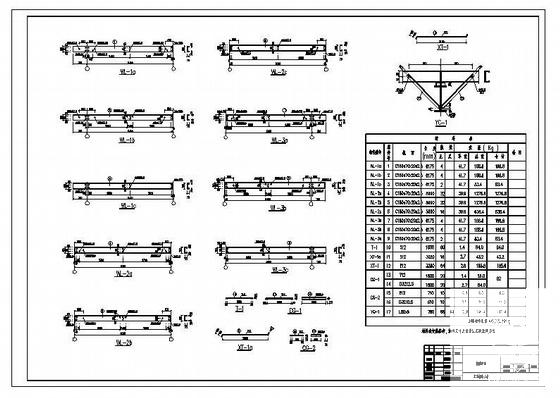

  • 建筑门图纸 - 3
    建筑门图纸 - 3

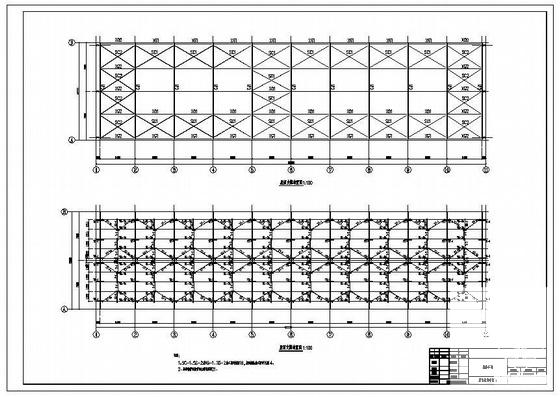

  • 建筑门图纸 - 4
    建筑门图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
