单层门式刚架车间建筑结构CAD大样图(设计说明)

附件详情

烟台某门式刚架车间建筑结构图
该资料为:烟台某门式刚架车间建筑结构图
建筑层数:一层。
地上总高度:6.800m。
建筑设计结构形式:门式刚架钢结构体系。
基本风压:0.55kN/平方米
基本雪压:0.4kN/平方米
抗震设防烈度:7度
该资料包含:
1、建筑图:
建筑设计总说明、一层平面图、屋顶平面图、立面图、剖面图、节点大样共4张图纸。
2、结构图:
结构设计说明 、基础平面图、柱顶锚栓布置及柱脚锚栓布置图、基础详图、屋面檩条及结构布置图、节点大样图、刚架图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

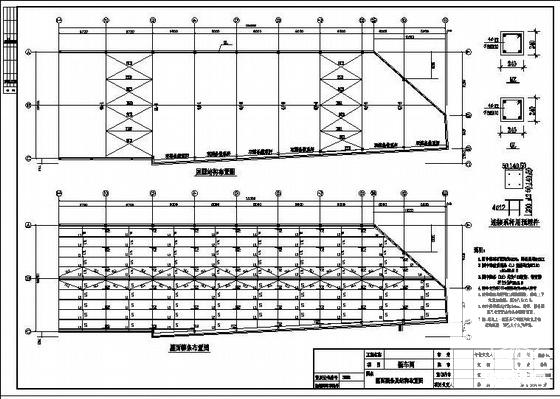

  • 建筑结构设计说明 - 1
    建筑结构设计说明 - 1

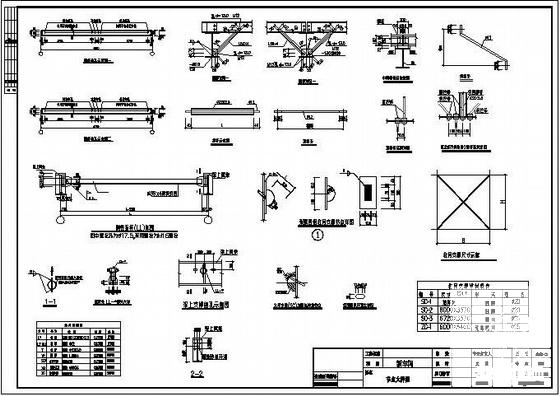

  • 建筑结构设计说明 - 2
    建筑结构设计说明 - 2

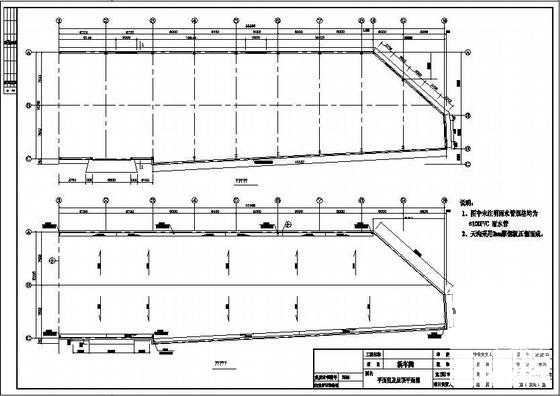

  • 建筑结构设计说明 - 3
    建筑结构设计说明 - 3

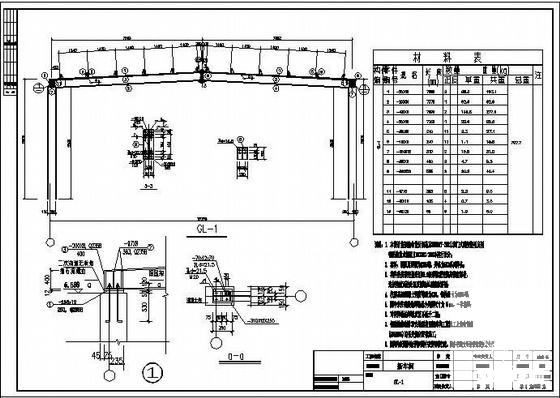

  • 建筑结构设计说明 - 4
    建筑结构设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
