38959平米18层调度中心空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:38959.05平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,同程式,异程式
  • 项目所在地:山东

附件详情

该项目为济南公路主枢纽交通信息管理调度中心,总建筑面积38959.05平方米,地上十七层,地下一层。地上部分三层裙房,该项目冷热源由地下制冷换热机房供给,冷源由地下室制冷机房离心式冷水机组供给,服务中心大厅设置全空气空调系统;全空气系统采用低速单风道一次回风全空气空调系统。夏季送冷风,冬季送热风,过渡季采用全新风。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

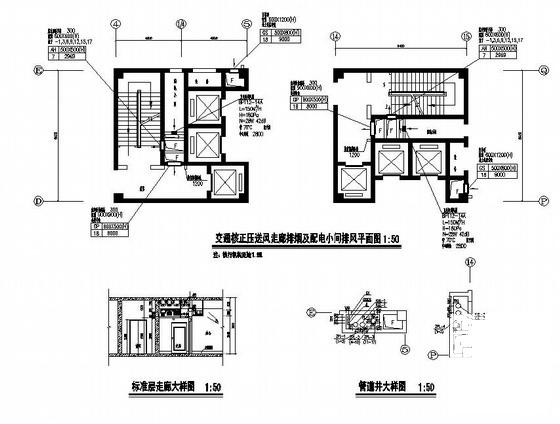

  • 通风空调施工图 - 1
    通风空调施工图 - 1

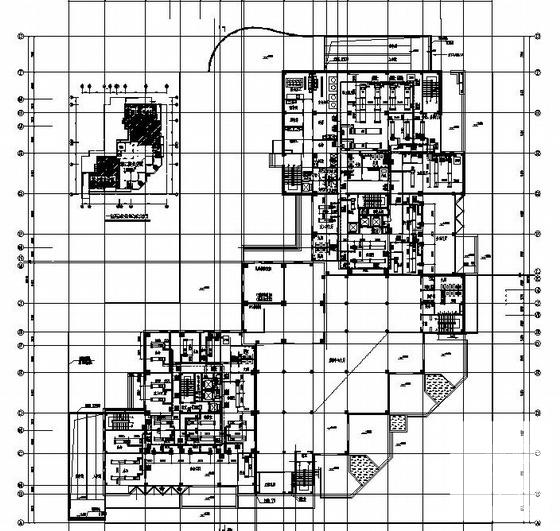

  • 通风空调施工图 - 2
    通风空调施工图 - 2

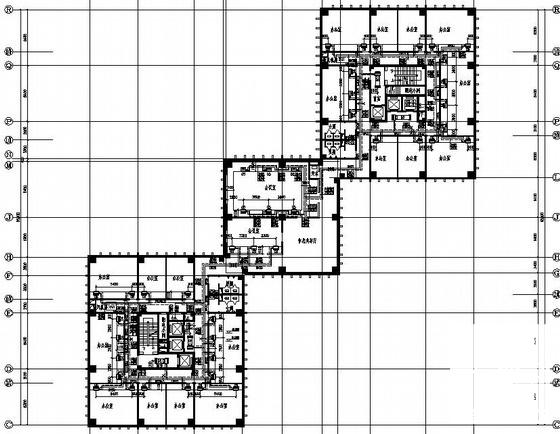

  • 通风空调施工图 - 3
    通风空调施工图 - 3

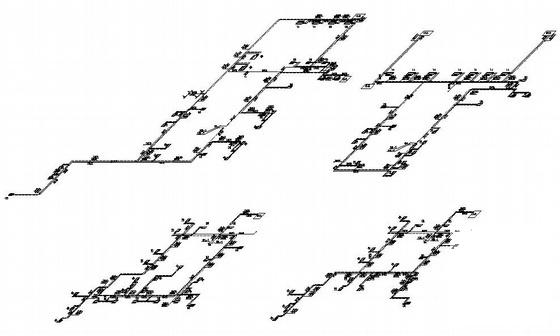

  • 通风空调施工图 - 4
    通风空调施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
