附建式地下4层地下室建筑结构全套CAD施工大样图

附件详情

该项目位于住宅小区·地下室，工程全埋布置在地下负四层，为附建式人防地下室，为平战结合人防地下室，人防总建筑面积为1421平方米,掩蔽人员1000人。

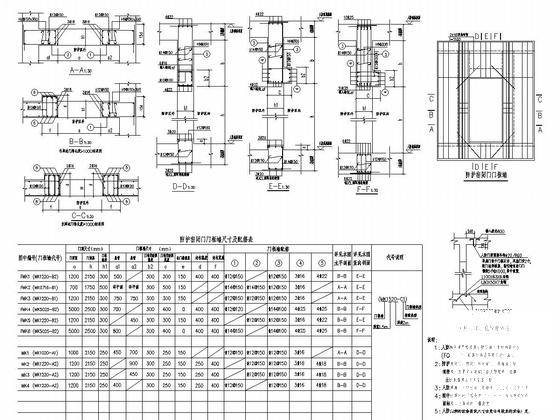

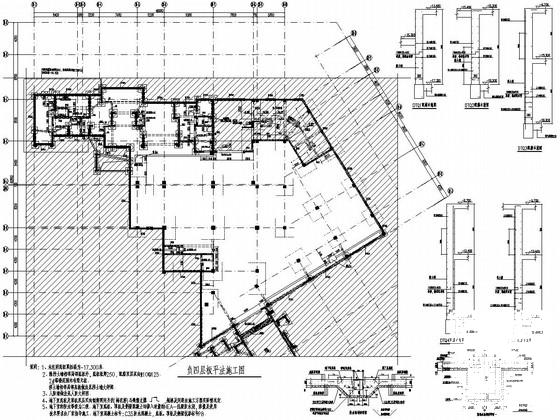

结构专业该资料包含：人防地下室结构设计总说明，地下室部分基础布置图，负四层梁板平法施工图，柱平法施工图，负四层人防墙体结构布置，防护密闭门门框墙配筋图，悬板式防爆波活门门框墙大样图，口部2楼梯 人防次要出入口楼梯，负三层梁板平法施工图，共计11张图。

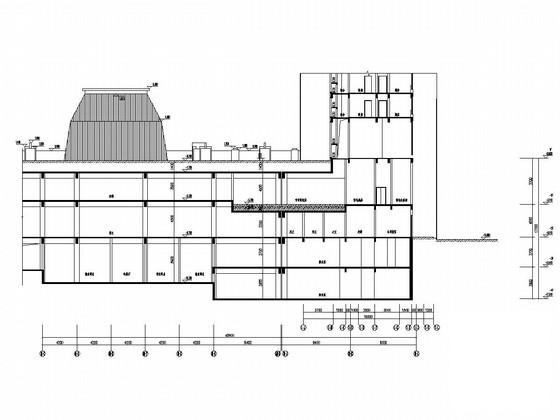

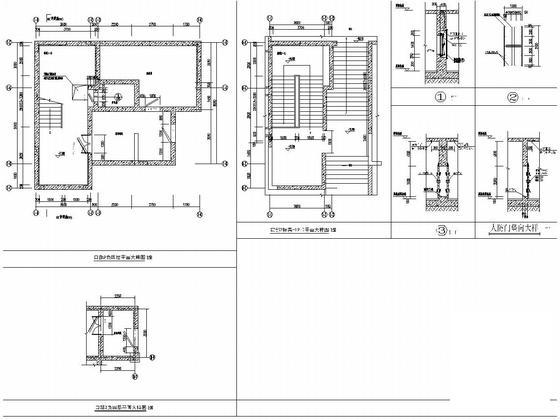

建筑专业该资料包含：建筑设计说明，平面图，剖面图，平面大样图等共计9张图。
分享投稿时间：近几年12月。
