单层框架结构化学教学实验实训楼副楼结构设计施工CAD图纸
- 建筑类别：教育
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.50kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
化学教学实验实训楼副楼总面积为873平方米 ，为钢筋混凝土框架结构，基础形式为柱下独立基础。地上1层，房屋主体总高度7.4m，局部高度3.9m。6度设防，基础设计等级为丙级。
该资料包含：
结构设计说明

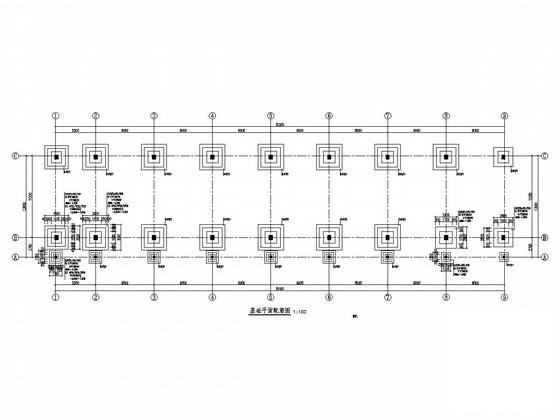

，基础平面配筋图，梁配筋图，屋面板配筋图，结构详图等共计10张图。
分享投稿时间：近几年8月。

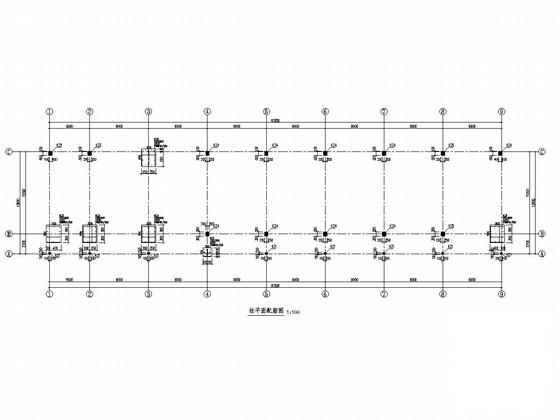

柱布置图

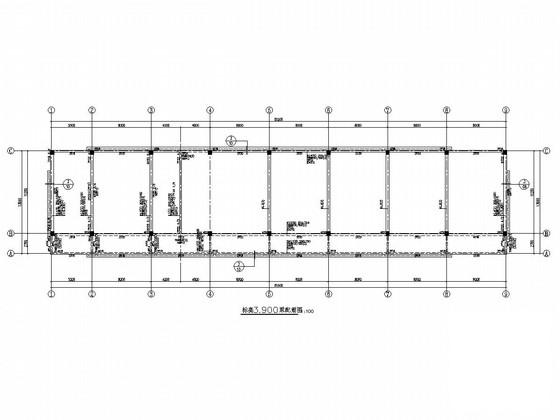

梁配筋图

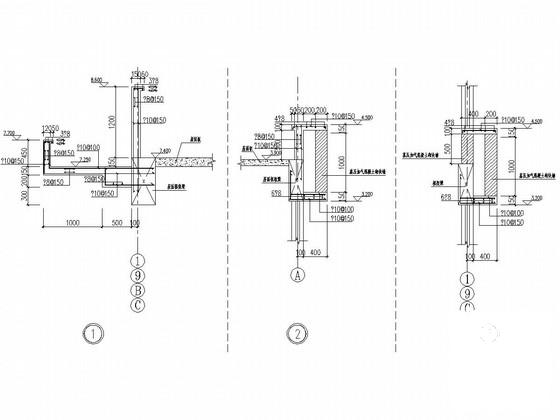

结构详图
