1027.47平米5层框架结构职成教中心教学实训楼结构施工CAD图纸

附件详情

该项目是职成教中心教学实训楼项目，该项目占地面积1027.47平米，地上总建筑面积4986.53平米。地上5层，框架结构，基础采用独立基础，基础设计等级为丙级，抗震设防烈度为7度。

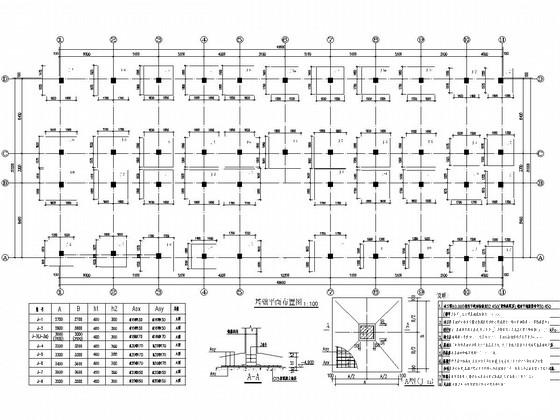

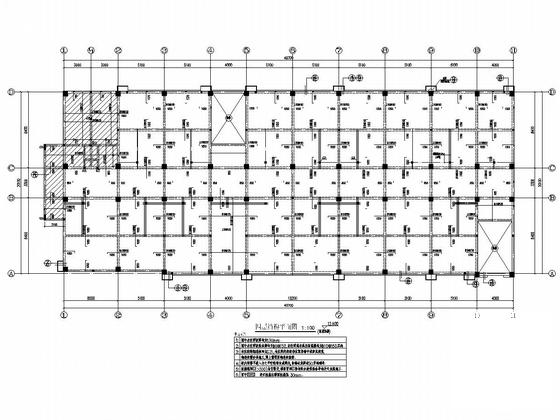

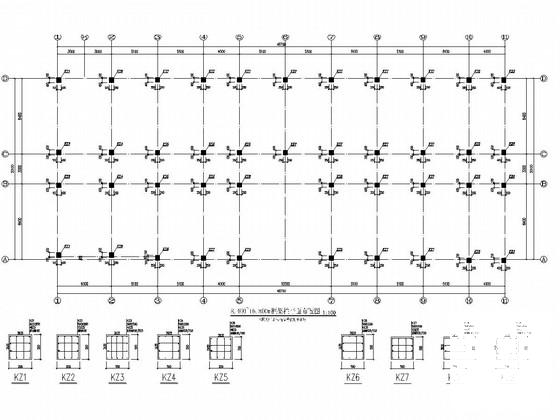

结构专业该资料包含：结构设计总说明，基础平面布置图，框架柱 平面布置图 ，各层梁平法施工图、结构平面图，楼梯结构图等共计18张图。

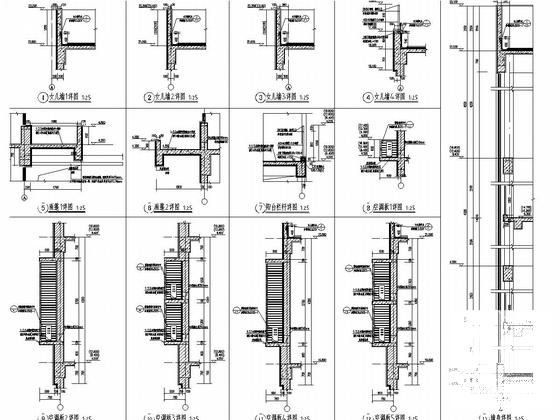

建筑专业该资料包含： 建筑施工图设计 总说明（一~四），立面图，剖面图，平面图，节点详图等共计17张图。
分享投稿时间：近几年10月。
