41526.5平米16层框架剪力墙结构医科大学医学生综合技能学习中心结构施工CAD图纸

  • 建筑类别:教育,医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:54张
  • 设计年代:近代

附件详情

该项目是医科大学医学生综合技能学习中心项目,总建筑设计面积:41526.5平方米,地上十六层,地下一层,局部二层。建筑高度(室外地面至主要屋面板的板顶)为62.200米,结构体系为框架-剪力墙结构,基础形式为人工挖孔桩基础。抗震设防烈度为7度,基础设计等级为甲级。

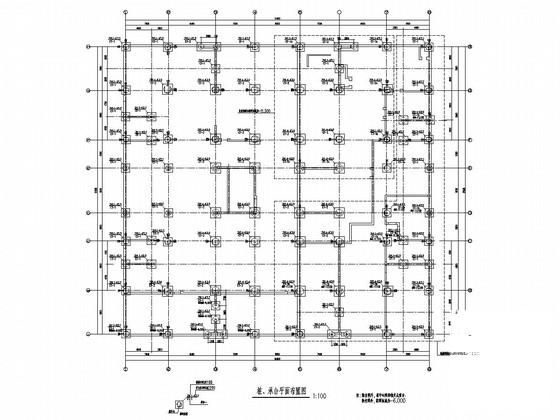

该资料包含:结构设计总说明,人工挖孔桩施工说明,结构地下室设计说明,人防 结构设计说明 ,桩、承台 平面布置图 ,墙柱平面图,各层结构平面图,梁平法施工图,门框墙大样,人防楼梯大样,楼梯图等共计54张图。
分享投稿时间:近几年7月。

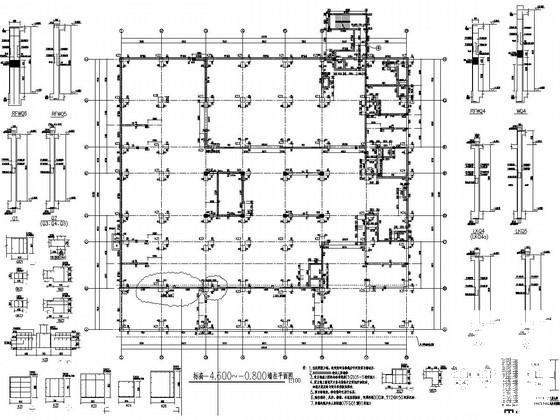

标高-4.600~-0.800墙柱平面图

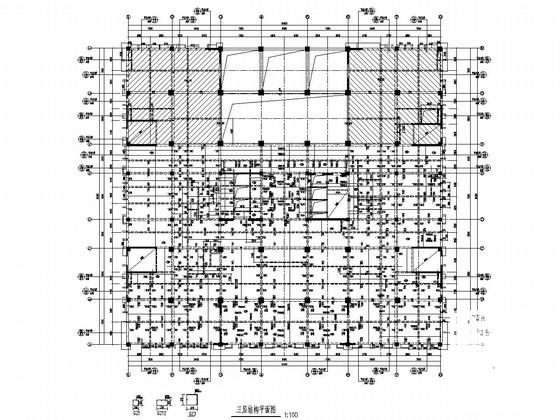

三层结构平面图

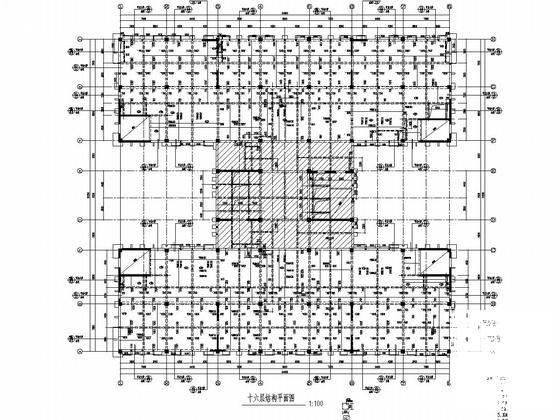

十六层结构平面图

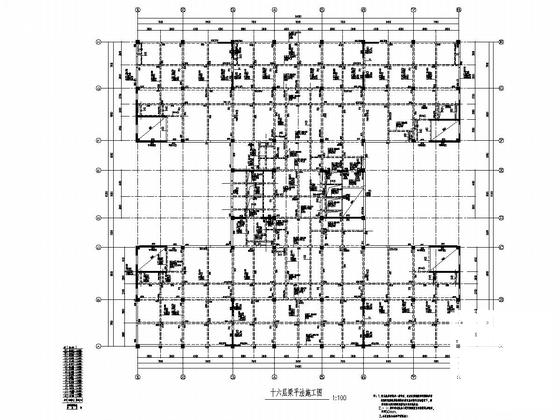

十六层梁平法施工图

节点结构详图

门框墙大样

三层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工图纸学习 - 1
    施工图纸学习 - 1
  • 施工图纸学习 - 2
    施工图纸学习 - 2
  • 施工图纸学习 - 3
    施工图纸学习 - 3
  • 施工图纸学习 - 4
    施工图纸学习 - 4
  • 施工图纸学习 - 5
    施工图纸学习 - 5
  • 施工图纸学习 - 6
    施工图纸学习 - 6
  • 施工图纸学习 - 7
    施工图纸学习 - 7
以上是部分截图,请下载附件后查看完整高清内容
