广场通风空调防排烟工程CAD图纸

附件详情

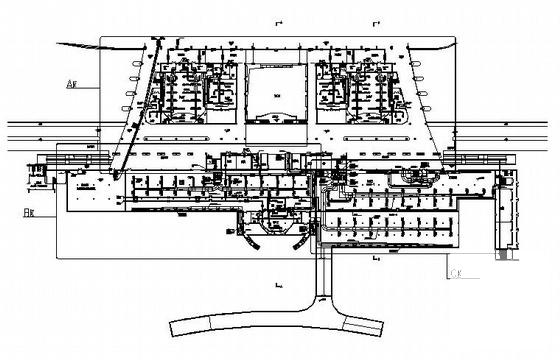

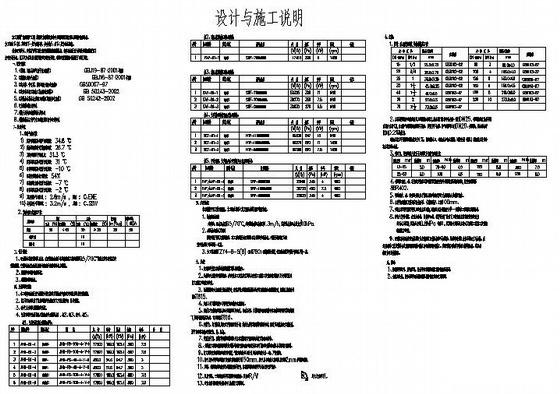

该项目为广场及地下工程,根据甲方要求设置中央空调通风系统及必须的防排烟系统。该项目地下二层，其中地下一层为汽车库、多功能厅；地下二层为设备用房。根据甲方要求、建筑平面的布置及空调系统的使用特点，在多功能厅及为其服务的区域设置了集中空调系统。地下汽车库设置机械送排风和排烟系统。驾乘之家及服务部设置了采暖系统。

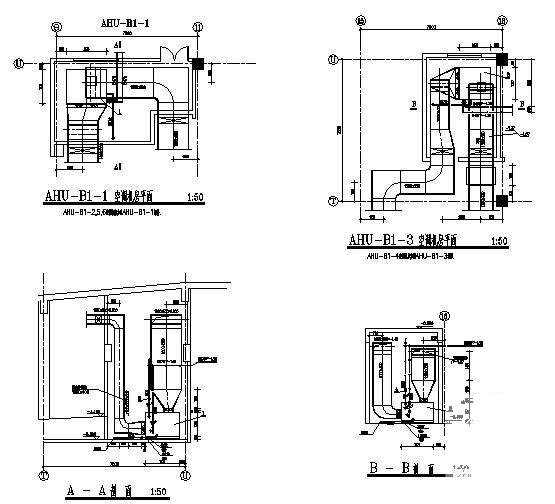

该项目多功能厅及为其服务的区域均采用全空气低速定风量单风道空调系统。地下汽车库设置了机械送排风系统以及火灾机械排烟，补风系统。公共卫生间设机械排风系统。采暖供、回水温度为95/70C,采暖热水循环水量为1.3m/h,采暖热水循环水阻力为10kPa.根据建筑平面及使用情况，该项目采暖系统采用上供上回的双管系统。采暖系统的定压由热交换站设气压罐统一考虑。
