厂房配套设施通风空调防排烟系统设计施工图CAD平面图

  • 设计说明:有
  • 建筑类别:办公,工业建筑
  • 建筑高度类型:高层建筑
  • 地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 通风空调图例
  • 设备明细表
  • 加压送风系统图
  • 地下车库排烟系统图
  • 塔楼通风系统图
  • 通风排烟平面图
  • 空调通风平面图
  • 机房平面图
  • ......

附件详情

一、项目概要:
1.本项目为数码园2号,3号厂房,配套科展长廊(含2号食堂)及地下车库。
2.本施工图设计内容包括数码园2号,3号厂房,配套科展长廊(含2号食堂)空调、通风及防排烟系统的设计......
二、空调系统:
1.2号、3号厂房首、二层配套展厅设计单冷变制冷剂流量多联(VRV)空调系统。
2.各空调区域新风均采用焓交换效率大于60%的进排双向式全热交换器,回收排风所带的冷负荷。
3.可根据实际情况选用模块式风冷热泵系统、水环热泵系统等其它空调形式......
三、通风排烟系统:
1、所有的设备房均设有机械通风系统。公共卫生间设集中机械排风系统。排风量按换气次数15次/时计算。每层排风系统采取防回流措施。
2、设备用房设置机械送排风系统。水泵房通风量按换气次数6次/时计算。
7、配套办公区、展厅区、食堂和高科技工业研发均采用自然排烟方式,即利用可开启外窗排烟。可开启外窗的面积不小于办公区实用面积的2%......

图纸共24张

通风排烟平面图

机房图

一层空调通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

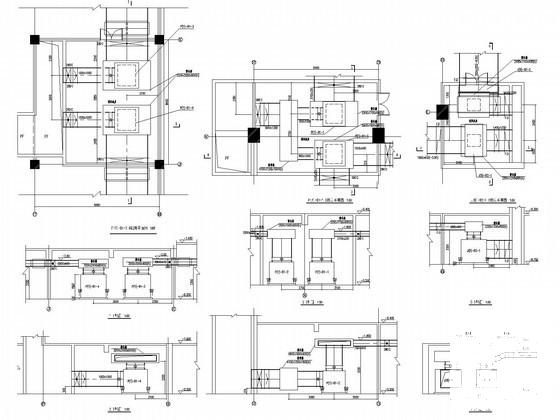

  • 厂房排烟设计施工图 - 1
    厂房排烟设计施工图 - 1

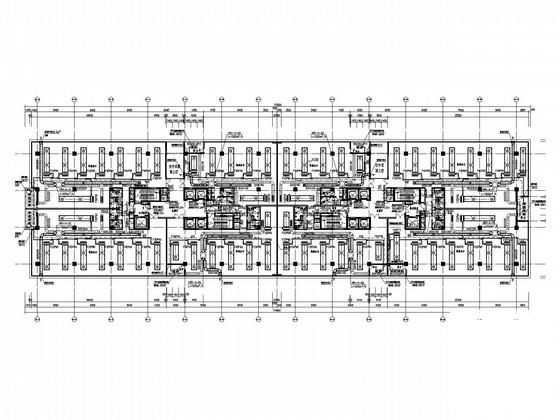

  • 厂房排烟设计施工图 - 2
    厂房排烟设计施工图 - 2

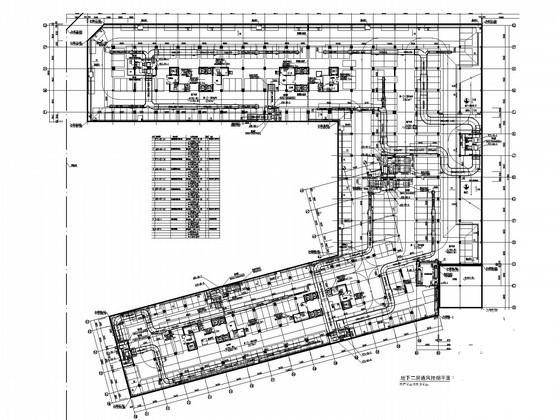

  • 厂房排烟设计施工图 - 3
    厂房排烟设计施工图 - 3

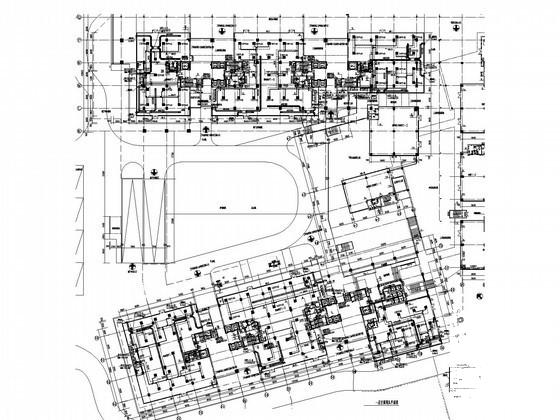

  • 厂房排烟设计施工图 - 4
    厂房排烟设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
