144平方米门卫室电气报审CAD施工大样图

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：144平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,综合布线系统,其它

该附件为144平方米门卫室电气报审图。

概况：
该项目为江苏某化工企业门卫室。总建筑面积144.0平方米，建筑高度4.2米。建筑耐火等级为二级。主要结构类型为框架结构。

设计范围：
配电系统；照明、插座系统；综合布线系统；
火灾自动报警及消防联动控制系统；
建筑物防雷、接地系统及安全措施。

部分图纸摘录：

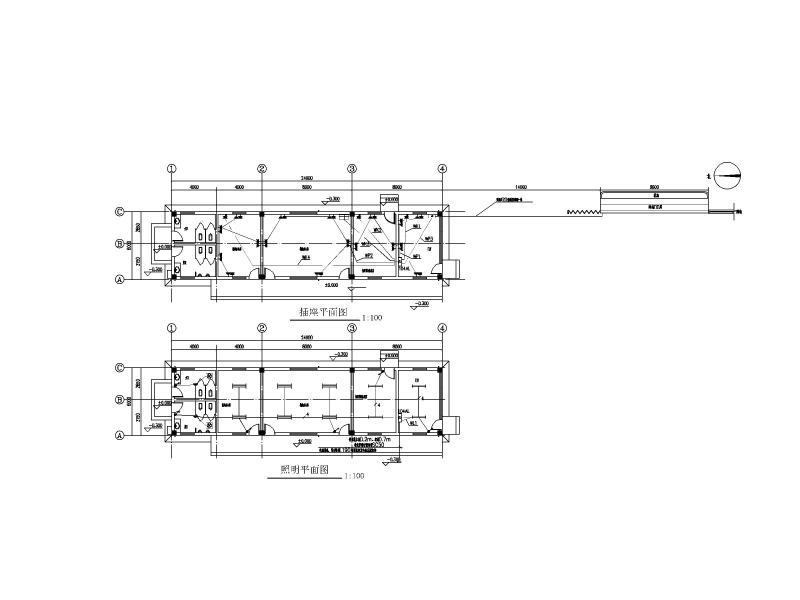

照明插座平面图

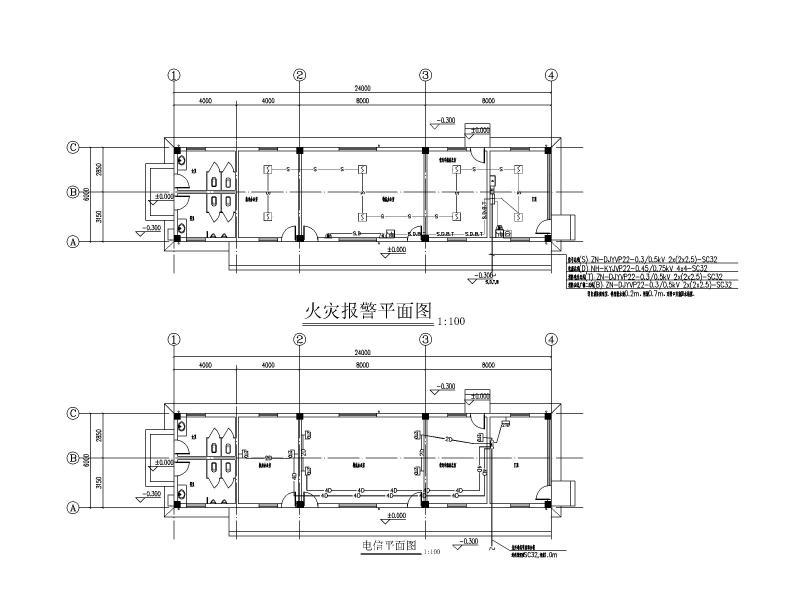

消防电信平面图

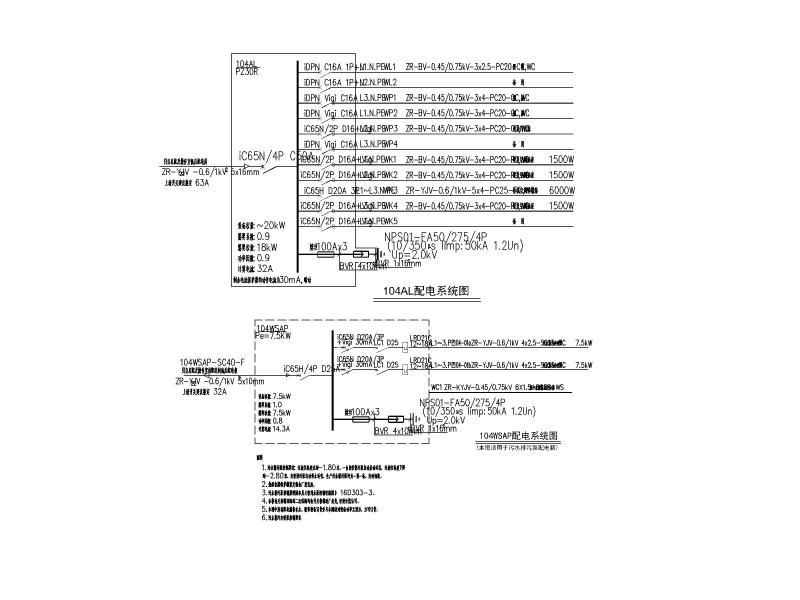

配电箱系统图

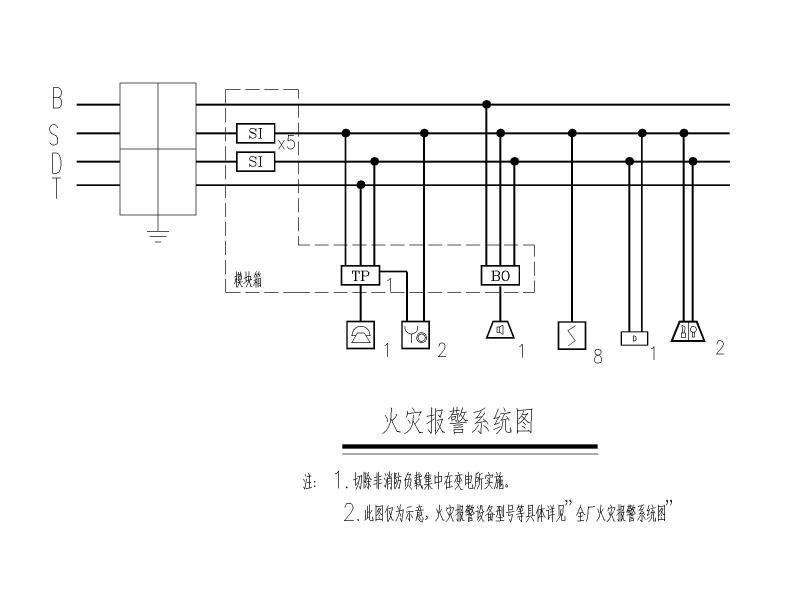

火灾报警系统图

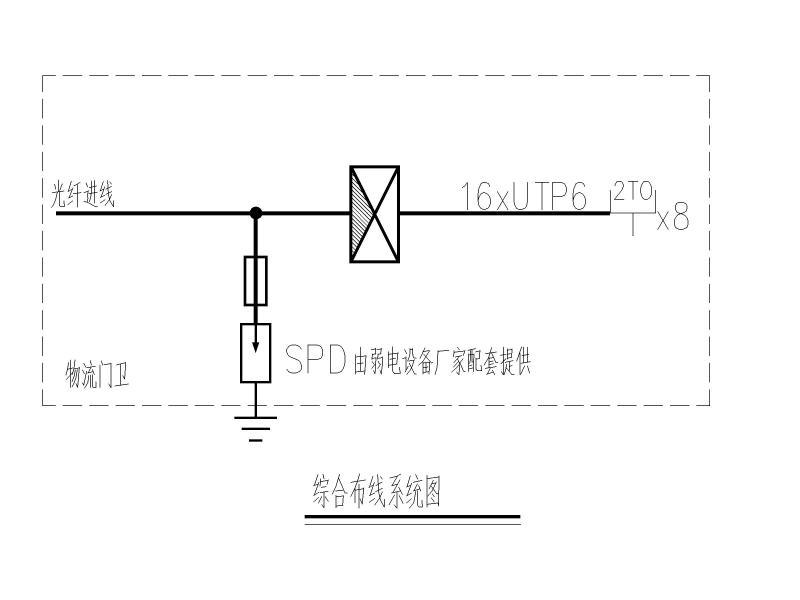

综合布线系统图


屋面明装接闪器大样图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 电气大样图 - 1
    电气大样图 - 1
  • 电气大样图 - 2
    电气大样图 - 2
  • 电气大样图 - 3
    电气大样图 - 3
  • 电气大样图 - 4
    电气大样图 - 4
  • 电气大样图 - 5
    电气大样图 - 5
  • 电气大样图 - 6
    电气大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
