图书馆室内燃气供应系统设计专项CAD施工图纸

项目概要及设计内容：

1、该项目位于腾龙路与民旺路交叉口东北侧，气源接自民旺路市政中压管道，气质为天然气。

2、本子项为图书馆，因厨房设施未布置到位，根据厨房公司提资燃气用量约为20 Nm/h。选用1台25 Nm/h调压箱，挂墙安装在一层。

3、厨房采用低压燃气，中压燃气经一层燃气调压箱降压后接至六层厨房。管道进入厨房后预留端口，厨房内燃气设计后期结合二次装修完成。

4、该项目预留自动抄表的系统，电讯预留条件，燃气泄漏报警预留扩展条件。

5、厨房和燃气管井的燃气泄漏报警信号需连到消防控制中心，同燃气立管紧急切断阀，事故风机连锁。一旦反正泄露报警发生报警，切断对应的紧急切断阀，并开启对应的事故通风机。事故通风的设计详见通风平面图。

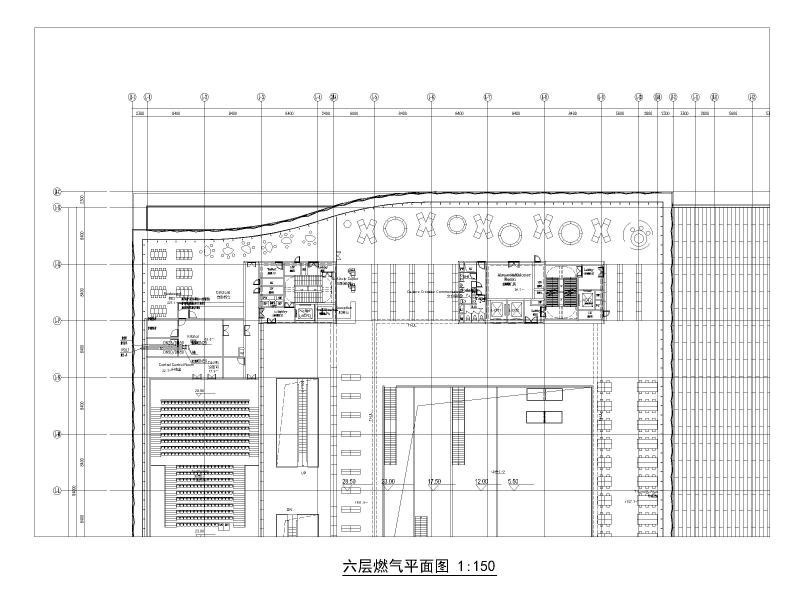

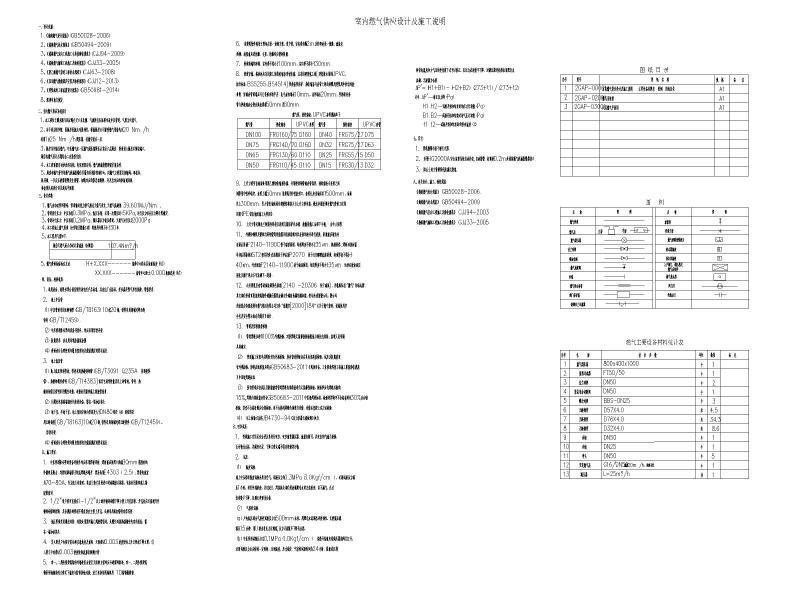

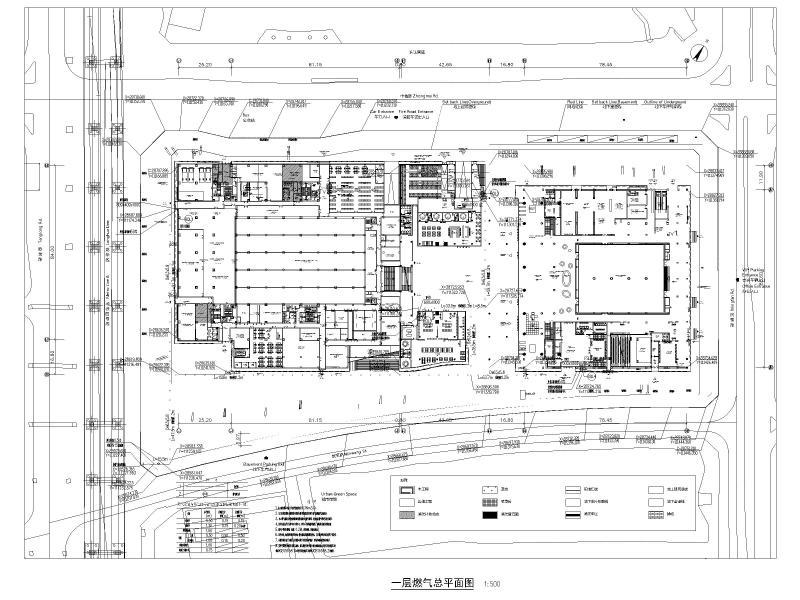

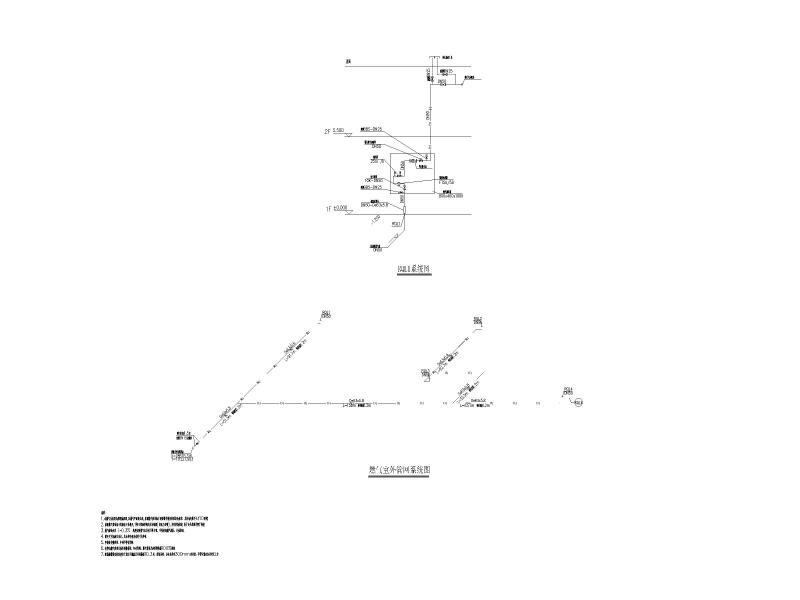

图纸展示：
