甲院设计城市人行天桥工程全套施工大样图cad平面布置图

资料简介
赚取积分

位置：重庆
设计年代：近代
使用性：人行桥
跨径大小和多跨总长：17.2m
承重构件受力情况：梁桥,钢结构桥
材料类型：钢桥

附件详情

第一部分：结构工程
结构工程施工图设计说明
结构工程材料数量表
人行天桥平面布置

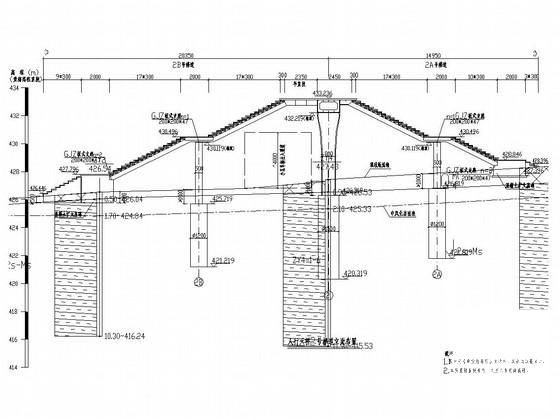

人行天桥立面布置
人行天桥梯道立面布置(一)~(二)
人行天桥钢箱梁构造图(一)~(二)
天桥梯道钢箱梁构造（一）~（六）
梯道踏步板钢筋构造
梯道扩大基础构造

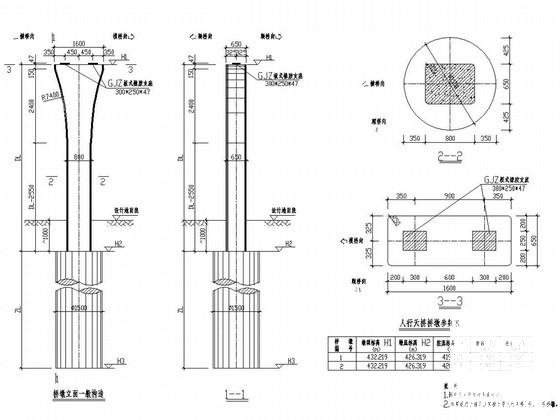

桥墩一般构造（一）~（二）
桥墩墩柱钢筋构造（一）~（二）
桥墩桩基钢筋构造（一）~（二）
栏杆构造（一）~（二）

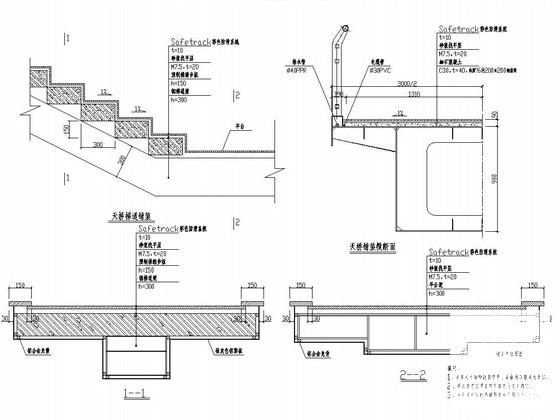

天桥铺装构造
桥面排水构造
人行道隔离栏杆构造
第二部分：综合管网
综合管网迁改设计说明
综合管网改迁工程数量表（一）~（二）
综合管网改迁总平面图
路面恢复及人行道恢复大样图
综合管网迁改标准横断面图
第三部分：排水工程
排水分平面图
排水纵断面图
排水坐标表
雨水检查井大样（D≤600）
偏沟式双篦雨水口大样图
管道接口大样图
管沟开挖及回填图
检查井防坠网安装示意图
满包混凝土加固图
第四部分：电气工程
照明迁改平面布置图
电力迁改平面布置图
通信迁改平面布置图
交通信号灯迁改平面布置图
电缆排管大样图
灯杆基础大样图
手孔井大样图

附件详情

本人行天桥上跨城市道路，天桥跨径17.2m，设计主要包括：1x17.2m简支钢箱梁、两端梯道（宽度为2.0m）、桥墩及附属设施等。设计内容涵盖结构工程、排水工程、电气工程以及综合管网工程等。
……
拟建人行天桥两端及梯道边线相距约4.50～5.60m均分布有商业及居民建筑物，楼高4～7层，多为砖混结构，基础多为条形基础和独立柱基础，以中风化基岩作持力层。拟建人行天桥设计拟采用桩基础或独立柱基础，设计地面标高与现状地面标高一致，不存在大开挖和高填筑，施工对现有建筑物基础影响小，但人行道上行人较多，施工时应采取有效的防护措施，确保行人按全。
……
天桥桥面宽3.3m，梁体采用等截面直腹板钢箱梁形式。箱梁梁高0.9m，顶宽3.3m，底宽1.6m。天桥下部为钢筋混凝土花瓶墩，顺桥向厚0.65m。横桥向花瓶墩顶宽1.6m，在墩顶2.4m范围内通过圆弧渐变到0.8m，其余位置保持0.8m不变。桥墩基础为机械钻孔桩，桩基直径1.5m。该项目所有桩基础均按机械钻孔成桩进行设计。
上部钢结构施工顺序为：
1）吊装主线天桥钢箱梁，并现场拼装焊接；
2）吊装钢梯道梁并与天桥钢箱梁焊接；
3）施工桥面铺装及栏杆外部装饰等。
……
共81张，。

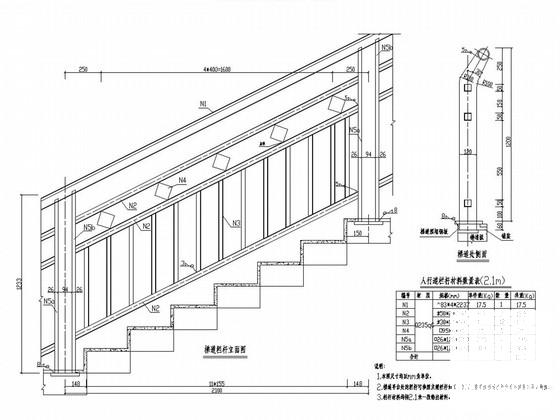

人行天桥栏杆一般构造图

下部结构及附属工程

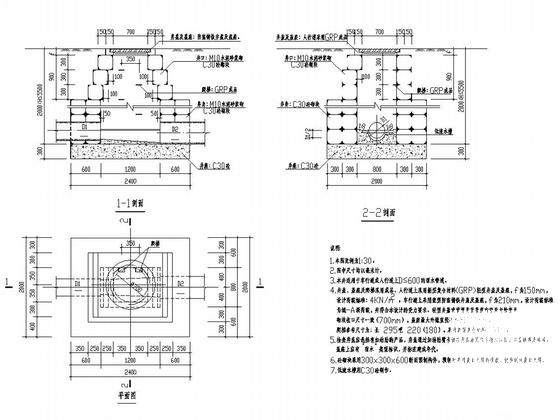

雨水检查井大样图（D≤600）

下部结构设计

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
