2层强制隔离戒毒所康复居住区暖通设计施工图cad平面图

  • 设计详细说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:715.17平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
项目概要:本项目为 贵州省特类人员强制隔离戒毒所及配套基础设施建设项目 ——T-11康复居住区 暖通施工图 ,总建筑总面积:715.17m2,地上二层,建筑高度为8.85m,为多层民用建筑,耐火等级为二级。主要结构类型:框架结构。抗震设防烈度为6度。设计使用年限:50年。主要功能为办公室、会议室、卫生间、设备用房等组成。
设计范围:该资料内容包括:通风系统及防烟排烟系统。
部分图纸展示:
以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

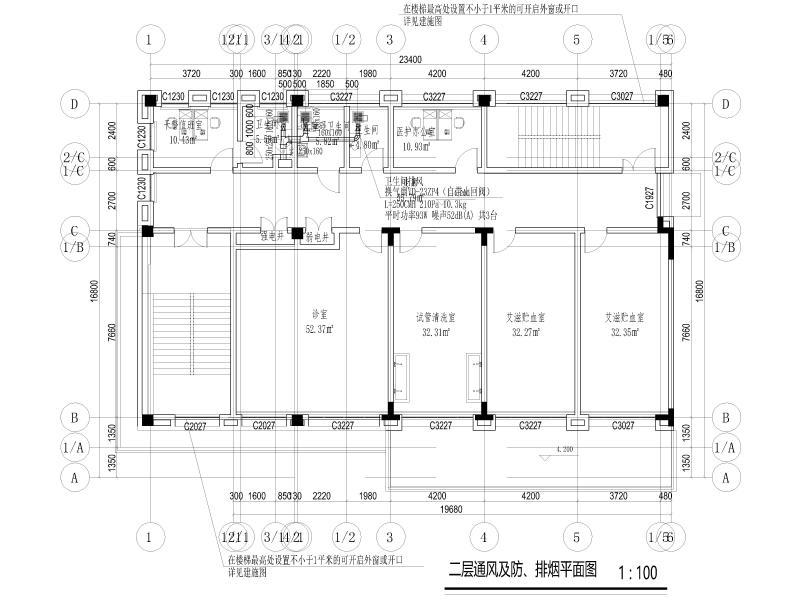

  • 二层通风及防、排烟平面图
    二层通风及防、排烟平面图
  • 一层通风及防、排烟平面图
    一层通风及防、排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
