3层框架结构戒毒所帮教综合楼结施cad平面布置图

  • 建筑类别:办公,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.3kN/平方米
  • 参考图纸:16张
  • 设计年代:近代
该附件为: 三层框架结构戒毒所帮教综合楼结施 格式为CAD,.
一、项目概要:
  • 该项目的±0.000标高的高程为1296.45m。基本风压Wo=0.30kn/平方米,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组;设计使用年限:50 年。该项目地上3层,建筑总高度为14.500m(消防车能达到的室外地面至其屋面面层的高度标高),属于多层民用建筑。建筑耐火:地上建筑耐火等级为二级,地下耐火等级一级。屋顶与外墙交界处、屋顶开口部位四周采用中空微珠无机保温砂浆(A级)做500宽水平防火隔离带(当墙体采用A级材料时取消此做法)。电缆井、管道井每层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔,电缆井,管道井与房间、走道相连通的孔洞、其空隙采用不燃材料填塞密实。
  • 包含:结构设计总说明,基础设计说明,基础平面布置图,地下室结构图,一层梁平法施工图,柱平面布置图及柱表,二层板平面布置图,二层梁平法施工图,屋面层(13.150M)板平面布置图,屋面层(13.150M)梁平法施工图,楼梯结构图,等共计16张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

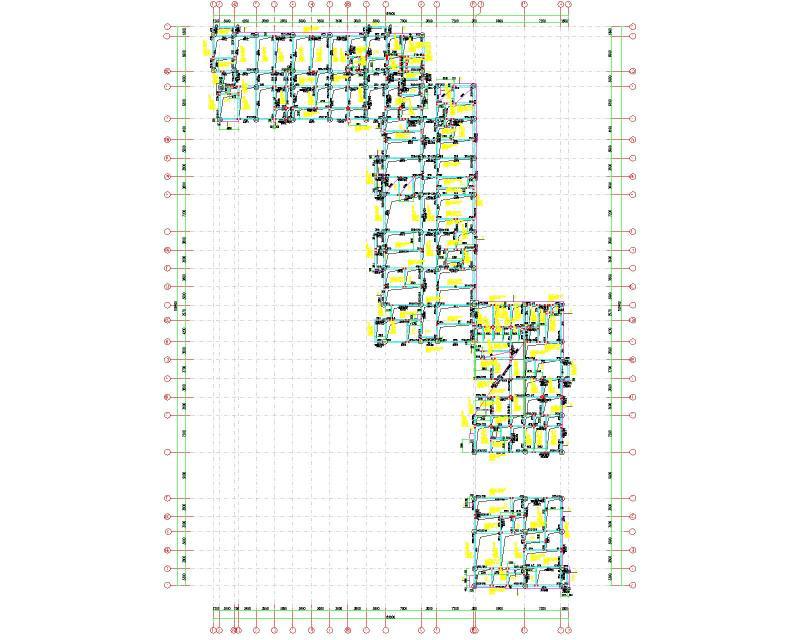

  • 二层梁平法施工图
    二层梁平法施工图

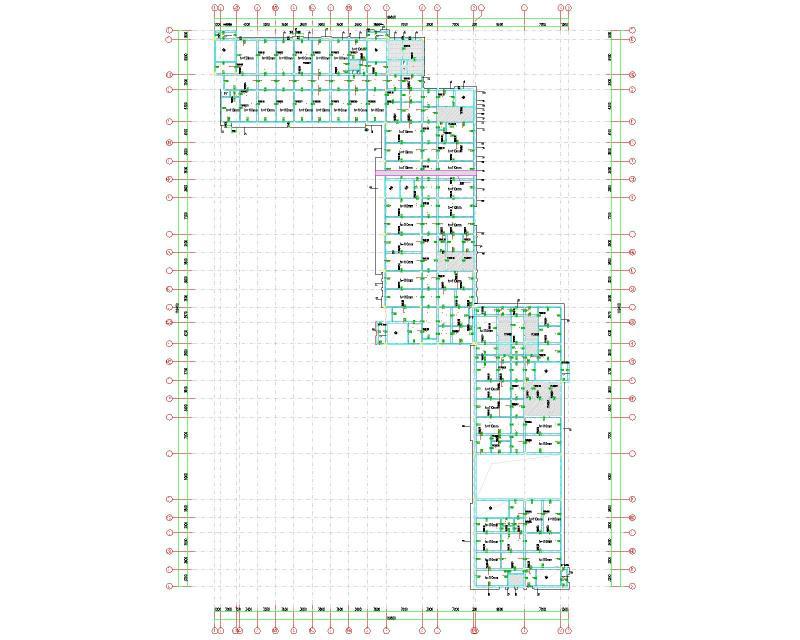

  • 一层梁平法施工图
    一层梁平法施工图

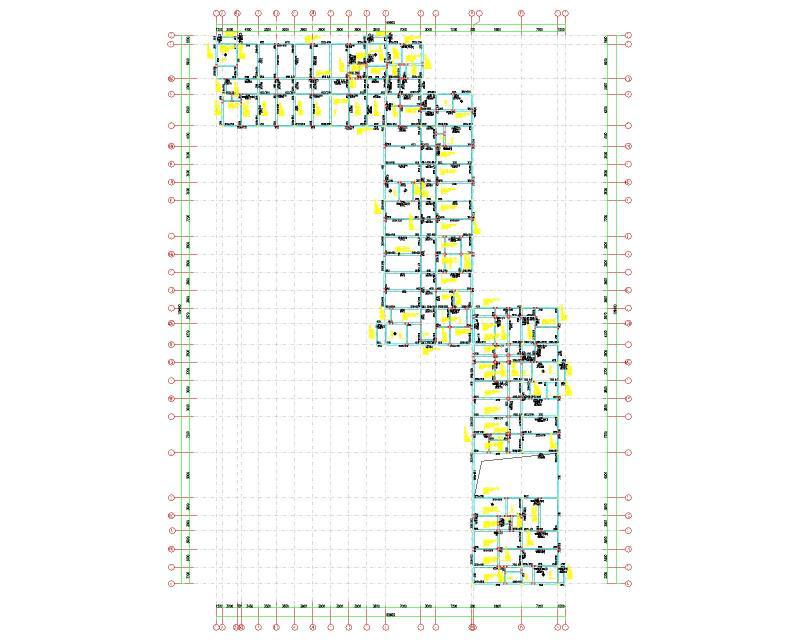

  • 二层板平面布置图
    二层板平面布置图

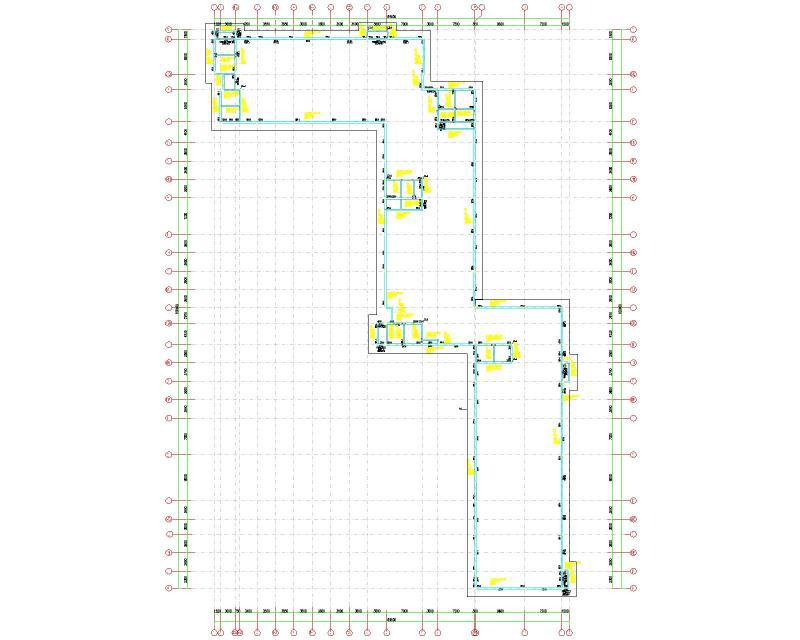

  • 构架层结构施工图
    构架层结构施工图

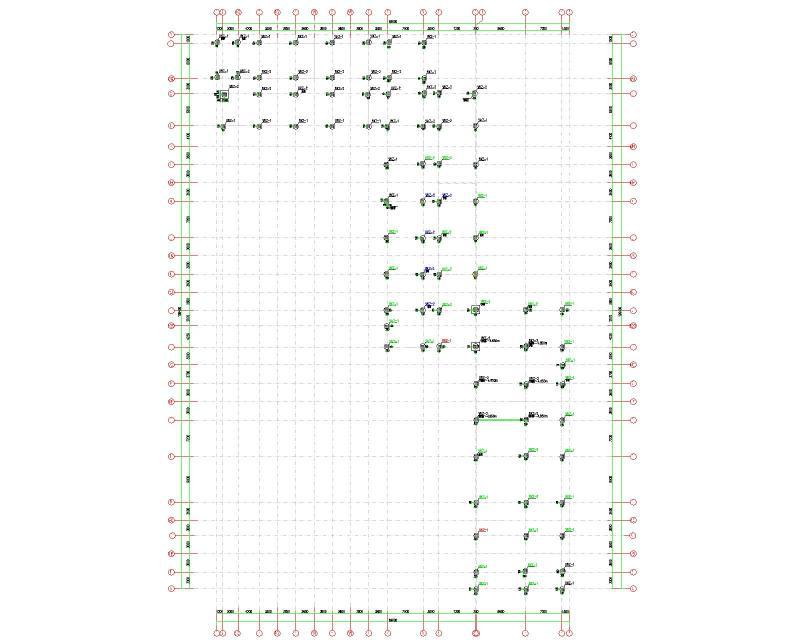

  • 基础平面布置图
    基础平面布置图
  • 屋面层板平面布置图
    屋面层板平面布置图
以上是部分截图,请下载附件后查看完整高清内容
