2层框架结构戒毒所干警综合楼结构施工图纸cad平面布置图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:14张
  • 设计年代:近代
该附件为: 二层框架结构戒毒所干警综合楼 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目的±0.000标高的高程为1291.6m。基本风压0.30kn/m ,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组;设计使用年限:50 年。该项目地上2层建筑总高度为9.450m(从消防车可到达的一层室外地面算至建筑最高层平屋面面层标高),属于多层民用建筑。地上建筑耐火等级为二级结构类型为框架结构,框架抗震等级为四级。设防类别为标准设防类,环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。
  • 包含:目录,结构设计总说明,基础设计说明,基础平面布置图,柱平面布置图及柱表,地梁层(-0.700m)结构平面布置图,二层(4.450m)结构平面布置图,二层(4.450m)梁平法配筋图,屋面(8.950m)梁平法配筋图,楼梯,水泥纤维板(埃特板)吊顶设计图,等共14张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

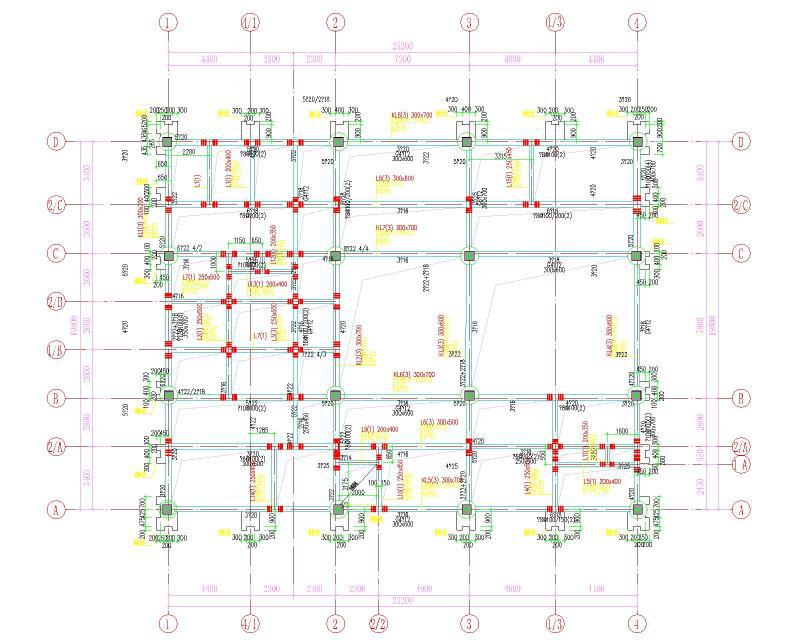

  • 二层(4.450m)梁平法配筋图
    二层(4.450m)梁平法配筋图

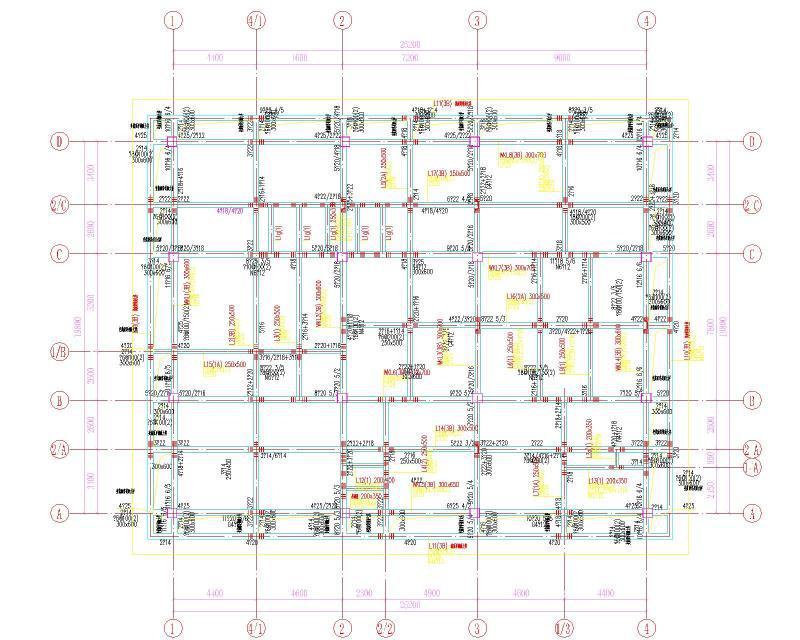

  • 屋面(8.950m)梁平法配筋图
    屋面(8.950m)梁平法配筋图

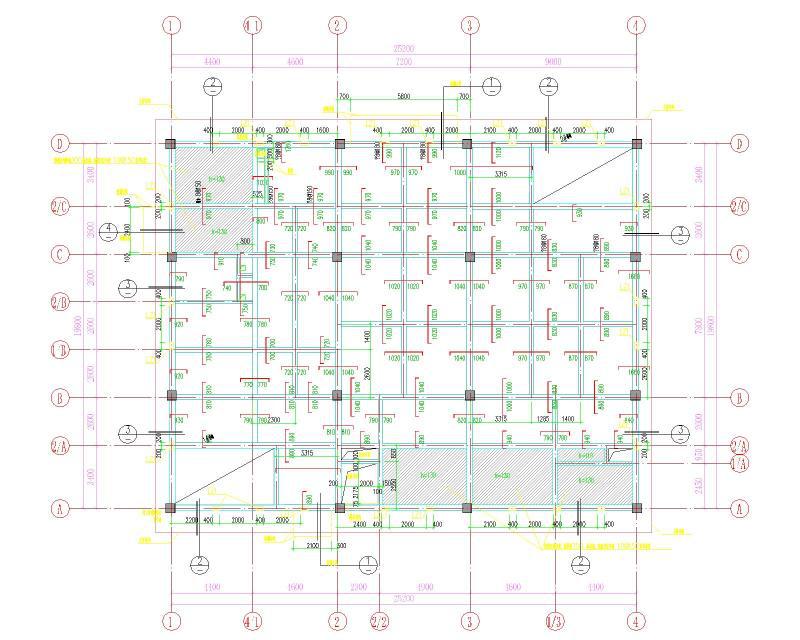

  • 地梁层(-0.700m)结构平面布置图
    地梁层(-0.700m)结构平面布置图

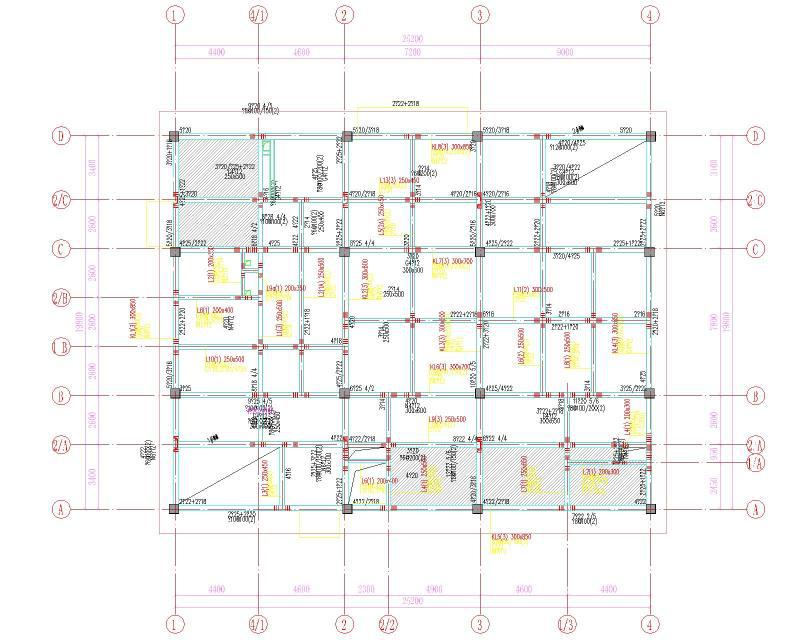

  • 二层(4.450m)结构平面布置图
    二层(4.450m)结构平面布置图

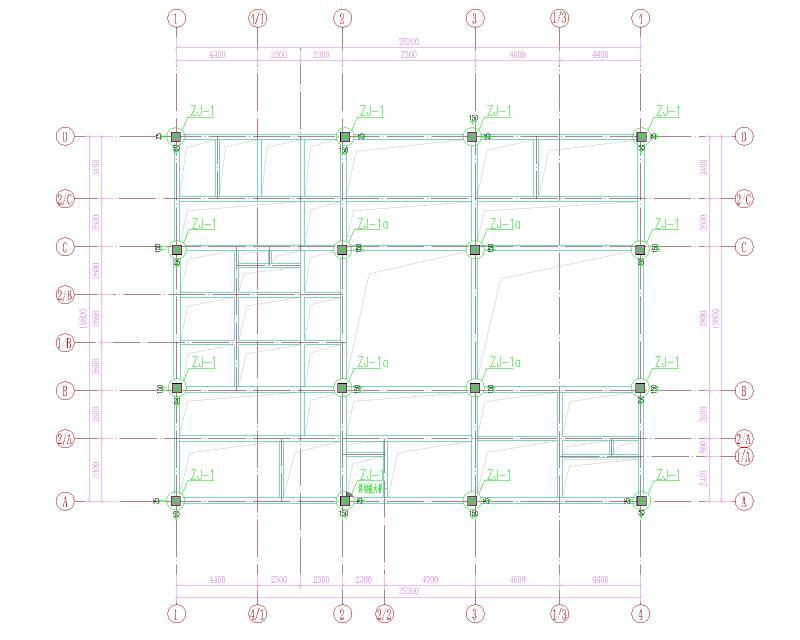

  • 基础平面布置图
    基础平面布置图
  • 屋面(8.950m)结构平面布置图
    屋面(8.950m)结构平面布置图
以上是部分截图,请下载附件后查看完整高清内容
