3层框架戒毒所男性康复居住楼结施cad平面布置图

  • 建筑类别:住宅,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:16张
  • 设计年代:近代
该附件为: 三层框架戒毒所男性康复居住楼结施 格式为CAD,。
一、项目概要:
  • 该项目的±0.000标高的高程为1308.5m。基本风压 Wo=0.30kn/平方米 ,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组;设计使用年限:50 年,结构层数:地上三层,土建结构高度为:12.550m。结构类型为框架结构,框架抗震等级为四级。设防类别为标准设防类。环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。基础形式为桩基、独立基础。根据地勘报告,地基持力层为中风化灰岩,承载力特征值fa=4000kPa。基础设计等级为乙级。根据地勘报告,场地土类别为Ⅱ类,除特殊注明外的桩基需嵌入中风化岩深度≥500mm。
  • 包含:结构设计总说明,基础设计说明,结构设计总说明,地梁层结构平面布置图,柱平面布置图及柱表,二层板平面布置图,二层梁平法配筋图,屋面层板平面布置图,屋面层梁平法配筋图,标高结构平面布置图,楼梯详图,等共计16张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

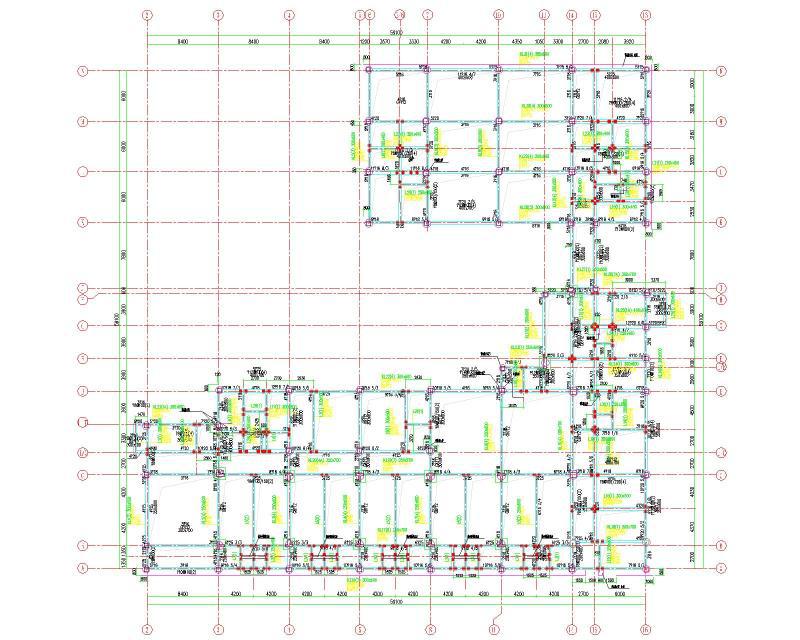

  • 二层梁平法配筋图
    二层梁平法配筋图

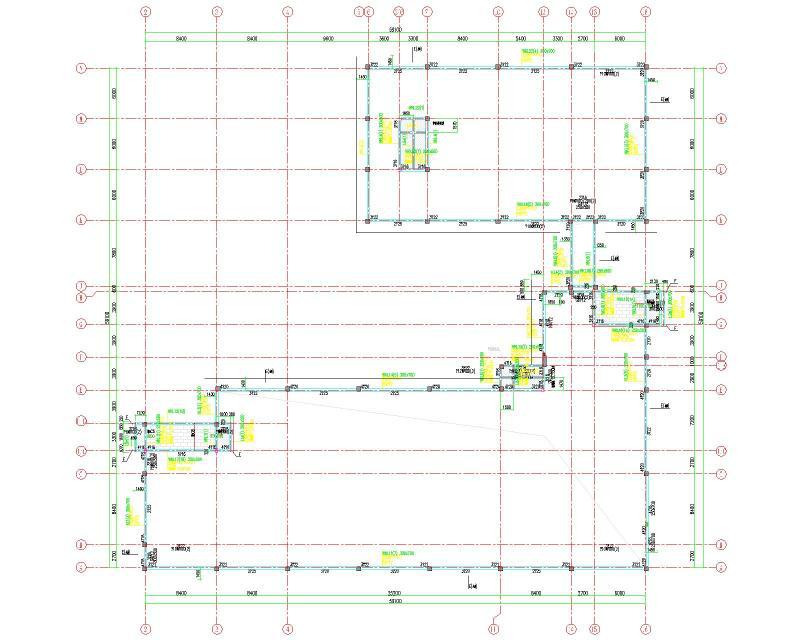

  • 标高结构平面布置图
    标高结构平面布置图

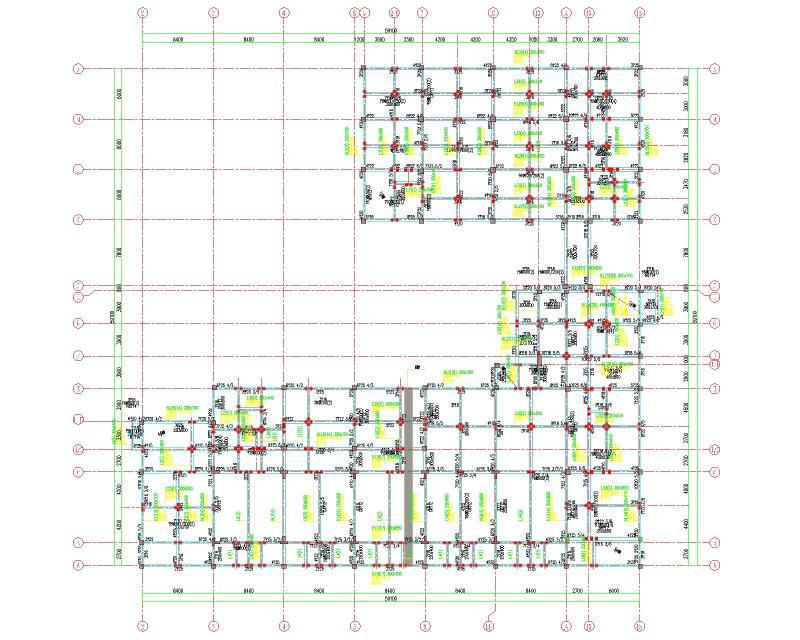

  • 地梁层结构平面布置图
    地梁层结构平面布置图

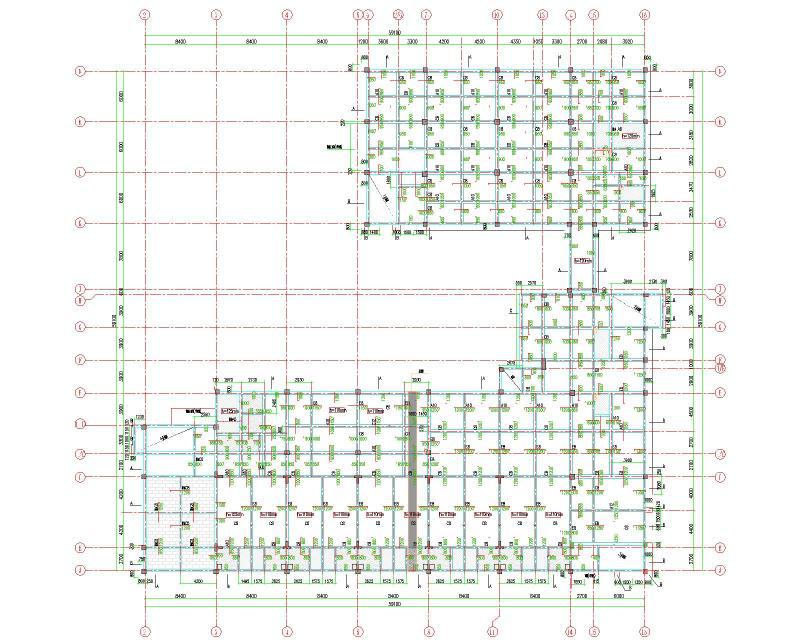

  • 二层板平面布置图
    二层板平面布置图

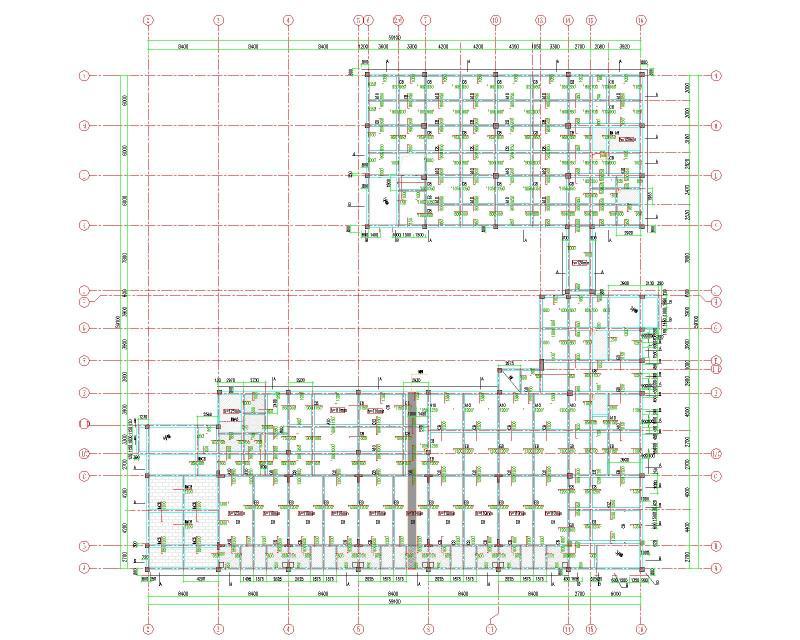

  • 三层板平面布置图
    三层板平面布置图
  • 屋面层板平面布置图
    屋面层板平面布置图
以上是部分截图,请下载附件后查看完整高清内容
