2层强制隔离戒毒所干警综合楼暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1018.77平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省特类人员强制隔离戒毒所及配套基础设施建设项目--T-05-干警综合楼 暖通施工图 。建设性质:新建。本栋单体主要功能为:餐厅、包房、厨房及配套用房、卫生间、设备用房等。建筑类别为多层民用建筑,耐火等级为二级。建筑设计面积:1018.77平方米。建筑层数:地上2层。建筑高度:地上高度9.45米。
该资料内容包括:通风系统及防烟排烟系统。
部分图纸展示:
以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

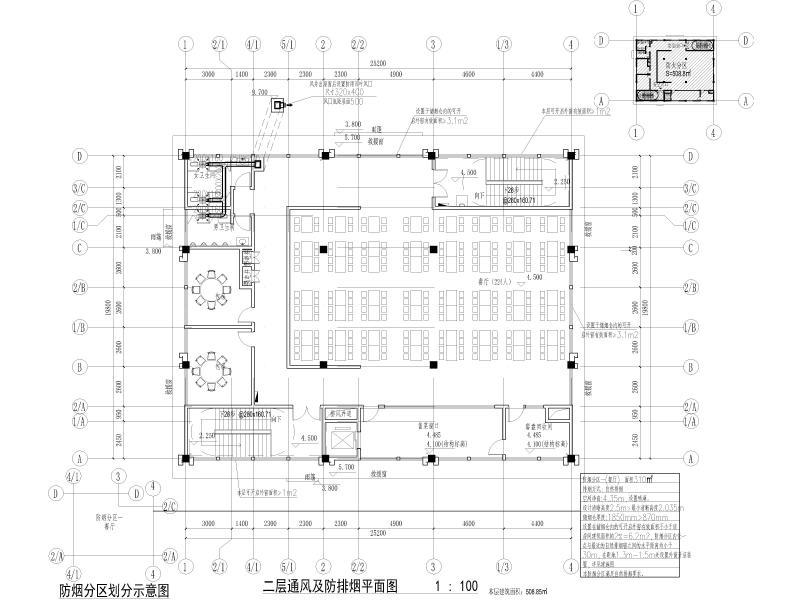

  • 二层通风及防排烟平面图
    二层通风及防排烟平面图

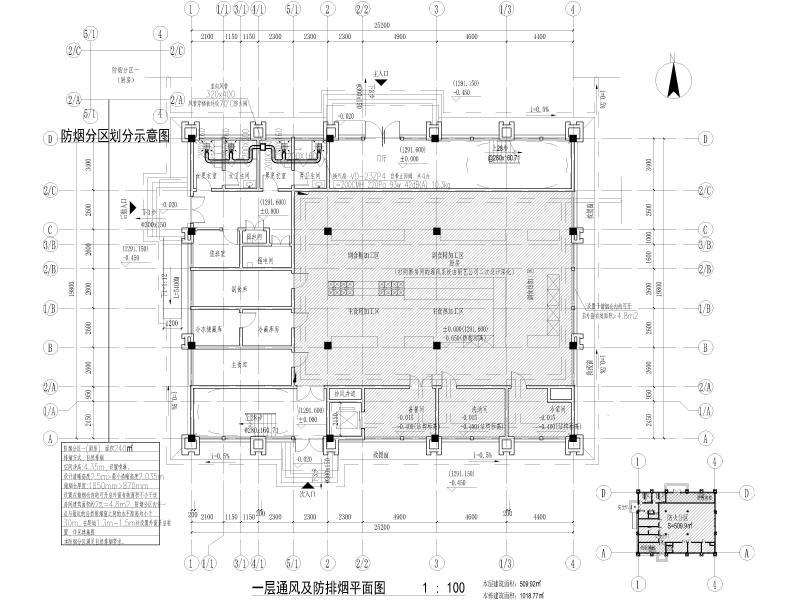

  • 一层通风及防排烟平面图
    一层通风及防排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
