单层框架结构戒毒所后勤保障楼结施cad平面布置图

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:8张
  • 设计年代:近代
该附件为: 单层框架结构戒毒所后勤保障楼结施 格式为CAD,。
一、项目概要:
  • 该项目的±0.000标高的高程为1306.700m。基本风压Wo =0.30kn/平方米 ,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组;设计使用年限:50 年。工程主要功能为后勤保障房。结构层数:地上一层;土建结构高度为:4.450m。结构类型为框架结构,框架抗震等级为四级。设防类别为标准设防类。环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。根据地勘建议,本基础形式采用柱下独立基础、墙下条形基础。地基处理可采用分层碾压或强夯的方式。换填材料采用1:3砂碎石比进行分层碾压,碎石粒径不大于5cm,分层压实厚度不大于30cm。
  • 包含:资料目录,结构设计总说明,基础平面布置图,柱平面布置图,屋面层(4.450m)梁配筋图,屋面层(4.450m)板配筋图,屋架层(6.150m)梁配筋图,共计8张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

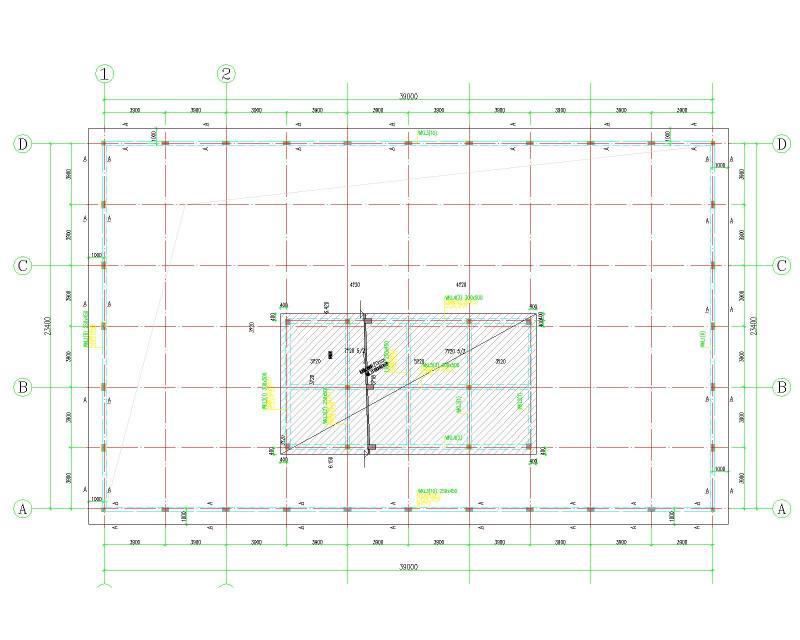

  • 屋架层(6.150m)梁配筋图
    屋架层(6.150m)梁配筋图

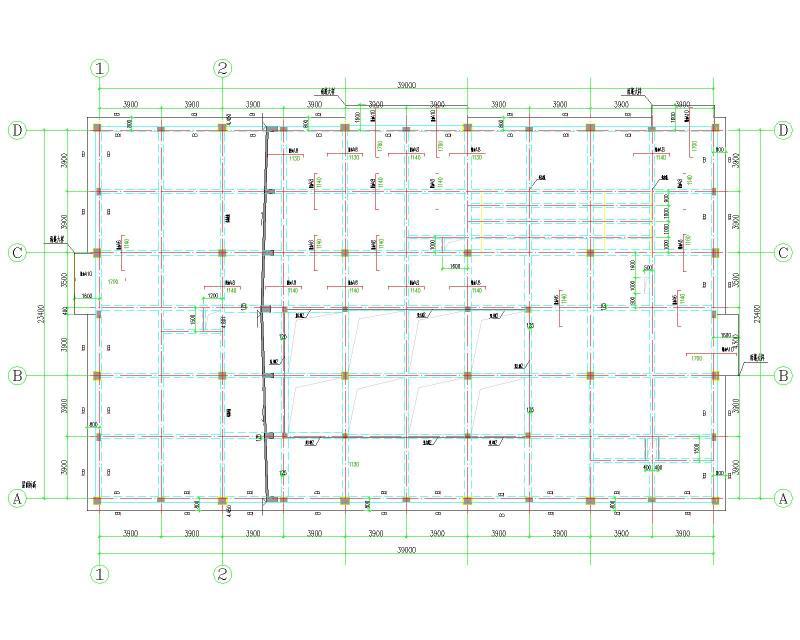

  • 屋面层(4.450m)板配筋图
    屋面层(4.450m)板配筋图

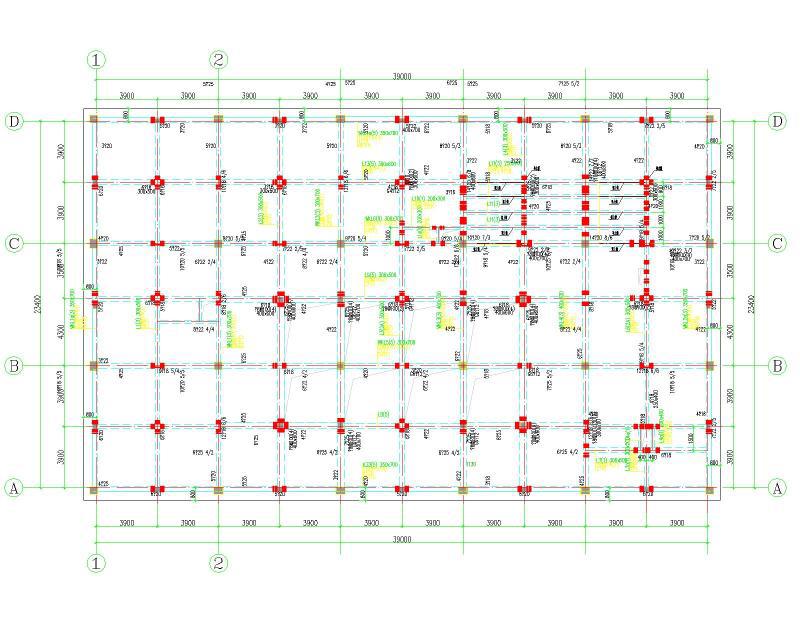

  • 屋面层(4.450m)梁配筋图
    屋面层(4.450m)梁配筋图

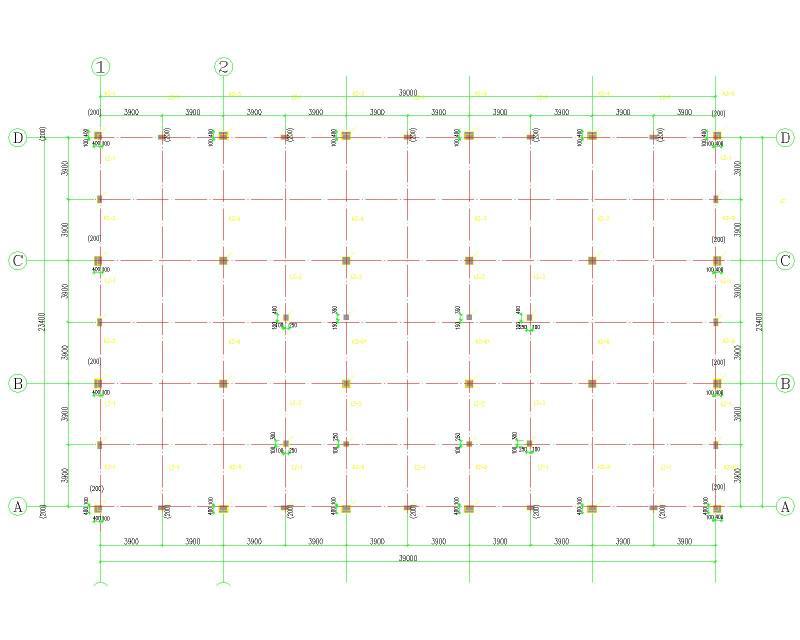

  • 柱平面布置图
    柱平面布置图

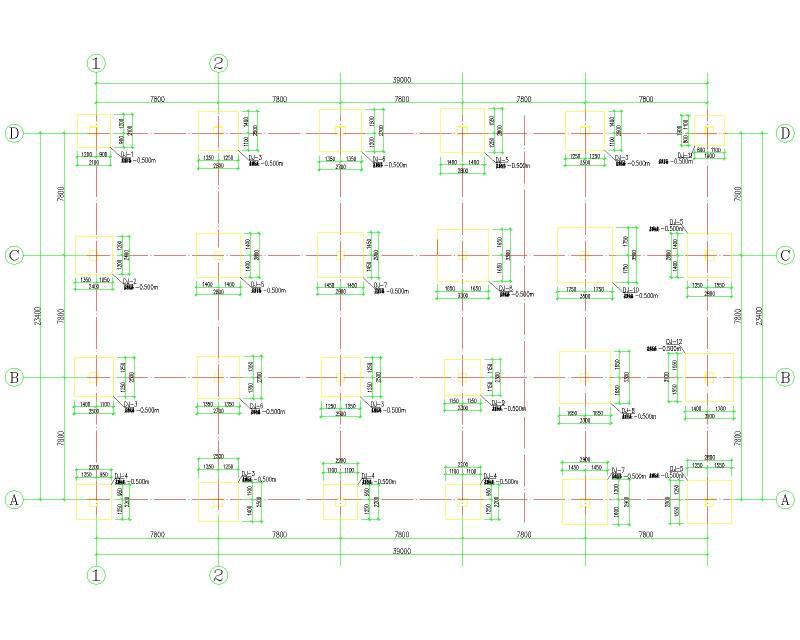

  • 基础平面布置图
    基础平面布置图
  • 填充墙构造柱的配筋和构造
    填充墙构造柱的配筋和构造
以上是部分截图,请下载附件后查看完整高清内容
