一份10层综合办公楼给排水CAD施工图纸

hhtu3yy · 发表于 2020-2-18 19:03:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：12896平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：30
大样节点：水箱,卫生间,集水坑
项目所在地：浙江

附件详情

给排水设计总说明
管道防护密闭处理图
给水系统一及1#~6#集水坑排水管道系统图
给水系统二
FL-1~8,W-1~5
WL-1~4,FL-2。战时水箱给水系统图、水池给排水管道系统
YL-1~23及1#~5#卫生间大样图
兼顾人防地下室战时给排水平面图

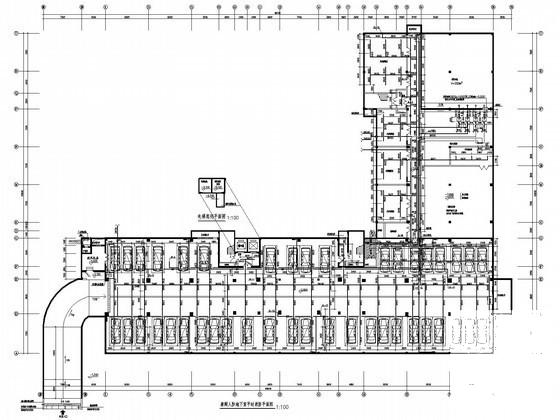

兼顾人防地下室平时给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层、六层给排水平面图
七层、八层给排水平面图
九层、36.900标高给排水平面图
机房层、屋顶层给排水平面图
消火栓泵管道系统图，1-1剖面图
自动喷淋管道系统图
兼顾人防地下室平时消防平面图
一至十层消防平面图
机房层、屋顶消防平面图

附件详情

项目概要：该项目为二类高层综合楼，耐火等级为一级，地下室耐火等级为一级，建筑面积为12896.3m ，建筑高度为41.200m,该项目由地下一层，地上十层组成。地下为人防，一~36.9米层为办公用房。
设计范围：该项目设计内容包括：室内外生活给水系统、消防给水系统、污废水系统、雨水系统、灭火器设置。
共计28张图纸

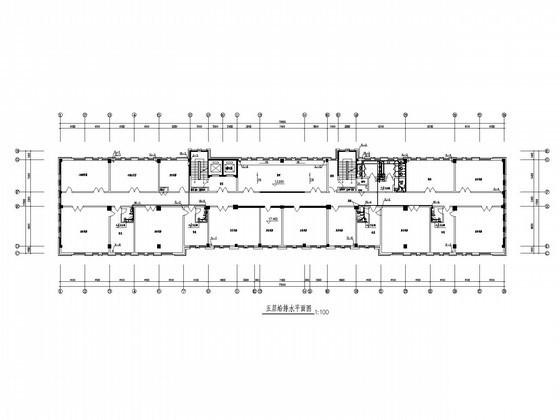

五层给排水平面图

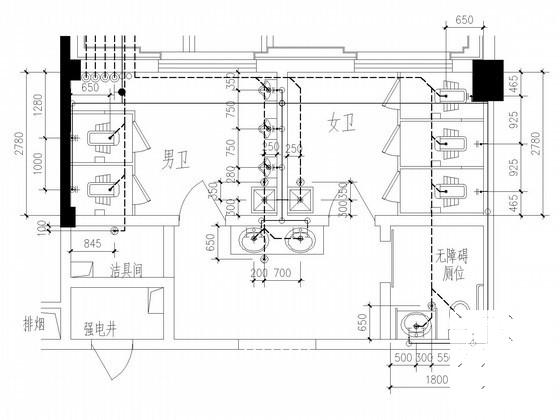

卫生间大样图

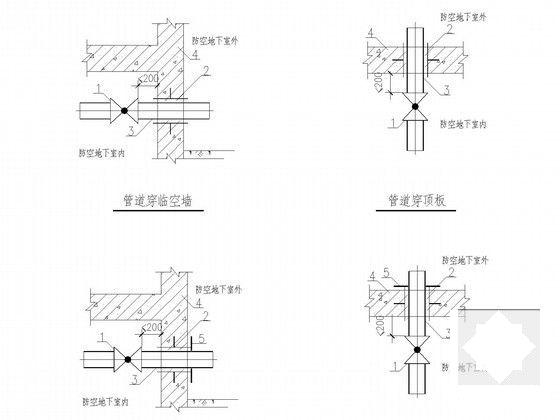

管道穿临空墙

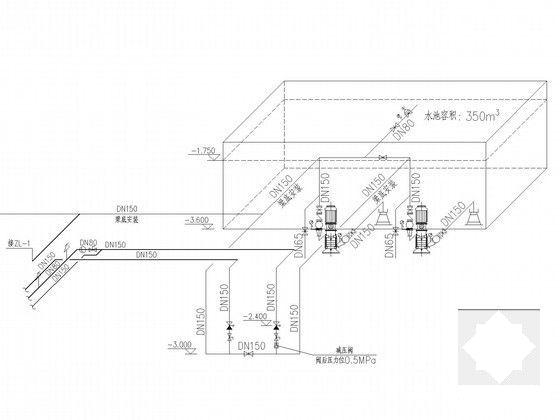

水池大样图

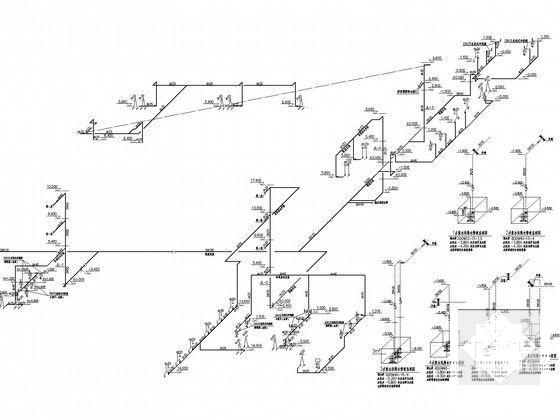

集水坑排水管道系统图

自动喷淋管道系统图
