[CAD]16m装配式预应力砼空心板桥标准通用图纸(68张最新规范).dwg

[复制链接]

0

主题

0

帖子

1093

积分

超级版主

Rank: 8Rank: 8

积分
1093
发表于 2020-11-30 20:57:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


上部结构指标:    公路等级:高速公路    路基宽度(m):32.00(整体式)、16.00(分离式)    汽车荷载等级:公路-Ⅰ级    行车道数:6、3    桥面宽度(m):2×15.50、1×15.50    跨径(m):16    斜度 (°):15    单幅桥梁板片数:12   ......   设计要点:    1.本标准图结构体系为先简支后桥面连续的体系,按部分预应力混凝土A类构件设计。150mm桥面C50混凝土整体化现浇层中计入75mm参与结构受力。    2.结构设计采用不同的软件进行分析,荷载横向分配系数按铰接板、刚接板法两种计算方法进行对比分析,取大值控制设计。    3.设计参数详见设计说明。   ......   适用范围:    1.处于平曲线段上的桥梁,各片板的实际跨径与本通用图的跨径相差应控制在±200mm范围内。    2.跨径组合为一联 1×16m或3×16m,各支点均采用板式橡胶支座。    3.本图设计荷载等级为公路-Ⅰ级,当有特载车辆通过时,应进行结构验算,并采取相应加强措施。   ......   下部结构指标:    公路等级:高速公路    路基宽度(m):整体式:32.0m、分离式:16.00m    设计安全等级:一级,桥梁结构的重要性系数取1.1    设计荷载:公路-Ⅰ级    车道数:双向6车道    桥面宽度(m):2×15.50    斜交角(°):0、15、30   ......   设计于2014年,共包含CAD设计图68张。

qs(1)-3(x)-4-3-2-03 空心板一般构造?.dwg
qs(1)-3(x)-4-3-2-03 空心板一般构造?.dwg

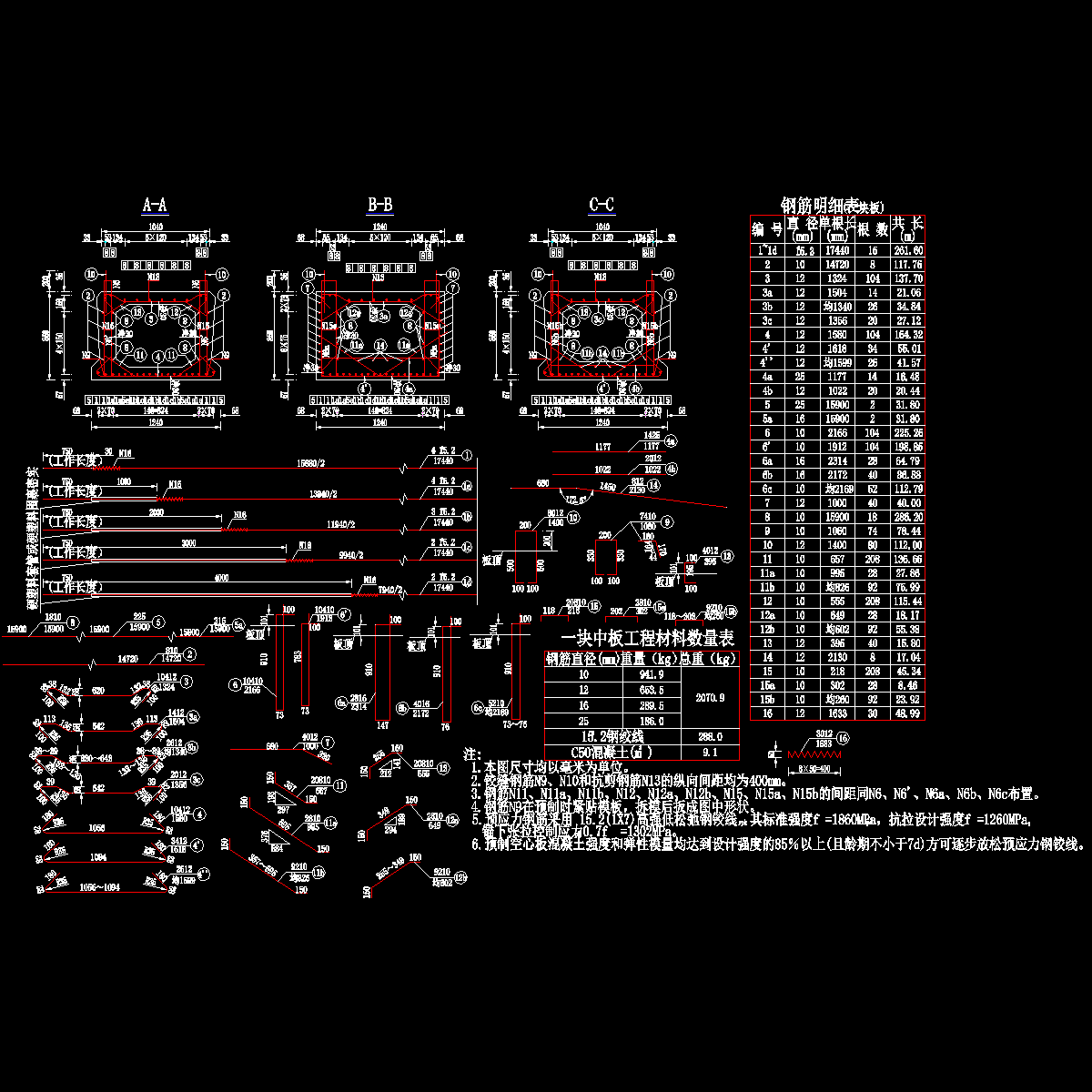

qs(1)-3(x)-4-3-2-04 中板钢筋构造1?.dwg
qs(1)-3(x)-4-3-2-04 中板钢筋构造1?.dwg

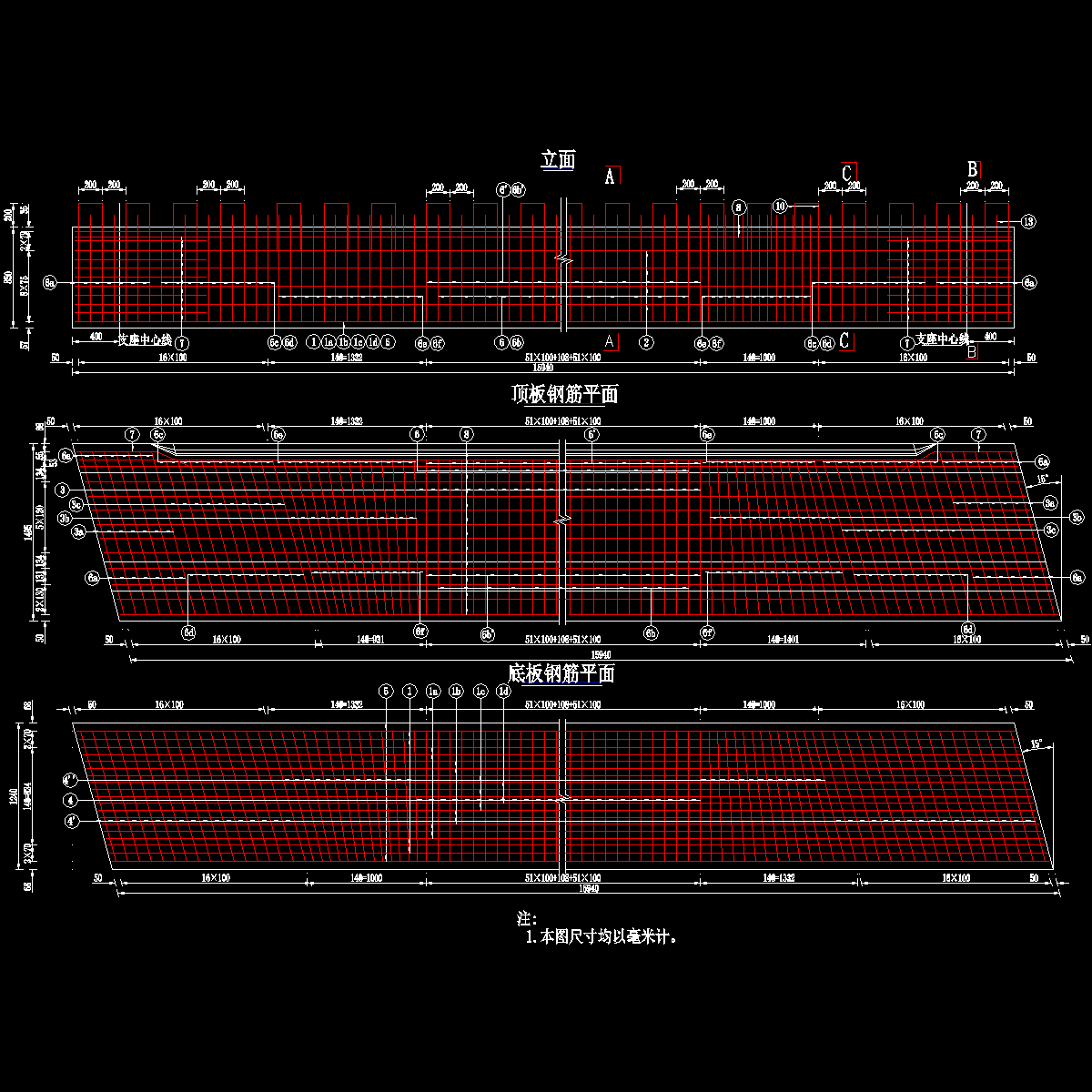

qs(1)-3(x)-4-3-2-04 中板钢筋构造2?.dwg
qs(1)-3(x)-4-3-2-04 中板钢筋构造2?.dwg

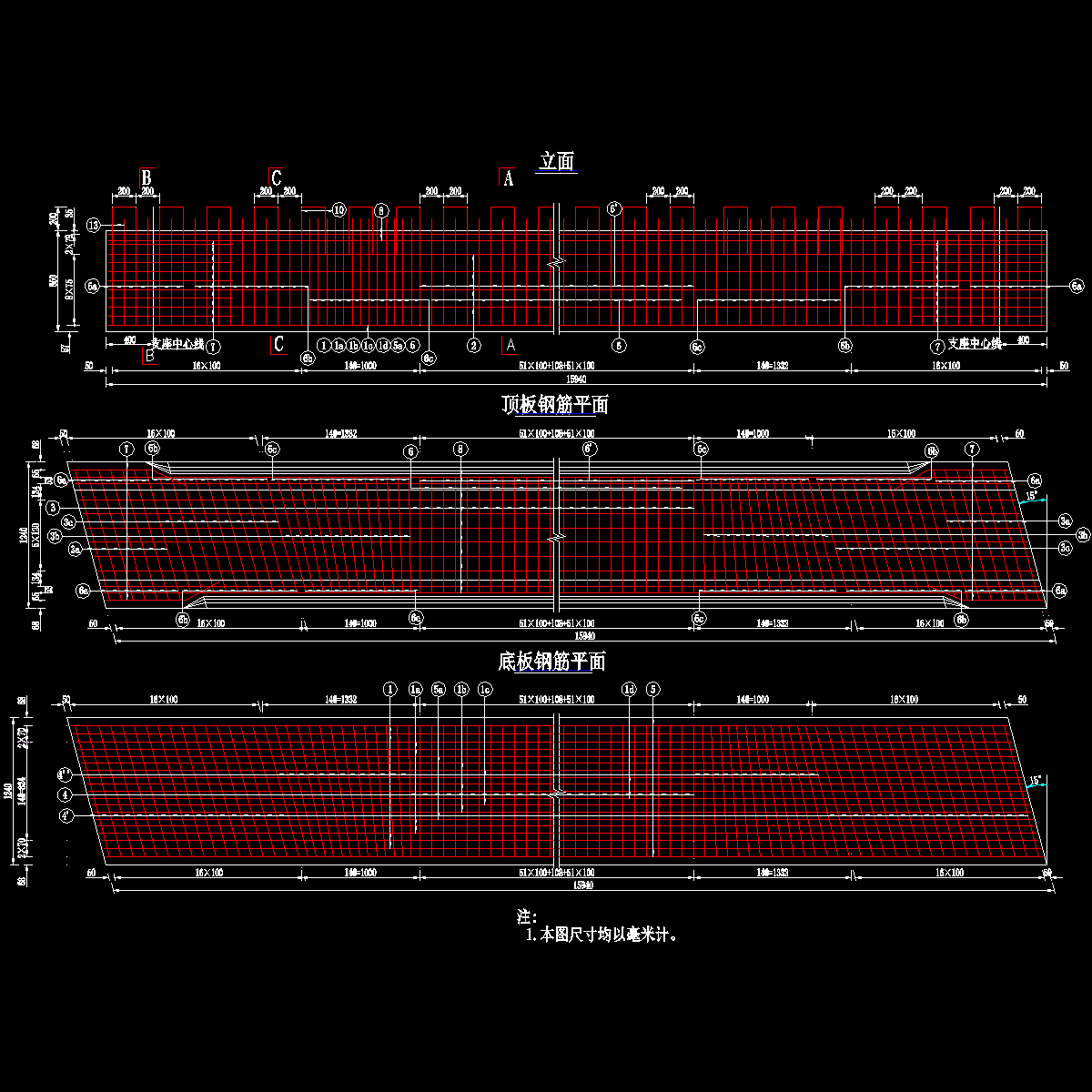

qs(1)-3(x)-4-3-2-05 边板钢筋构造1?.dwg
qs(1)-3(x)-4-3-2-05 边板钢筋构造1?.dwg

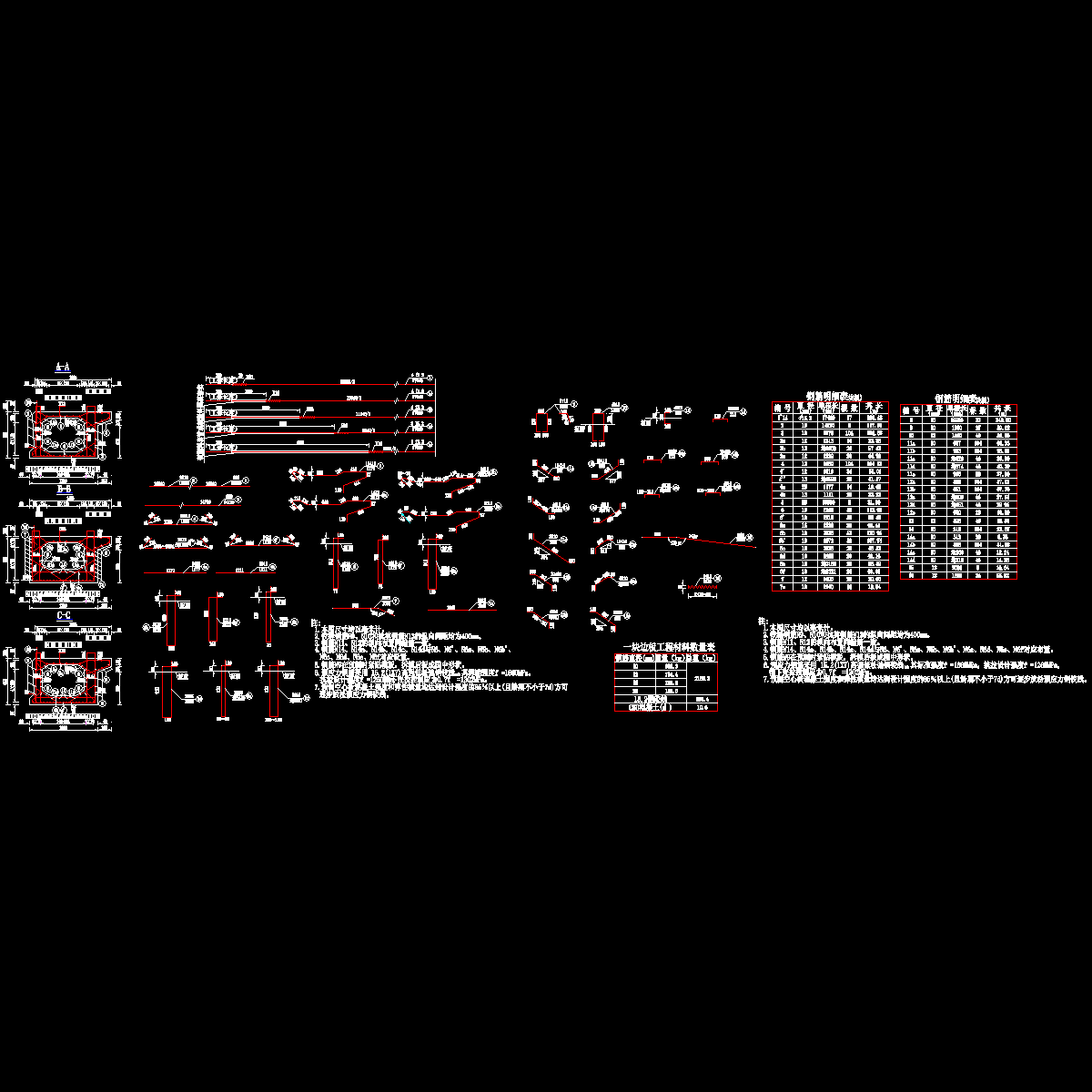

qs(1)-3(x)-4-3-2-05 边板钢筋构造2?3?.dwg
qs(1)-3(x)-4-3-2-05 边板钢筋构造2?3?.dwg

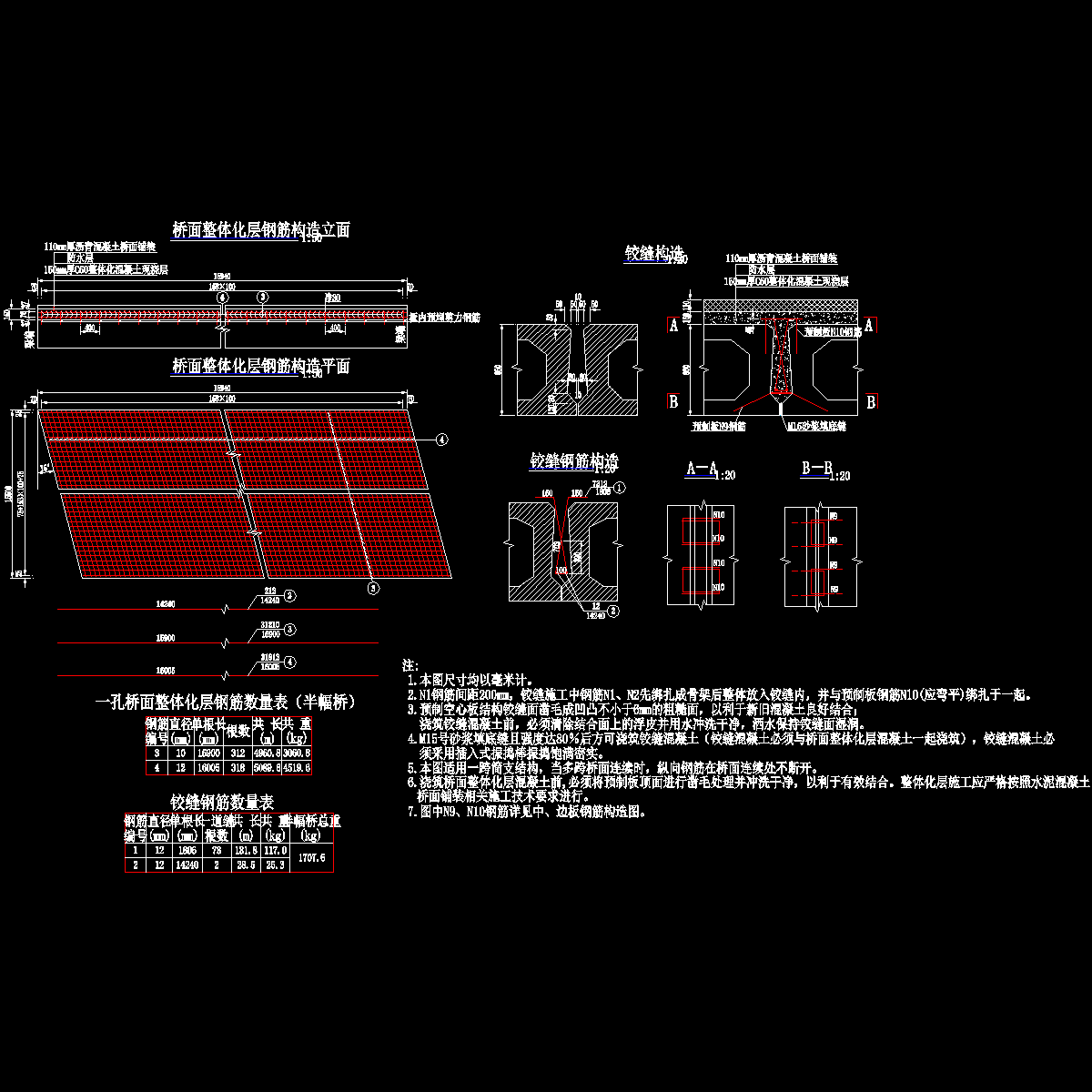

qs(1)-3(x)-4-3-2-06 桥面整体化层钢筋及铰缝钢筋构造?.dwg
qs(1)-3(x)-4-3-2-06 桥面整体化层钢筋及铰缝钢筋构造?.dwg
qs(1)-3(x)-4-3-2-07 支座构造?.dwg
qs(1)-3(x)-4-3-2-07 支座构造?.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec221d02sscwfs11.zip

8.92 MB

下载  售价: 100 积分    赚积分
