2层公租房配套基础设施暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4402.73平方米
  • 建筑地上层数:1层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 全空气系统:变风量
  • 送风方式:侧面送风
  • 项目所在地:贵州
项目概要:本项目为 贵州省公租房配套基础设施 暖通施工图 2019 ,由地下室、公租房基础设施组成 ,总建筑面积4402.73平方米。其中:地下部分共有两层,地下一由车库和设备区组成,地下二层层由为车库、人防区组成。设备区设有发电机房、储油间、配电房、水泵房等设备用房;地上部分共有一层,层高为5.4m。属一类多层公共建筑,耐火等级为一级,属新建工程。
设计范围:通风系统、防排烟系统
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

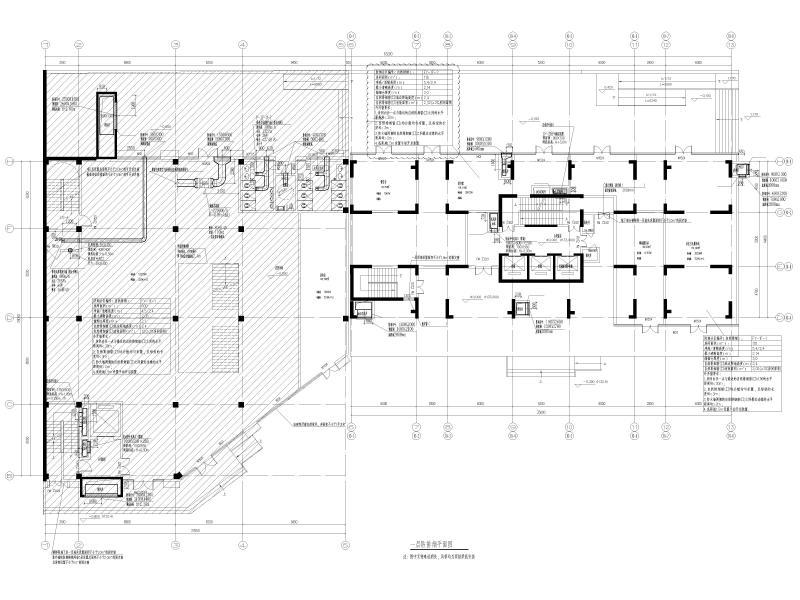

  • 一层防排烟平面图
    一层防排烟平面图

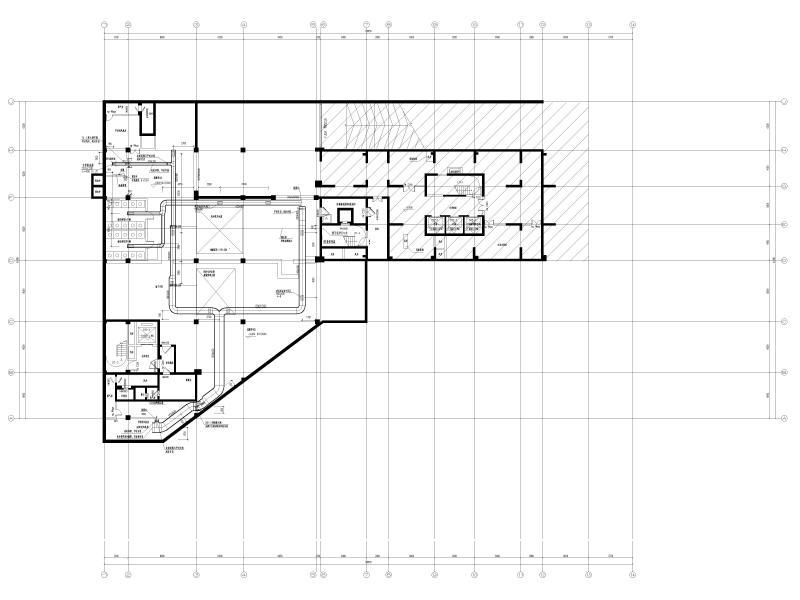

  • 地下二层战时通风系统平面图
    地下二层战时通风系统平面图

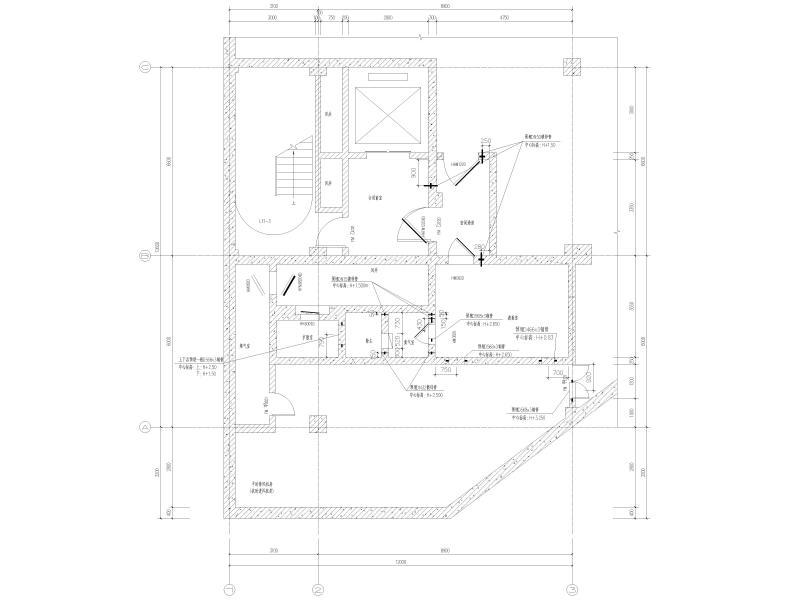

  • 第一防护单元进、排风口部预留洞平面图
    第一防护单元进、排风口部预留洞平面图

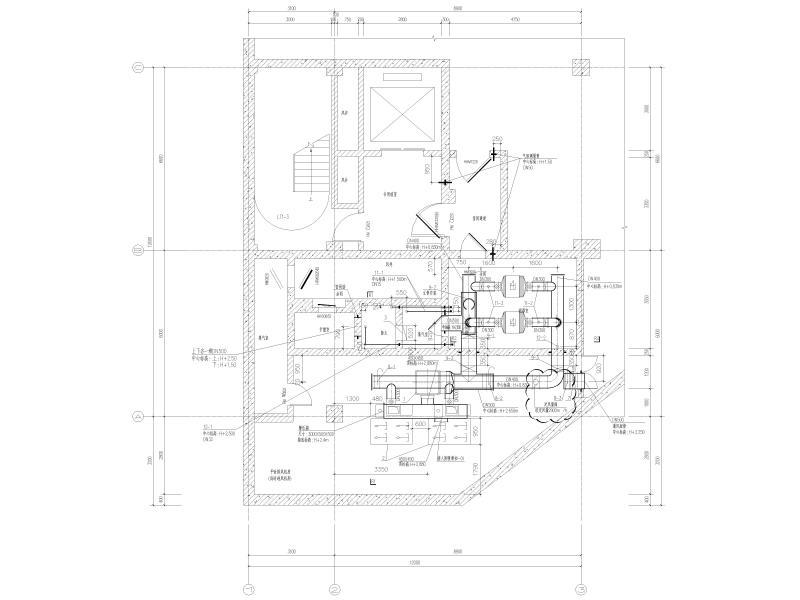

  • 第一防护单元进风口部通风平面详图
    第一防护单元进风口部通风平面详图

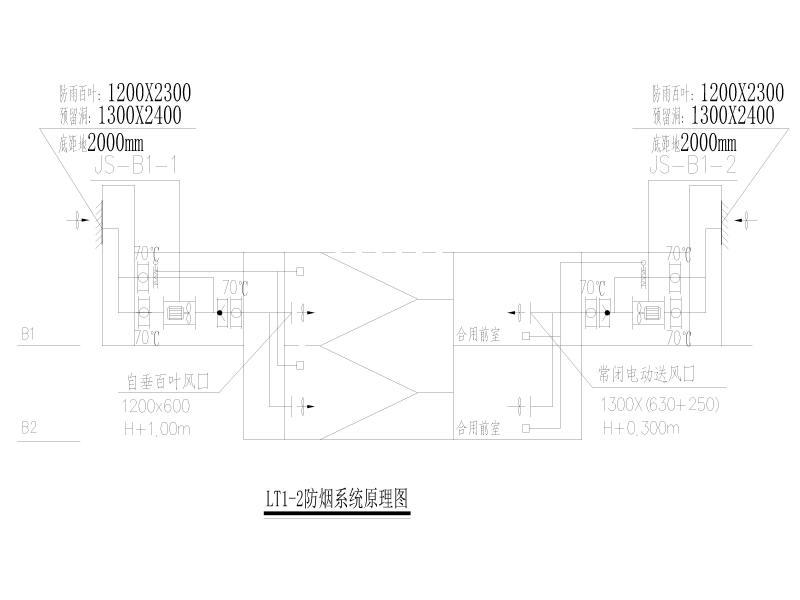

  • LT1-2防烟系统原理图
    LT1-2防烟系统原理图
以上是部分截图,请下载附件后查看完整高清内容
