一份12层住宅楼采暖设计CAD施工图纸（高37米）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑类型：高层建筑
• 建筑设计面积：11325平方米
• 建筑高度：37.80m
• 地上楼层：12
• 设计阶段：施工图设计
• 设计内容：采暖
• 附件设计说明：有
• 采暖系统：散热器热水
• 参考图纸：20张以下

附件详情

• 采暖设计施工说明
• 主要设备材料表
• 采暖平面图
• 采暖系统图
• 大样图

附件详情

本图纸为甘肃某高层住宅采暖图。该建筑为二类高层建筑，建筑总面积为11325平米，总高度为37.80米。地上共12层。一、二层为小商铺，层高为3.9m；三层至十二层为住宅，层高30.0m，屋顶设水箱间。图纸共10张。

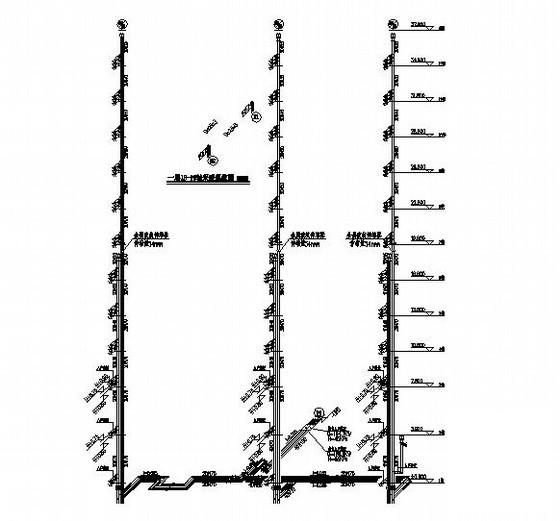

采暖系统图

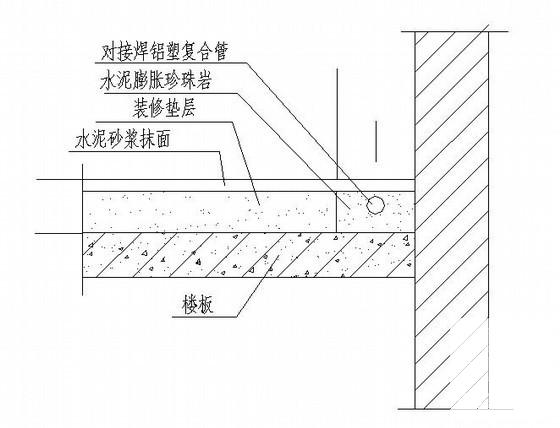

户内埋地管道做法详图

第 1 张图

第 2 张图

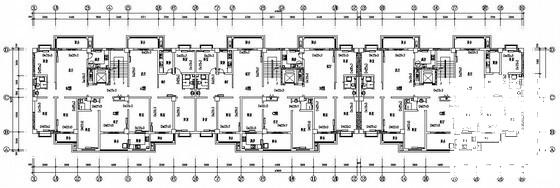

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
