5层大型仓库空调通风及防排烟系统设计施工CAD图纸

附件详情

  • 设计施工说明

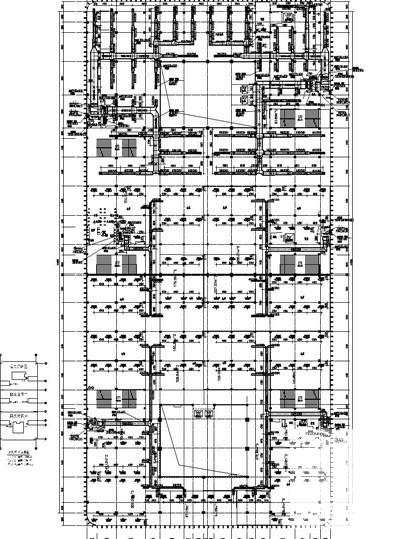

  • 空调风系统平面图
  • 空调水系统平面图
  • 空调机组控制原理图
  • 空调机组接管示意图
  • 制冷机房设备平面图
  • 空调水系统原理图
  • .......

附件详情

一、项目概要:
该项目位于广西南宁,为大型仓库,地上5层,总建筑设计面积:143350.33m2;计容面积:140413.81m2;建筑密度:28.11%;容积率:1.10;知名地产率:25.60%......
二、冷热源:
采用2台制冷量为2638KW的高性能系数的水冷离心式冷水机组,1台制冷量为2638KW的高性能系数的变频水冷离心式冷水机组,系统总制冷量为7914KW。水冷离心式冷水机组置于一层制冷机房,夏季供水温度为7°C,回水温度12°C;水冷离心式冷水机组设置3用1备4台冷冻水泵为系统提供动力......
三、空调水系统:
空调水系统为两管制闭式机械循环系统,水泵变频运行。采用高位膨胀水箱定压,对应3台冷水机组,设置6台方形横流式全钢板环保冷却塔于构架层屋面......
四、空调风系统:
小面积仓库采用风机盘管加新风系统,自然补风......

图纸共39张

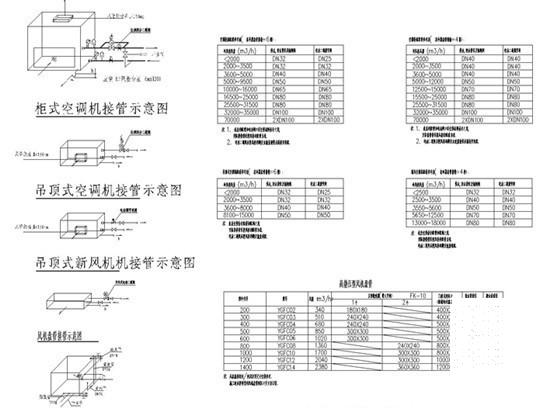

空调末端设备接管图

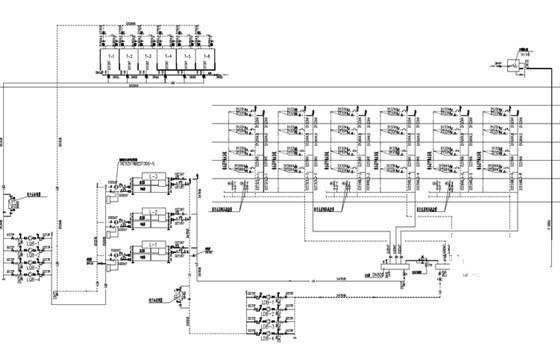

空调水系统原理图

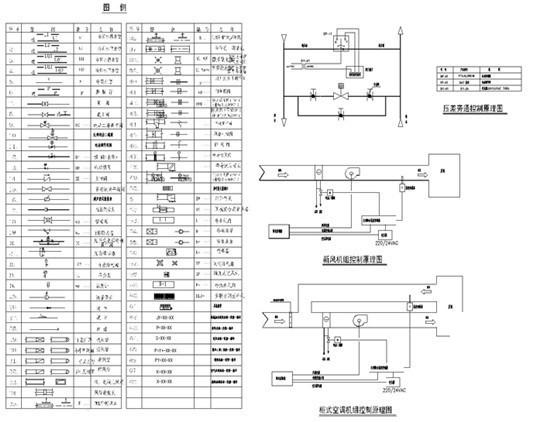

图例及设备表

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 仓库空调设计 - 1
    仓库空调设计 - 1
  • 仓库空调设计 - 2
    仓库空调设计 - 2
  • 仓库空调设计 - 3
    仓库空调设计 - 3
  • 仓库空调设计 - 4
    仓库空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
仓库空调设计下载
