一份4层教育研究院空调通风及防排烟系统设计CAD施工图纸(节能设计)

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2020-2-27 09:18:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:其它
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目为教育建筑,位于浙江省,共四层。建筑类别为实验室,会议室,办公室等。图纸内容包含设计施工说明,主要设备材料表及图例,空调风系统平面图,空调冷媒布置平面图等...

二、空调系统:

1.冷热源:采用变频多联式空调系统(即VRF系统)...

2.风系统:采用室内机加新风的空调形式...

三、通风排烟系统:

1.通风系统:公共卫生间均设有机械排风系统,排风量按照10次/小时换气次数计算...

2.防排烟系统:该项目各房间以及其他功能区域均满足自然排烟要求...

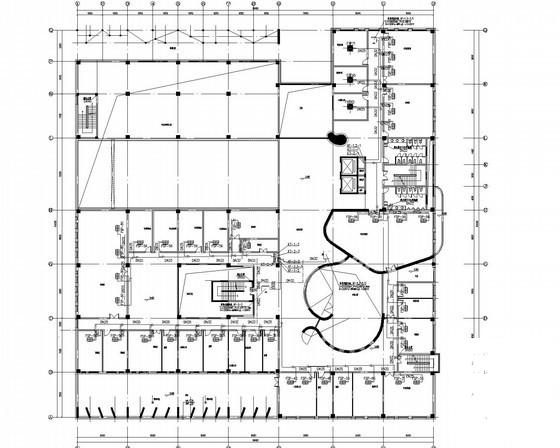

一层冷媒管布置平面图

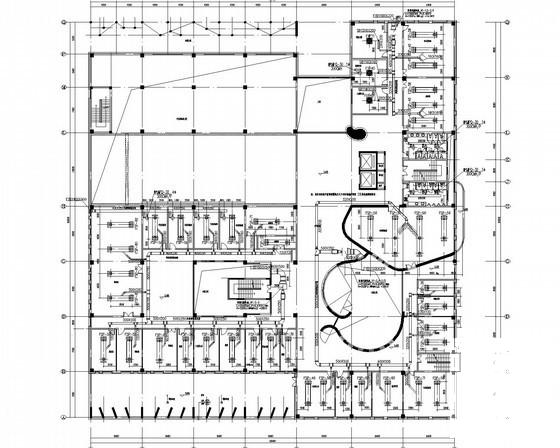

二层空调风系统平面图

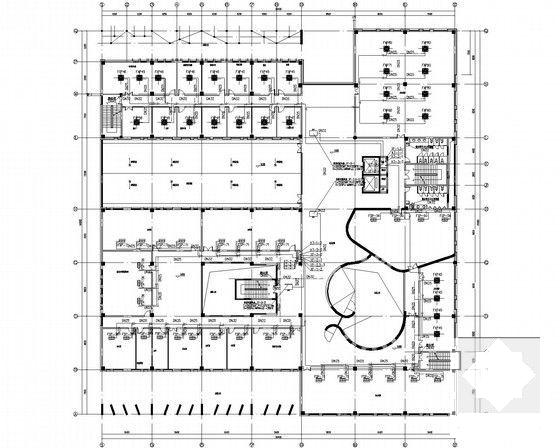

三层空调风系统平面图

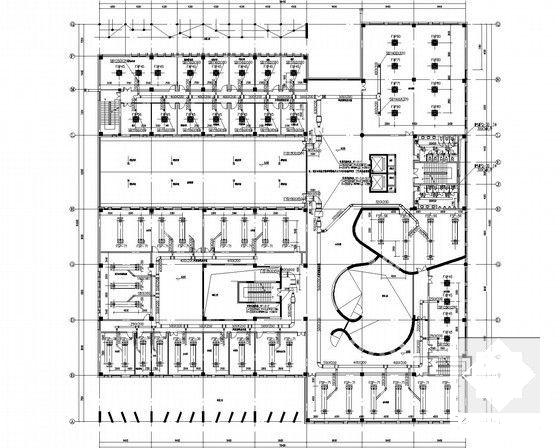

三层冷媒管布置平面图

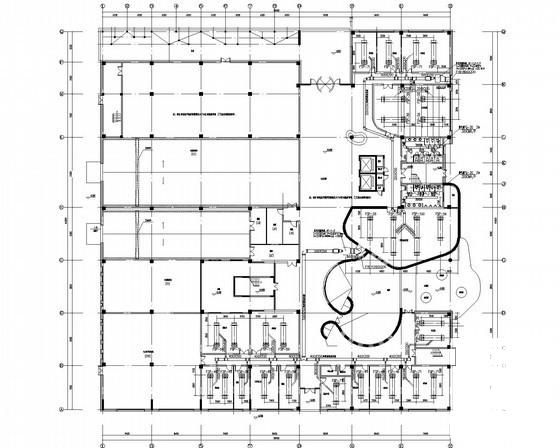

二层冷媒管布置平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图

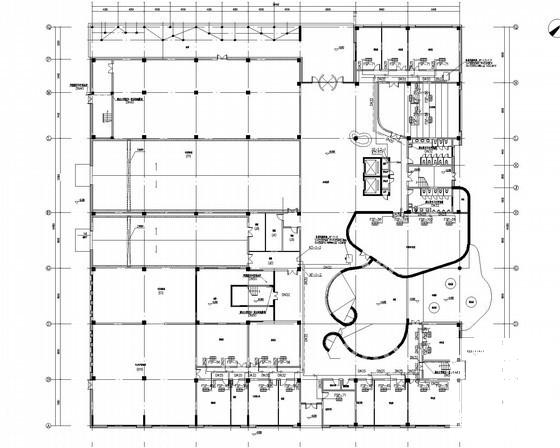

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
