14万平超高层写字楼暖通空调设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,酒店,娱乐,餐饮
• 建筑高度类型：超高层建筑
• 建筑设计面积：140000平方米
• 建筑地上层数：32层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 采暖系统：其它
• 水系统：双管制,四管制,异程式
• 送风方式：散流器送风
• 项目所在地：山西

附件详情

• 设计施工总说明
• 设备材料表
• 空调水系统图
• 采暖通风平面图
• 加压送风系统图
• 空调水系统图平面图
• 施工设计图

附件详情

一、项目概要
1、该项目为某房地产公司开发的两栋楼盘,建筑群涉及酒店商业,宴会厅,休闲娱乐(KTV和酒吧),会议中心,办公和大活动室，附属用房和设备用房......
2、建筑类别：1#楼为一类超高层民用公共建筑，2#楼二类民用公共建筑.建筑面积146282.91m2，建筑高度：1#楼:144.65m,2#楼:27.8m。
二、设计内容
1 、空调冷热源：夏季供回水温度为7/12℃冷水,冬季供回水温度为55/45℃。
2、空调水系统：冷热水系统采用自动定压补水机组定压补水。客房部分为四管异程式系统，其余采用两管制异程系统。供水分三个区......
3、空调风系统：采用风机盘管加新风系统。新风机组入口处电动阀与机组连锁，机组停止运行时阀门关闭......
4、防排烟系统：本建筑的防烟楼梯间、消防电梯合用前室，防烟楼梯间前室，防烟楼梯间设有加压送风的防烟系统。卫生间均设风量200m3/h带逆止阀的卫生间通风器......

，图纸共40张。

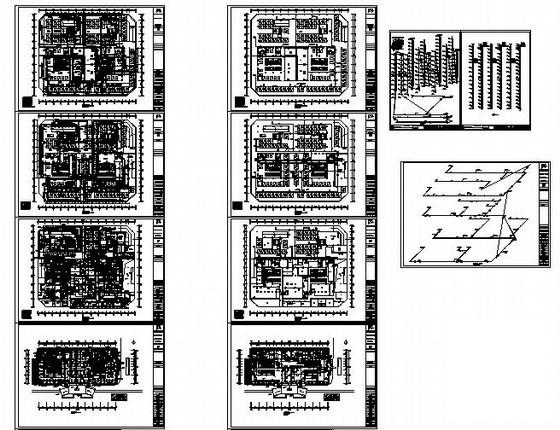

采暖通风图

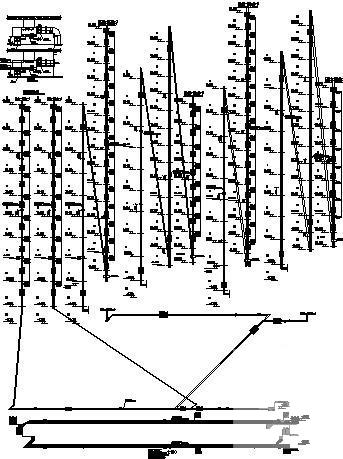

空调水系统图

施工系统图

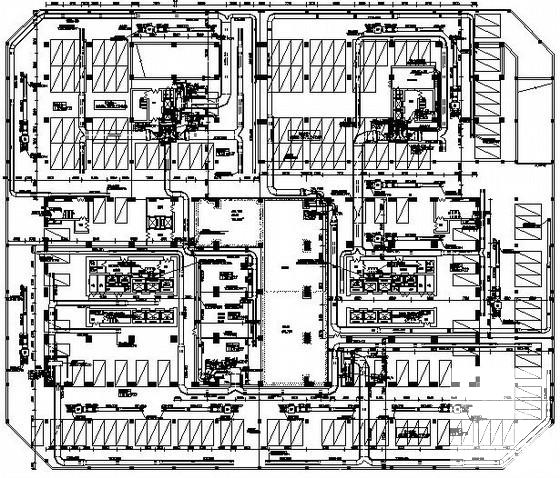

第 1 张图

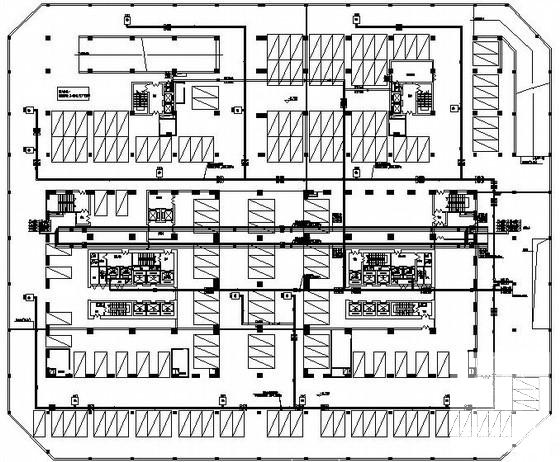

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 09:44:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
