24层写字楼暖通空调施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 地上层数:24层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:定流量,变流量,双管制
  • 送风方式:散流器送风
  • 节点大样:集分水器,风机盘管
  • 项目所在地:湖北

附件详情

  • 写字楼空调通风工程设计说明
  • 风管、水管减振安装图
  • 风机盘管控制原理图
  • 地板辐射采暖平面图

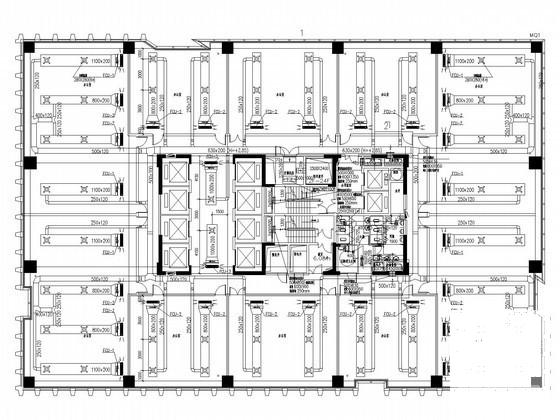

  • 空调风管平面图
  • 空调水管平面图
  • 分、集水器安装示意图
  • 采暖热水系统原理图
  • 写字楼空调水系统流程图
  • 热交换站水管平面图
  • 锅炉房燃油(气)系统原理图
  • 空调制冷站房水系统流程图
  • ......

附件详情

一、项目概要:
项目为由高层写字楼,写字楼地上24层,建筑高度为98米,地下二层为人防地下室,平时为汽车库,战时为二等人员掩蔽所、物资库、电站,地下一层为设备用房......
二、冷热源:
采用水冷离心式冷水机组作为空调冷源,冷冻水供回水温度为6/12度,采用燃气真空热水锅炉为空调热源,锅炉房设置在地下一层......
三、空调系统:
空调水系统采用闭式两管制变流量系统,冷却水采用定流量系统,写字楼一层大堂采用吊式空调机组,采用独立的新风机组处理新风,二层及以上的办公部分采用风机盘管加新风系统......
四、采暖系统:
大堂设置低温地板辐射采暖系统。锅炉房设有板式换热器,提供55/45°C的地板辐射采暖热水,设两台水泵,一用一备......
五、通风排烟系统:
1.卫生间按10次/小时设置机械排风系统。
2.写字楼核心筒内防烟楼梯间、合用前室分别设加压送风系统。
3.地上部分有外窗的房间采用自然排烟方式,房间可开启外窗面积不小于房间面积的2%......

图纸共40张。

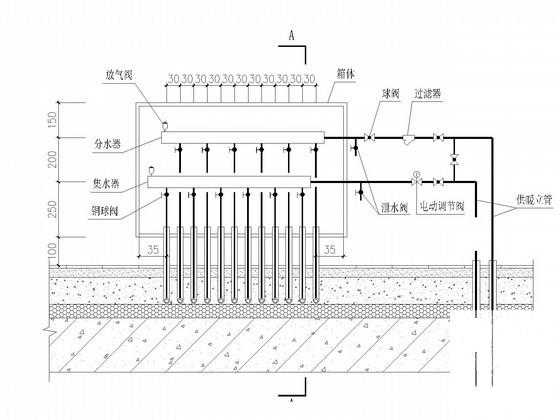

分集水器安装示意图

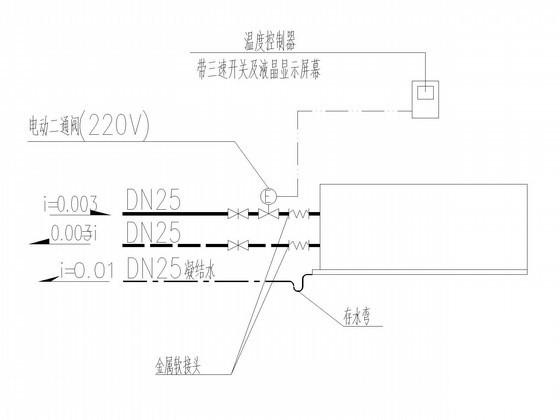

风机盘管接管安装示意

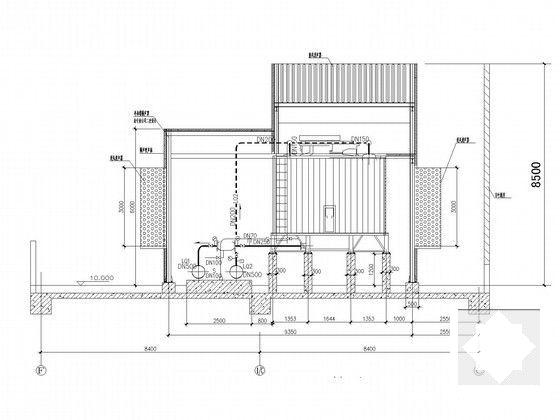

冷冻站、锅炉房、冷却塔剖面图

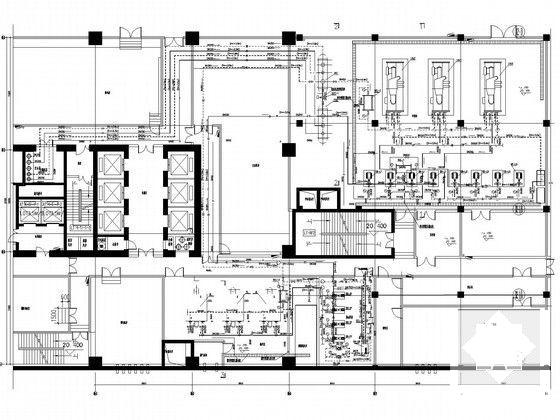

冷冻站锅炉房水管平面图

热交换站水管平面图

卧式水泵减振安装大样

写字楼地板辐射采暖热水系统原理图

写字楼一层地板辐射采暖平面图

空调制冷站房水系统流程图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 暖通空调施工 - 1
    暖通空调施工 - 1
  • 暖通空调施工 - 2
    暖通空调施工 - 2
  • 暖通空调施工 - 3
    暖通空调施工 - 3
  • 暖通空调施工 - 4
    暖通空调施工 - 4
  • 暖通空调施工 - 5
    暖通空调施工 - 5
  • 暖通空调施工 - 6
    暖通空调施工 - 6
  • 暖通空调施工 - 7
    暖通空调施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
