一份26层层酒店采暖及防排烟系统设计CAD施工图纸(大院作品)

[复制链接]

0

主题

0

帖子

1037

积分

超级版主

Rank: 8Rank: 8

积分
1037
发表于 2020-2-29 09:40:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:39000平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 水系统:同程式
  • 项目所在地:北京

附件详情

  • 设计施工说明
  • 图例及设备表
  • 采暖系统立管图
  • 户内采暖系统图
  • 采暖通风空调平面图
  • 屋顶风机布置平面图
  • 防排烟系统原理图
  • 采暖管井大样图
  • ...

附件详情

一、项目概要:
该项目是北京两栋酒店。一类高层建筑,建筑面积约为3.9万平方米,两栋酒店均为地上26层地下2层...
二、热源:
该项目冬季采暖采用集中供热,由位于地下二层的热交换站提供80°C/60°C热水供采暖系统使用。采暖系统采用隔膜式气压罐定压...
三、采暖系统:
1.采暖系统分高区,低区;低区为一~十三层,系统工作压力0.60MPa;高区为十四~二十六层。
2.采暖系统采用下供下回双管系统,户内系统采用 分户计量 双管同程系统...
四、防排烟系统:
1.合用前室设置机械加压送风系统。
2.地上剪刀楼梯间按合用风道设置正压送风系统。
3.地下剪刀楼梯间按两个系统分别设置正压送风系统...

图纸共19张。

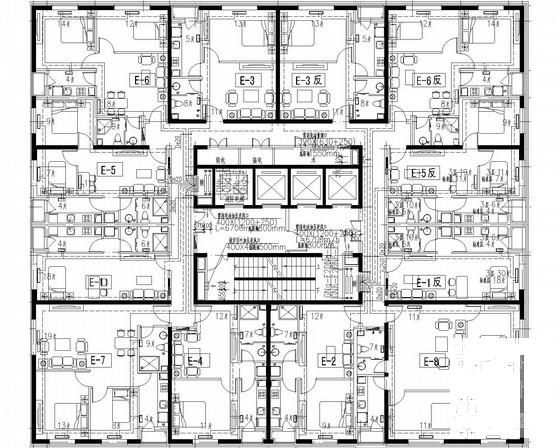

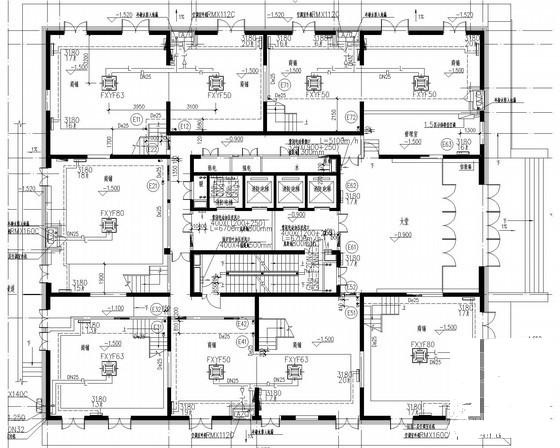

采暖通风空调平面图

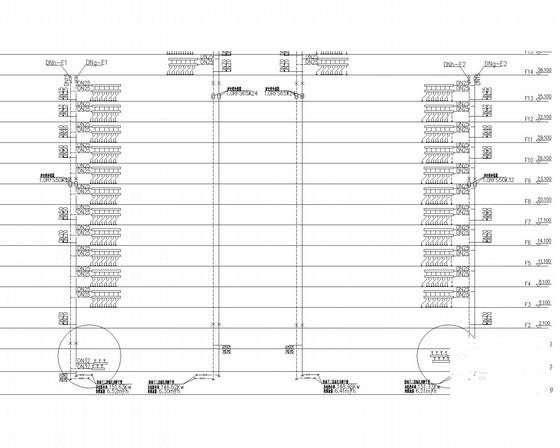

采暖系统立管图

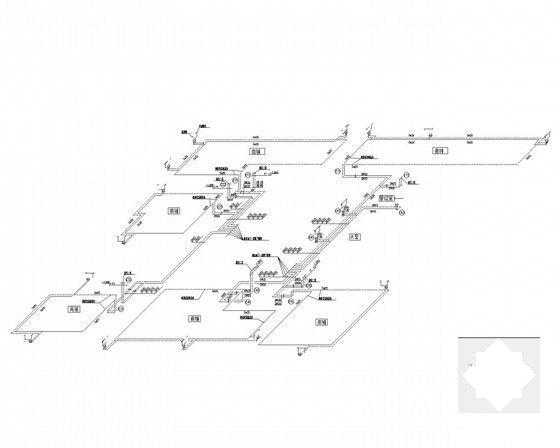

采暖系统图

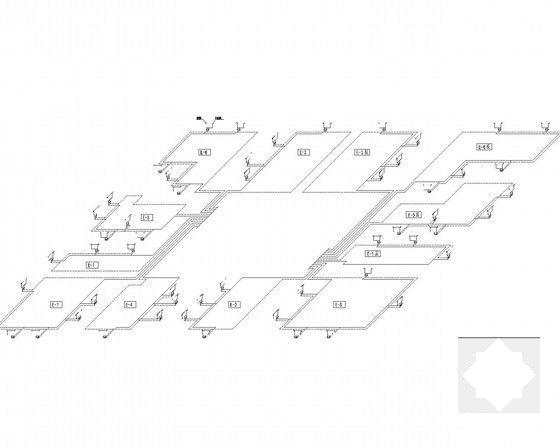

户内采暖系统图

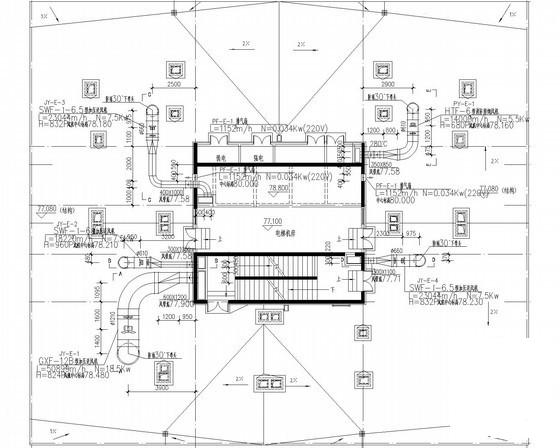

屋顶风机布置平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
