一份6层公共行政办公楼空调通风及消防系统设计CAD施工图纸（VRV系统）

uuyy88 · 发表于 2020-2-27 14:52:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：无
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：15510.4平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计内容：空调,通风,其它
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
项目所在地：江西

附件详情

设计施工说明
空调通风图例
主要设备性能参数表

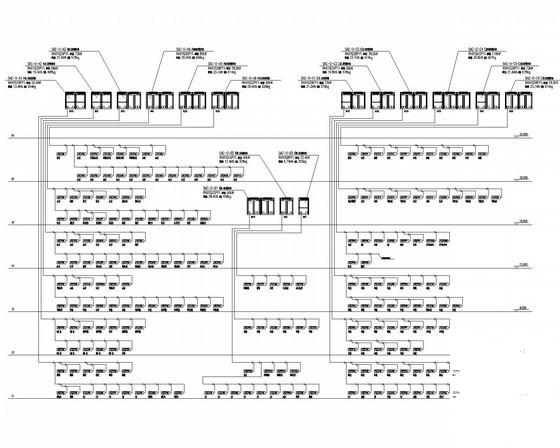

VRV配管流程图

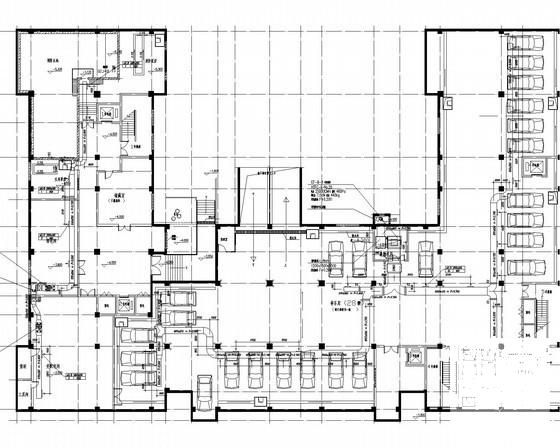

通风平面图

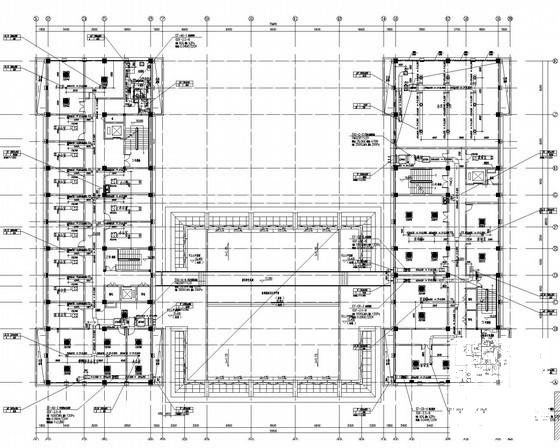

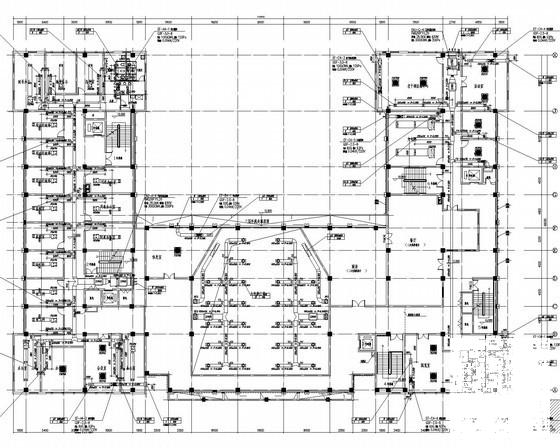

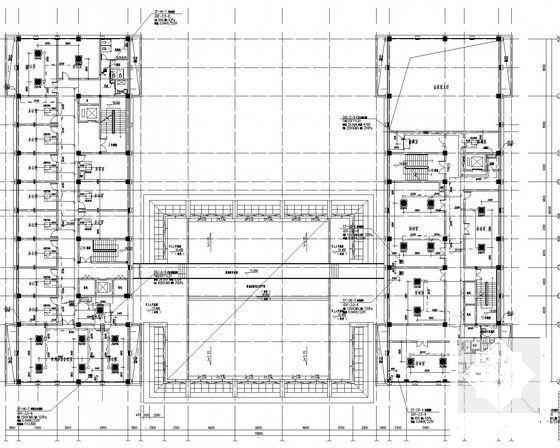

空调通风平面图
空调冷媒管平面图

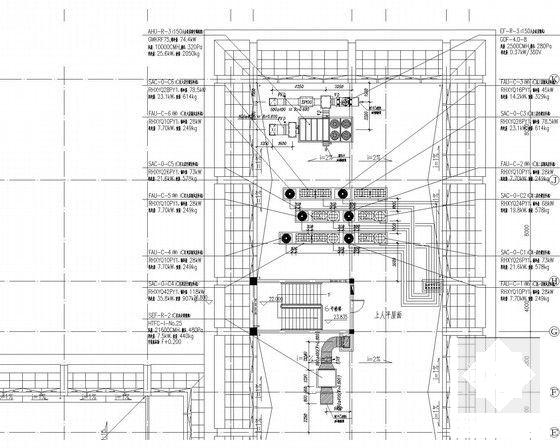

屋面设备布置平面图

附件详情

一、项目概要：
项目位于江西省，总建筑面积15510.4m2，地下一层，地上六层，总建筑高度26.8m...
二、空调系统：
1.该项目空调计算冷负荷1280kW；单位面积的冷负荷指标为98W/m2。
2.建筑内部房间均采用热泵型直接蒸发式变制冷剂流量多联空调系统。
3.为满足大空间空调气流组织的要求，采用独立的屋顶式空调机组...
三、通风系统：
1.卫生间设机械排风系统，排风量按每小时10次换气次数计算。
2.地下水泵房、弱电间设机械排风，换气次数6次/小时；变配电间设机械排风，换气次数8次/小时...
四、消防系统：
1.半地下室走道采用自然排烟方式，其有效可开启外窗面积不小于该走道面积的2%，且排烟口距最远点的水平距离不应超过30m。
2.地上内走道竖向设机械排烟，负担两个以上防火分区，排烟量按120m/（m·h）3计算，且排烟口距最远点的水平距离不应超过30m...

图纸共20张。
