19.05x15.65米11层板式住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-1-21 22:29:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:29张
  • 建筑设计面积:5321.55平方米
  • 占地面积:444.69平方米
  • 建筑高度:36m
  • 地上层数:11层
  • 设计效果图:无

附件详情

户型:三室两厅两卫、两室两厅一卫
单栋开间x进深:19.05x15.65米

该资料包含:建筑专业工程一般说明、建筑装修材料表、地下室平面图、1-10层平面图、十一跃层上层平面图、十一跃层下层平面图、屋面平面图、立面图、剖面图、电梯详图、 楼梯详图 、阳台详图、门窗详图、门窗表
参考图纸:29张CAD



剖面

平面

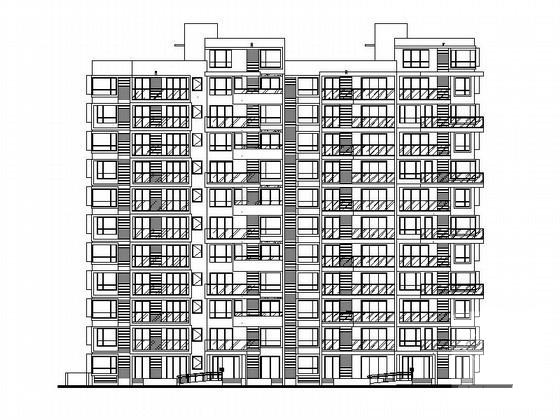

第 1 张图
第 1 张图

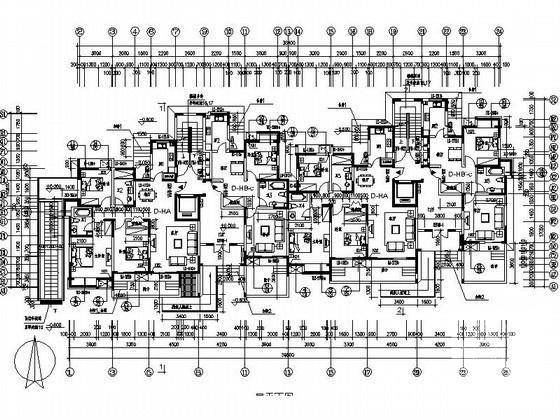

第 2 张图
第 2 张图

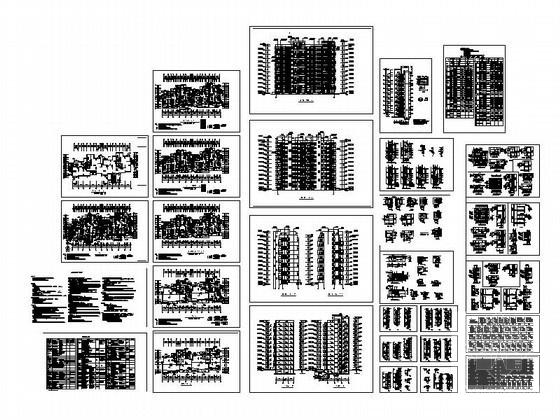

第 3 张图
第 3 张图

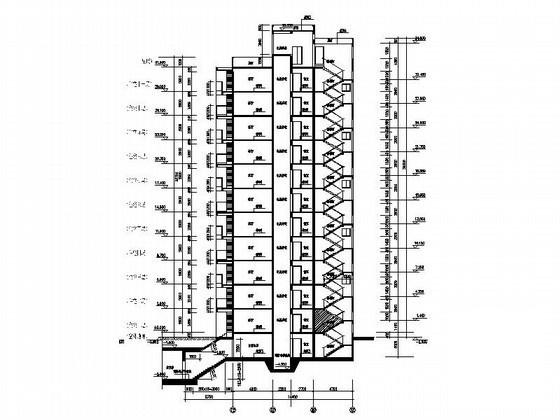

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:29:25上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1cwcecsdwcec02cse.rar

2.13 MB

下载  售价: 100 积分    赚积分
