一份24层高层商务楼暖通空调及防排烟设计CAD施工图纸

yyuu8899 · 发表于 2020-2-28 12:46:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：43793.9平方米
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,人防
冷热源：电动压缩式冷水机组
空调系统：全空气系统
水系统：单式泵,定流量,双管制
送风方式：散流器送风
节点大样：水泵,风机盘管

附件详情

设计施工说明

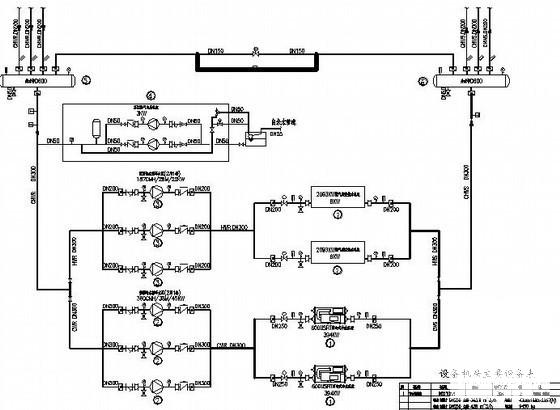

空调水系统图/材料表

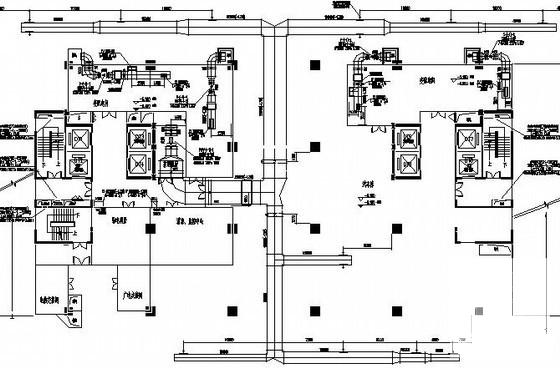

地下层通风平面图

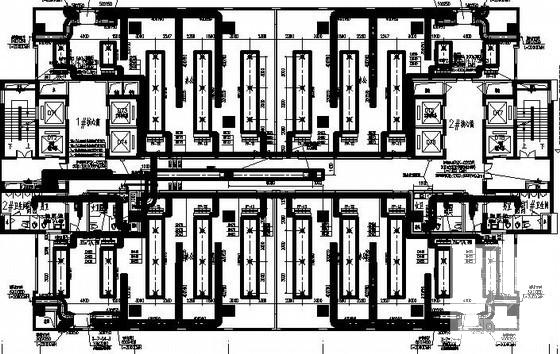

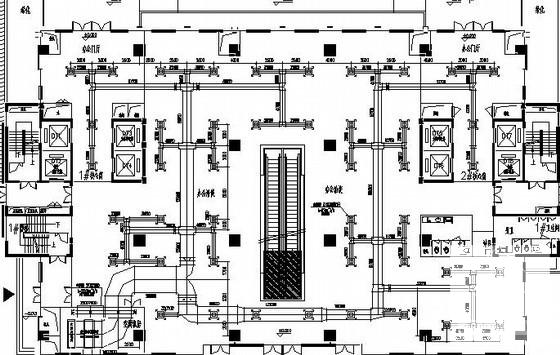

空调风管平面图
空调水管平面图

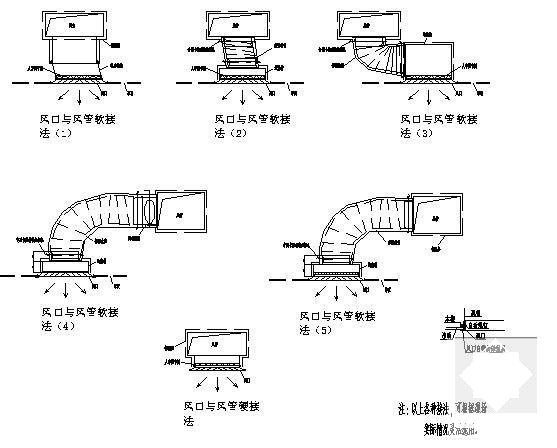

暖通空调安装施工大样
系统施工图
......

附件详情

一、项目概要
该项目总建筑面积:43793.9平方米。（其中地上建筑设计面积：36882.9平方米,地下建筑面积6911平方米)。大楼地下二层，地上二十四层，建筑高度98.5m。地下一层为汽车库；地下二层为平战结合汽车库，设核6级常6级物质库.....
二、设计内容
1、空调冷、热源
空调冷源：采用两台制冷量为600USRT的离心式冷水机组，冷水机组设在地下二层冷冻机房内。空调夏季供、回水温度为7°C、 12°C。
空调热源：采用二台燃气型真空热水机组提供空调热水，供回水温度为60°C/50°C....
2. 空调冷热水系统设计
空调冷水系统采用二管制一次泵定流量系统，集水器与分水器之间设压差旁通管。空调夏季供回水温度为7℃/12℃，冬季供回水温度为60℃/50℃。空调水系统根据不同区块分路供给，空调循环泵按管网最不利末端压差控制.....
3、空调方式
一到六层采用全空气低速送风系统，送风形式为上送下回。室外新风通过机房西侧墙的百叶进入静压箱，与回风混合后，经机组处理送入空调区。送风口采用散流器送风，保证空调区温度均匀。六层包厢以及标准层的办公室采用风机盘管加新风系统。新风系统采用全热交换器补充新风.....
4、通风排烟系统
地下汽车库设置与排烟系统合用的机械送、排风装置，地下一层机械通风系统以地下汽车库坡道为自然进风口，地下二层采用机械补风；着火时，就地启动或消防控制中心开启着火区的排烟口（阀），联动开启排烟风机及相应的送风机.....

，图纸共46张。
