物流快递运营中心采暖通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
本项目为仓库、宿舍楼、设备用房及配套、门卫等，建筑设计面积：9106.74平米，地上六层，建筑总高度为23.8m...
二、冷热源：
均引自西南侧动力站，热媒参数：散热器采暖热水供回水温度：80~60℃...

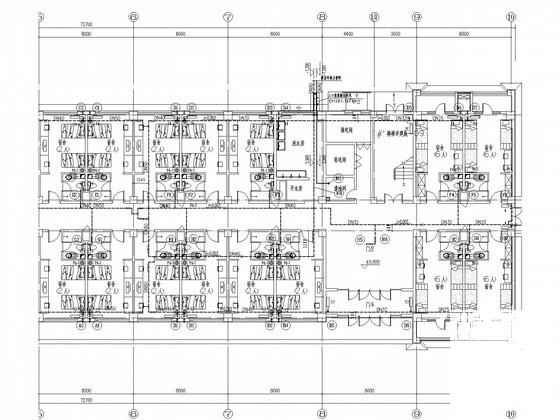

三、采暖系统：

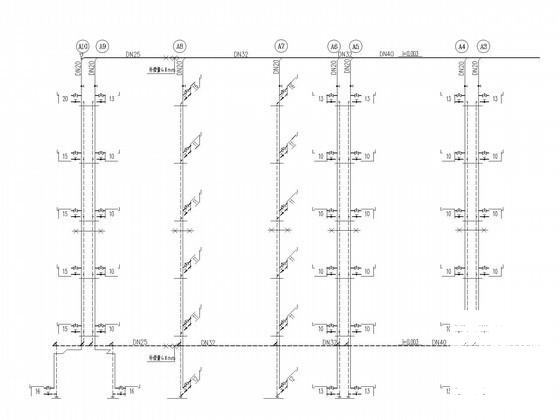

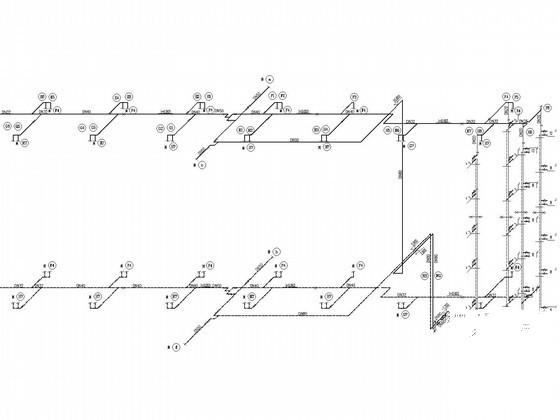

1.采用热水散热器采暖，采用上供下回双管系统。
2.采暖水系统采用异程式...
四、空调系统：
空调采用分体空调，该资料预留空调电源...
五、通风排烟系统：
1.卫生间设排气扇排入排气道，自然补风。
2.排风系统的水平支管上设置的防火阀均有电信号至消防控制室...

图纸共18张。
