22层体育服务综合楼空调通风及防排烟系统设计施工CAD图纸

附件详情

该项目共三个项目，现以一号楼为例进行简单介绍。
一、项目概要：

该项目为常州体育产业发展有限公司的常州体育运动服务综合楼1#楼，2#楼和地下车库，其中1#楼，建筑面积为35514.77平方米 ,地上22层，地下1层。建筑高度为85.050m。建筑类别为商业，办公，按业主方要求，为其设计空调通风系统...

二、空调系统：

1.冷热源：空调冷热源由设置于三层裙房屋面的两台风冷热泵机组提供夏季7-12°C冷水,冬季45-40°C热水。

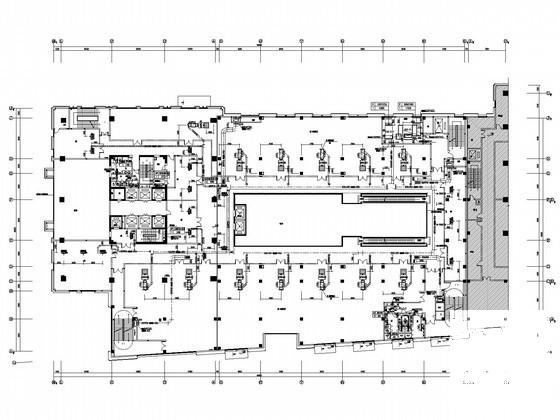

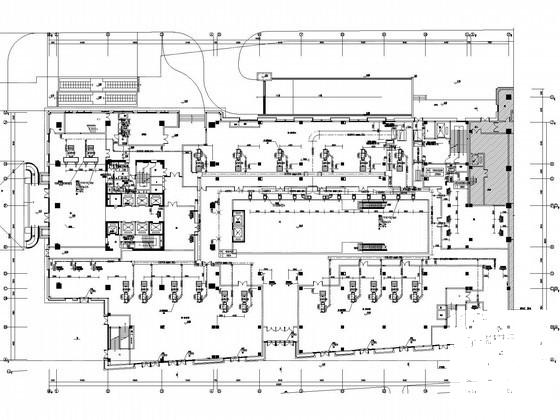

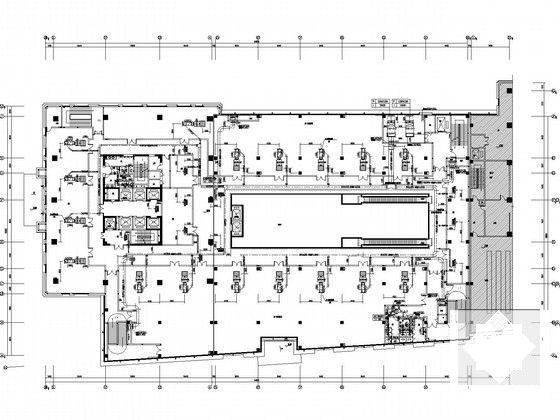

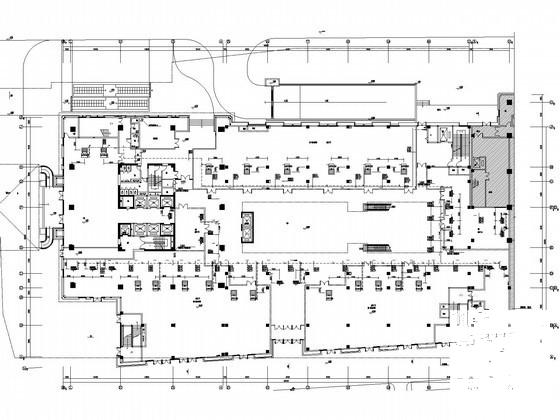

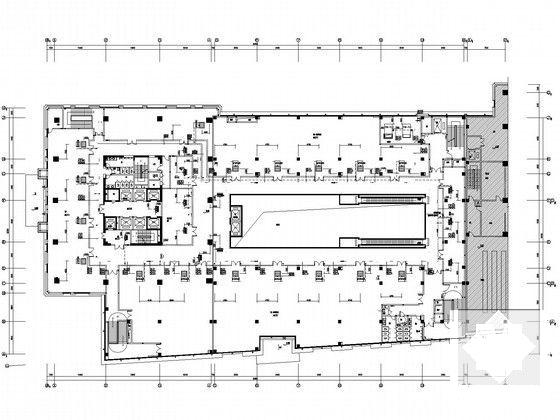

2.风系统：商业区：风机盘管+新风系统，办公区：吊顶式空气处理机组+新风，中庭：全空气系统...

3.水系统：本楼水系统采用两管制，一次泵变频设计，水平管采用同程设计。每层的回水管上安装静态平衡阀，冷冻水系统采用屋面的膨胀水箱补水定压...

三、通风排烟系统：

1.通风系统：对不具备自然排烟条件的防烟楼梯间LT1及LT2分别设置正压送风系统，正压送风机置于屋顶，防烟楼梯间隔层设置常闭型多叶正压送风口...

2.防排烟系统：a:一层的办公大堂部分采用自然排烟，设置电动开启窗，电动开启窗布置详见 建筑施工 图，其可开启面积不小于门厅地面积的5%...
