6层医院综合楼空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7759.18平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,管道支吊架
  • 项目所在地:安徽

附件详情

一、项目概要:

本项目为淮南市东方医院综合楼,基地位于安徽省淮南市,建筑面积为7759.18平米,地上六层,建筑高度为25.000米。图纸内容包含设计施工说明、设备材料表、空调水系统平面图、空调风系统平面图等...

二、空调系统:

1.风系统:采用空气水空调系统和风机盘管系统....

2.水系统:空调水系统为二管制,主管采用异程系统,支管采用同程式系统...

三、通风排烟系统:

1.通风系统:病房,医生办公等房间通过外窗自然通风。地下层配电间、水泵房,屋顶电梯机房按消除余热设机械通风系统。卫生间设机械排风系统,排风量按换气次数15次/小时设计...

2.防排烟系统: 二层至四层内走道、治疗区病房设计机械排烟系统,排烟量按最大防烟分区120cmh/平米计算,排烟风机均置于上人屋面,并通过外窗自然补风。病房、医生办公等房间均通过外窗自然排烟。楼梯间通过外窗自然排烟...

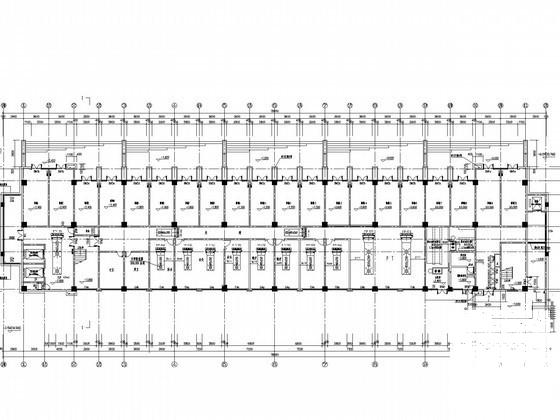

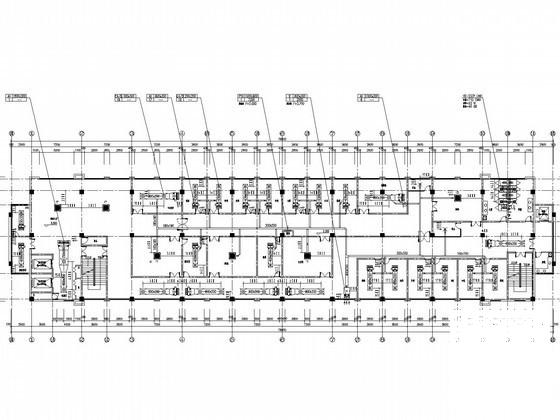

二层暖通平面图

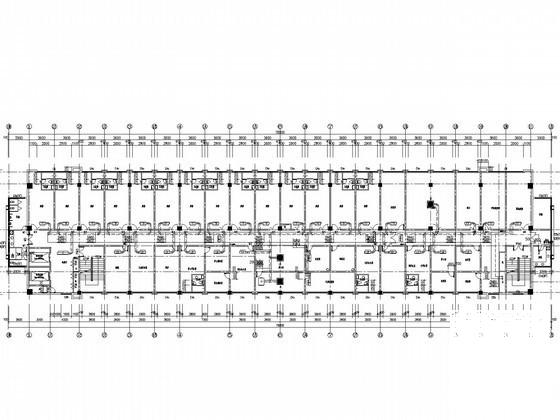

六层水系统平面图

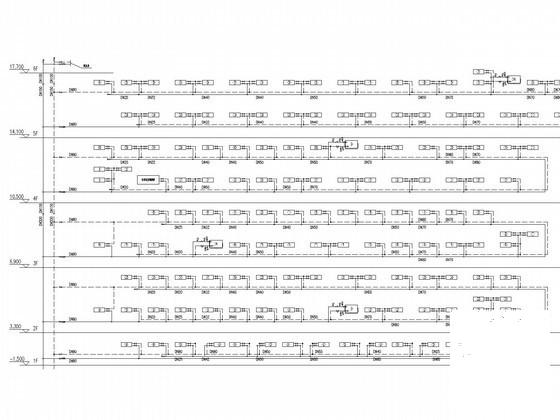

空调水系统立面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1
  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2
  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
