多层办公建筑空调及通风防排烟系统设计施工CAD大样图

附件详情

一、项目概要：
该项目为多层办公建筑，总建筑面积为18259平方米，其中地下6535平方米，地上11724平方米...

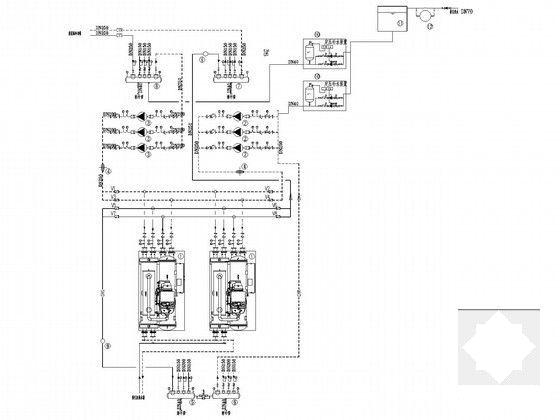

二、冷热源：
本项目采用节能环保的全热回收螺杆式地源热泵空调系统...
三、空调系统：

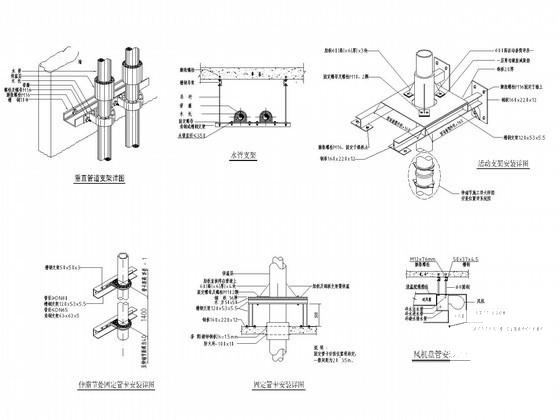

1.大楼空调水管采用两管制。
2.空调冷、热水循环泵、冷却水循环泵均为一次泵。
3.空调水系统为两管制的闭式机械循环系统，空调水系统用户侧水系统采用同程式。

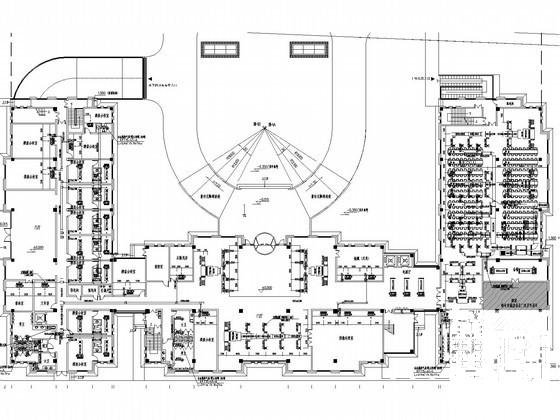

4.大空间设计为吊顶式或落地式空调机组；其余设计为风机盘管加新风系统...
四、通风系统：

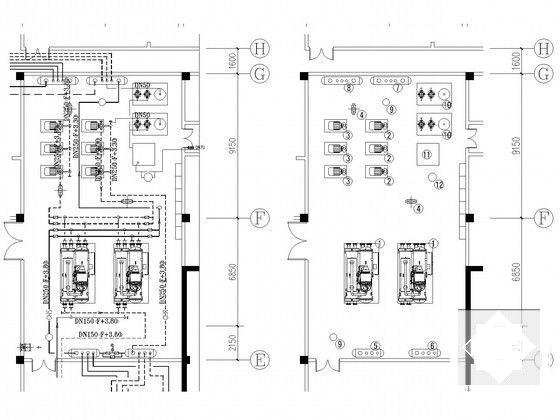

1.冷冻机房、变配电间均设置为独立的通风系统。其中冷冻机房、的通风系统兼用作事故排风系统。
2.冷冻机房设置事故排风系统，事故排风量为12次/h...
五、防排烟系统：
1.大楼楼梯间在外墙开窗(门)，五层开窗面积>2m2，满足自然排烟要求。

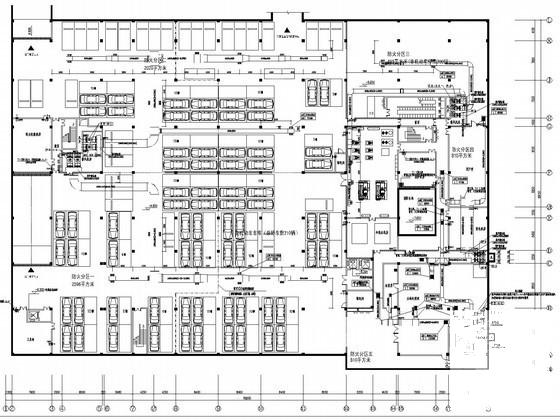

2.地下一层汽车库采用机械排烟系统(兼平时排风),排烟量按6次/h换气次数计算,自然补风...

图纸共24张。
